Circuiti chimici dell'oro del PWB dell'oro molle del circuito del PWB ENIG dell'oro di immersione per il citofono
1,1 descrizione generale

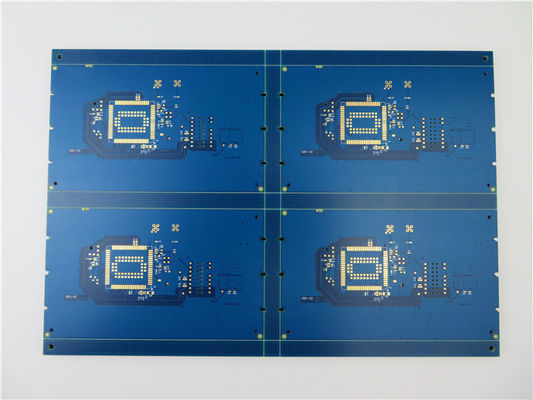

Ciò è un tipo di PWB blu opaco sviluppato sul substrato FR-4 con il Tg 130°C per l'applicazione del citofono. È un bordo di 4 strati a 1,40 millimetri densamente con lo strato esterno 1oz e lo strato interno dell'oncia di metà. Silkscreen bianco sopra la maschera blu opaca della lega per saldatura sia dal lato alto che basso. La finitura superficia è oro di immersione sui cuscinetti. Il materiale di base è utilizzato da ITEQ IT-158, intero bordo che fornisce 4 su per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 pannelli sono imballati per la spedizione.
1,2 caratteristiche e benefici
È adatto ad applicazioni del consumatore e tenute in mano;
RoHS compiacente ed adatto a bisogni termici di affidabilità;
Planarity di superficie eccellente, utili per PCBs con i pacchetti di BGA ridurre incidenza guasti durante l'assemblea e la saldatura;
Il processo di SMT è resistente alla saldatura di riflusso, resistente riprendere;
Persone con esperienza di vendite ed in servizi di assistenza al cliente esperti;
Nessun quantità di ordine minimo e campione basso;
Fuoco sul minimo a produzione in volume media;
Consegna in tempo: >98%
Tasso di reclamo del cliente: <1>
Nessun reclamo di qualità è destinato per risparmiare i soldi;
1,3 applicazioni
Citofono
Spettro di diffusione
Ripetitore del segnale del telefono
Veicolo che segue i dispositivi
Trasformatore di CC di CA
1,4 parametro e scheda di dati
| DIMENSIONE DEL PWB |
285 x 195=4 PCS |
| TIPO DEL BORDO |
PWB a più strati |
| Numero degli strati |
4 strati |
| Componenti di superficie del supporto |
SÌ |
| Attraverso le componenti del foro |
SÌ |
| ACCATASTAMENTO DI STRATO |
rame ------- strato SUPERIORE di 17.8um (0.5oz) +plate |
| 2116 di x di Prepreg 1 x 1080 + 1 |
| rame ------- 17.8um (0.5oz) MidLayer 1 |
| FR-4 1.0mm |
| rame ------- 17.8um (0.5oz) MidLayer 2 |
| 2116 di x di Prepreg 1 x 1080 + 1 |
| rame ------- strato di 17.8um (0.5oz) +plate BOT |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
mil 5,9 mil/5,8 |
| Fori minimi/massimi: |
0,775 millimetri/2,0 millimetri |
| Numero dei fori differenti: |
4 |
| Numero dei luoghi di perforazione: |
217 |
| Numero delle scanalature macinate: |
0 |
| Numero dei ritagli interni: |
0 |
| Controllo di impedenza: |
no |
| Numero del dito dell'oro: |
0 |
| MATERIALE DEL BORDO |
|
| In vetro epossidico: |
FR-4 Tg130℃, er<5> |
| Esterno finale della stagnola: |
1 oncia |
| Stagnola finale interna: |
0,5 once |
| Altezza finale del PWB: |
1,4 millimetri ±0.14 |
| PLACCAGGIO E RICOPRIRE |
|
| Finitura superficia |
Oro di immersione (22,1%) 0.1µm più del nichel di 3µm |
| Saldi la maschera per applicarsi a: |
ALTO e basso, minimo 12micron |
| Colore della maschera della lega per saldatura: |
Matt Blue, KSM-6189BLM1 |
| Tipo della maschera della lega per saldatura: |
LPSM |
| CONTOUR/CUTTING |
Percorso, v-scanalatura |
| MARCATURA |
|
| Lato della leggenda componente |
ALTO e basso. |
| Colore della leggenda componente |
Bianco, IJR-4000 MW300, marca di Taiyo |
| Produttore Name o logo: |
Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA |
Foro metallizzato (PTH), dimensione minima 0.78mm. |
| VALUTAZIONE DI FLAMIBILITY |
Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" |
| Placcatura del bordo: |
0,0029" |
| Tolleranza del trapano: |
0,002" |
| PROVA |
Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
1,5 vantaggi dei bordi del PWB con nichel e l'oro Electroless di immersione
(1) superficie piana
La caratteristica più importante è che la superficie di tutti i cuscinetti è perfettamente piana, corrispondendo alla superficie di rame di fondo, a tutti i bordi della pista e del cuscinetto coperti da nichel/da oro.
(2) tasso basso di difetto
Una motivazione importante per la scelta della protezione della superficie dell'oro di immersione è un'incidenza guasti altamente riduttrice durante l'assemblea e la saldatura rispetto ai bordi livellati lega per saldatura-rivestiti ed ad aria calda. È particolarmente vero per i bordi della linea sottile con un passo componente di 0,5 millimetri (20 mil) o più di meno.
(3) Solderability
Solderability è alto ma il tempo di saldatura è un poco più lungo (circa 5 secondi.) rispetto alla saldatura dell'onda (3seconds.)
(4) sollecitazione dei bordi
Poiché i bordi del PWB non sono stati esposti alle temperature elevate, non la sollecitazione dei fori metallizzati accadrà. Così i processi a bassa temperatura è che nessuna delaminazione del laminato avrà luogo.
(5) stabilità dimensionale
Poiché i bordi non sono sottoposti alle temperature superiore a 90° C (194° F) durante la fabbricazione, la stabilità dimensionale è alto. Ciò è di grande importanza quando screen-printing la pasta della lega per saldatura sui bordi di SMT della linea sottile perché una migliore misura fra lo stampino ed il modello è raggiunta che nel caso dei bordi livellati ricoperti ed ad aria calda della lega per saldatura.
(6) contaminazione della superficie del bordo
Poiché non c'è residuo di cambiamento continuo sulla superficie del bordo poichè c'è con i bordi livellati lega per saldatura-rivestiti ed ad aria calda, la contaminazione di superficie è considerevolmente più bassa. Le misure indicano una contaminazione del NaCl/sq.cm di 4,5 μg (un NaCl/sq.in di 29 μg.) dei bordi livellati rivestiti ed ad aria calda della lega per saldatura e di un NaCl di appena 1,5 μg/di una contaminazione di sq.cm (un NaCl/sq.in di 9,6 μg.) dei bordi oro/del nichel.
(7) Fiducials
Fiducials, gli obiettivi ottici, raggiunge una migliore definizione a causa dello strato sottile oro/del nichel.
(8) durata di prodotto in magazzino
La durata di prodotto in magazzino è riferita per essere un minimo di un anno una volta sotto vuoto.
(9) contatti della tastiera
È conveniente eseguire i contatti a bordo per le tastiere con lo stesso rivestimento oro/del nichel di sui cuscinetti di SMT in moda da potere evitare una stampa del carbonio. I contatti del carbonio mostrano spesso una resistenza di 100 - 200 ohm ed anche ragionevolmente un alto livello di instabilità.
