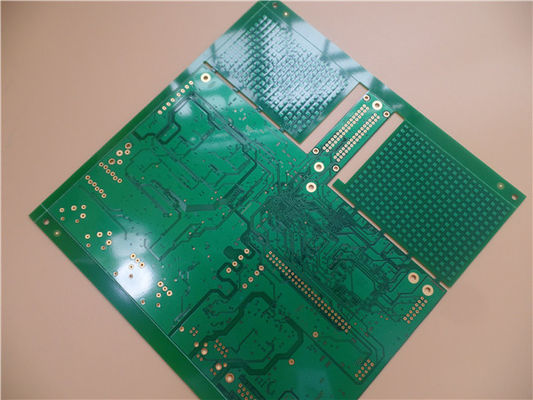

Fabbricazione di circuiti stampati FR4 ad alta temperatura a 8 strati per radio satellitare

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-479.V1.0

Materiale di base:

Conteggio degli strati:

8 strati

Spessore del PCB:

1.6mm ±0.16

Dimensioni del circuito stampato:

215 x 212mm=1PCS

Maschera per saldatura:

verde

Serigrafia:

Bianco

Peso del rame:

1 oncia

Finitura superficiale:

Oro ad immersione

Evidenziare:

Bordo satellite del PWB della radio FR4

8 bordo del PWB di strato FR4

FR4 un PWB di 8 strati

Descrizione del prodotto

Via in Pad PCB Alta Temperatura VIP PCB Scheda a 8 strati su FR-4 con Oro a Immersione per Radio Satellitare

1.1 Descrizione generale

Questo è un tipo di circuito stampato a 8 strati costruito su substrato FR-4 Tg170 per l'applicazione di Radio Satellitare. Ha uno spessore di 1,6 mm con serigrafia bianca (Taiyo) su maschera di saldatura verde (Taiyo) e oro a immersione sui pad. Il materiale di base proviene da Taiwan ITEQ che fornisce 1 PCB per pannello. I via da 0,2 mm sono riempiti di resina e tappati (via in pad). Sono fabbricati secondo IPC 6012 Classe 2 utilizzando dati Gerber forniti. Ogni 25 pannelli vengono imballati per la spedizione.

1.2 Caratteristiche e vantaggi

(1) Conforme a RoHS e adatto a esigenze di elevata affidabilità termica

(2) Elevata saldabilità, nessun stress sui circuiti stampati e minore contaminazione della superficie del PCB.

(3) Consegna puntuale. Tasso di consegna puntuale superiore al 98%.

(4) Capacità mensile di 30.000 metri quadrati

(5) Oltre 15 anni di esperienza

(6) Capacità di produzione di volumi

1.3 Applicazioni

(1) Comunicazioni satellitari

(2) Inverter per pannelli solari

(3) Processore embedded

1.4 Scheda tecnica e parametri

DIMENSIONI PCB	215 x 212 mm = 1 PZ
TIPO SCHEDA	PCB multistrato
Numero di strati	8 strati
Componenti a montaggio superficiale	SÌ
Componenti a foro passante	SÌ
STRUTTURA STRATI	rame ------- 18um(0,5oz)+placcatura strato SUPERIORE
	Prepreg 7628(43%) 0,195 mm
	rame ------- 35um(1oz) Strato intermedio 1
	FR-4 0,2 mm
	rame ------- 35um(1oz) Strato intermedio 2
	Prepreg 7628(43%) 0,195 mm
	rame ------- 35um(1oz) Strato intermedio 3
	FR-4 0,2 mm
	rame ------- 35um(1oz) Strato intermedio 4
	Prepreg 7628(43%) 0,195 mm
	rame ------- 35um(1oz) Strato intermedio 5
	FR-4 0,2 mm
	rame ------- 35um(1oz) Strato intermedio 6
	Prepreg 7628(43%) 0,195 mm
	rame ------- 18um(0,5oz)+placcatura strato INFERIORE
TECNOLOGIA
Traccia e spazio minimi:	4mil/4mil
Fori minimi / massimi:	0,3/3,2 mm
Numero di fori diversi:	18
Numero di fori di perforazione:	11584
Numero di scanalature fresate:	2
Numero di ritagli interni:	0
Controllo impedenza:	no
Numero di connettori dorati:	0
MATERIALE SCHEDA
Vetro epossidico:	FR-4 TG170°C, er<5,4.IT-180, fornito da ITEQ
Lamina finale esterna:	1oz
Lamina finale interna:	1oz
Altezza finale del PCB:	1,6 mm ±0,16
PLACCATURA E RIVESTIMENTO
Finitura superficiale	Oro a immersione (32,1%) 0,05µm su nichel da 3µm
Maschera di saldatura applicata a:	SUPERIORE e Inferiore, minimo 12 micron
Colore maschera di saldatura:	Verde, PSR-2000 KX700G, fornito da Taiyo.
Tipo di maschera di saldatura:	LPSM
CONTORNO/TAGLIO	Fresatura, fori a timbro.
MARCATURA
Lato legenda componenti	SUPERIORE e Inferiore.
Colore legenda componenti	Bianco, S-380W, fornito da Taiyo.
Nome o logo del produttore:	Marcato sulla scheda in un conduttore e area libera indicata
VIA	foro passante placcato (PTH), dimensione minima 0,3 mm.
CLASSE DI COMBUSTIBILITÀ	Approvazione UL 94-V0 MIN.
TOLLERANZA DIMENSIONALE
Dimensione contorno:	0,0059"
Placcatura scheda:	0,0029"
Tolleranza foratura:	0,002"
TEST	Test elettrico al 100% prima della spedizione
TIPO DI GRAFICA DA FORNIRE	file email, Gerber RS-274-X, PCBDOC ecc.
AREA DI SERVIZIO	In tutto il mondo, a livello globale.

1.5 Progettazione per la produzione (3)

N. Seriale	Procedura	Articolo	Capacità produttiva
			Grandi volumi (S<100 m²)	Medi volumi (S<10 m²)	Prototipo (S<1m²)
			Grandi volumi (S<100 m²)	Medi volumi (S<10 m²)	Prototipo (S<1m²)
31	Maschera di saldatura (18um, 35um, 70um ecc. sono rame finito. Se non specificato rame, il valore predefinito è 1oz)	Diametro massimo via-plug	0,5 mm	0,5 mm	0,5 mm
32		Larghezza minima ponte maschera di saldatura	Verde: 5mil (35um)	Verde: 4mil (35um)	Verde: 4mil (35um)
33			Giallo: 5mil (35um)	Giallo: 4mil (35um)	Giallo: 4mil (35um)
34			Blu: 5mil (35um)	Blu: 4mil (35um)	Blu: 4mil (35um)
35			Nero: 6mil (35um)	Nero: 6mil (35um)	Nero: 6mil (35um)
36			Bianco: 6mil (35um)	Bianco: 6mil (35um)	Bianco: 6mil (35um)
37			Tutti opachi: 6mil	Tutti opachi: 6mil	Tutti opachi: 6mil
38			Verde: 5mil (70um)	Verde: 4mil (70um)	Verde: 4mil (70um)
39			Giallo: 5mil (70um)	Giallo: 4mil (70um)	Giallo: 4mil (70um)
40			Blu: 5mil (70um)	Blu: 4mil (70um)	Blu: 4mil (70um)
41			Nero: 6mil (70um)	Nero: 6mil (70um)	Nero: 6mil (70um)
42			Bianco: 6mil (70um)	Bianco: 6mil (70um)	Bianco: 6mil (70um)
43		Maschera di saldatura aperta	4mil (35um)	4mil (35um)	3mil (35um)
44		Copertura maschera di saldatura	4mil (35um)	4mil (35um)	3mil (35um)
45		Larghezza minima testo maschera di saldatura	9mil (35um)	9mil (35um)	8mil (35um)
46		Spessore minimo maschera di saldatura	9um (35um)	9um (35um)	9um (35um)
47		Spessore massimo maschera di saldatura	30um (35um)	30um (35um)	30um (35um)
