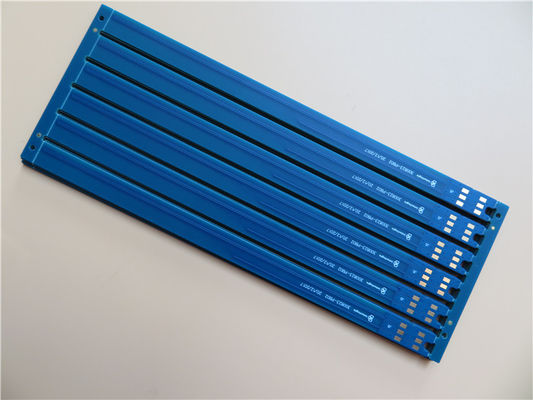

Circuito duro del PWB FR4 dell'attrezzatura medica dall'oro 0.8mm

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-486.V1.0

Materiale di base:

Conteggio di strato:

2 strati

Spessore del PWB:

0,8 millimetri ±0.08

Dimensione del PWB:

177 x 65 =6 SU

Maschera della lega per saldatura:

Matt Blue

Silkscreen:

Bianco

Peso di rame:

Finitura superficia:

Oro duro selettivo sui cuscinetti 10 u»

Evidenziare:

PWB duro dell'attrezzatura medica dall'oro

PWB dell'attrezzatura medica da 0.8mm

circuito FR4 di 0.8mm

Descrizione del prodotto

Circuito doppio FR-4 di strato 0.8mm del PWB dell'oro duro selettivo per dotazioni di sicurezza

1,1 descrizione generale

Ciò è un tipo di doppio PWB parteggiato sviluppato sul substrato FR-4 con il Tg 150°C per l'applicazione di dotazioni di sicurezza. È spesso 0,8 millimetri con il silkscreen bianco (Taiyo) sulla maschera blu opaca della lega per saldatura (Kuangshun) e l'oro duro selettivo sui cuscinetti. Il materiale di base proviene da ITEQ che fornisce 6 su PCBs per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 40 pannelli sono imballati per la spedizione.

1,2 caratteristiche e benefici

Resistenza termica ed adatto eccezionali a processo senza piombo;

L'oro spesso placcato è il Au-Co lega, la purezza della portata 99,7% dell'oro e lo spessore del deposito può raggiungere 1 - 3 um spessi;

Buona resistenza all'usura e resistenza di contatto bassa;

La riunione del vostro PWB ha bisogno di dal prototipo a fabbricazione in serie;

L'UL ha riconosciuto e RoHS Direttiva-compiacente;

Persone con esperienza di vendite ed in servizi di assistenza al cliente esperti;

1,3 applicazioni

Dell'acquisizione dei dati

Sistema di tracciamento dell'automobile

Sistemi del controllo di accesso della porta

Sistemi radio di a microonde

1,4 parametro e scheda di dati

DIMENSIONE DEL PWB	177 x 65 =6 SU
TIPO DEL BORDO	Il doppio ha parteggiato PWB
Numero degli strati	2 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	no
ACCATASTAMENTO DI STRATO	rame ------- strato SUPERIORE di 18um (0.5oz) +plate
	FR-4 0,7 millimetri
	rame ------- strato di 18um (0.5oz) +plate BOT
TECNOLOGIA
Traccia e spazio minimi:	mil 15 mil/6,5
Fori minimi/massimi:	0,3 millimetri/3,5 millimetri
Numero dei fori differenti:	2
Numero dei luoghi di perforazione:	35
Numero delle scanalature macinate:	5
Numero dei ritagli interni:	0
Controllo di impedenza:	no
Numero del dito dell'oro:	0
MATERIALE DEL BORDO
In vetro epossidico:	FR-4 Tg150℃, er<5>
Esterno finale della stagnola:	1 oncia
Stagnola finale interna:	0 once
Altezza finale del PWB:	0,8 millimetri ±0.08
PLACCAGGIO E RICOPRIRE
Finitura superficia	Oro duro selettivo sui cuscinetti 10 u»
Saldi la maschera per applicarsi a:	ALTO e basso, minimo 12micron
Colore della maschera della lega per saldatura:	Blu di Matt, KSM-S6189BLM1
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Guida, v tagliata
MARCATURA
Lato della leggenda componente	CIMA
Colore della leggenda componente	Bianco, IJR-4000 MW300, marca di Taiyo
Produttore Name o logo:	Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA	Foro metallizzato (PTH), dimensione minima 0.3mm.
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059"
Placcatura del bordo:	0,0029"
Tolleranza del trapano:	0,002"
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.

1,5 capacità 2020 del circuito stampato

Parametro	Valore
Conteggi di strato	1-32
Materiale del substrato	FR-4 (alto Tg compreso 170, alto CTI>600V); Alluminio basato; Rame basato; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 ecc.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 ecc…; TLX-8, TLY-5, RF-35TC, TLF-35 Taconic ecc…; Arlon AD450, AD600 ecc; PTFE F4B DK2.2, DK2.65 ecc…; Polyimide ed ANIMALE DOMESTICO.
Dimensione massima	Prova volante: 900600mm, prova 460380mm, nessuna prova 1100*600mm del dispositivo
Tolleranza del profilo del bordo	±0.0059» (0.15mm)
Spessore del PWB	0,0157" - 0,3937" (0.40mm--10.00mm)
Tolleranza di spessore (T≥0.8mm)	±8%
Tolleranza di spessore (t<0.8mm)	±10%
Spessore di strato dell'isolamento	0,00295" - 0,1969" (0.075mm--5.00mm)
Pista minima	0,003" (0.075mm)
Spazio minimo	0,003" (0.075mm)
Spessore di rame esterno	35µm--420µm (1oz-12oz)
Spessore di rame interno	17µm--420µm (0.5oz - 12oz)
Luogo di perforazione (meccanico)	0,0059" - 0,25" (0.15mm--6.35mm)
Foro finito (meccanico)	0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (meccanico)	0,00295" (0.075mm)
Registrazione (meccanica)	0,00197" (0.05mm)
Allungamento	12:1
Tipo della maschera della lega per saldatura	LPI
Min Soldermask Bridge	0,00315" (0.08mm)
Min Soldermask Clearance	0,00197" (0.05mm)
Spina via il diametro	0,0098" - 0,0236" (0.25mm--0.60mm)
Tolleranza di controllo di impedenza	±10%
Finitura superficia	HASL, HASL SE, ENIG, latta dell'IMM, IMM AG, OSP, dito dell'oro
