Si raddoppia il PWB dell'attrezzatura medica da strato 2.4mm con rame 2oz

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-493.V1.0

Materiale di base:

Conteggio di strato:

2 strati

Spessore del PWB:

2,4 millimetri ±0.2

Dimensione del PWB:

65,5 x 33.75mm=1PCS

Maschera della lega per saldatura:

VERDE

Silkscreen:

Bianco

Peso di rame:

Finitura superficia:

oro di immersione

Evidenziare:

PWB dell'attrezzatura medica 2oz

PWB dell'attrezzatura medica da 2.4mm

PWB doppio di strato di 2.4mm

Descrizione del prodotto

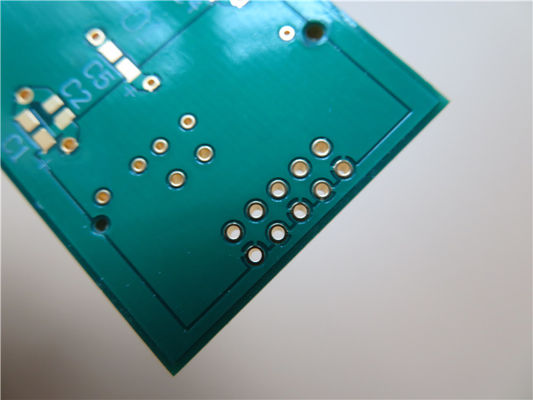

Bordo doppio spesso del PWB di strato del circuito del PWB 2.4mm sviluppato su FR-4 con rame 2oz per il trasportatore di SATA

Profilo del prodotto

1,1 descrizione generale

Ciò è un tipo di doppio da 2 once ha parteggiato PWB sviluppato sul substrato FR-4 per il Tg 150°C per l'applicazione di micro bordo del trasportatore di SATA. È spesso 2,4 millimetri con il silkscreen bianco (Taiyo) sulla maschera verde della lega per saldatura (Taiyo) e sull'oro di immersione (un oro da 4 milionesimi di pollice) sui cuscinetti. Il materiale di base proviene da ITEQ che fornisce il singolo PWB. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 20 pannelli sono imballati per la spedizione.

1,2 caratteristiche e benefici

Metà di substrato di Tg con assorbimento molto basso di Moisure e migliore resistenza di CAF

Alto solderability, non sollecitazione dei circuiti e meno contaminazione della superficie del PWB.

ISO9001, ISO14001, UL ha certificato la fabbrica fabbricante.

capacità di mese di 30000 metri quadri

Ingegneri professionisti e con esperienza

12 ore di citazione

Capacità di produzione in volume

1,3 applicazioni

Sistema di allarme

Antenna di WiFi della lunga autonomia

Esercitazione di programmazione dello SpA

Oscilloscopio modulare

Ricevitori a fibra ottica

1,4 parametro e scheda di dati

DIMENSIONE DEL PWB	65,5 x 33.75mm=1PCS
TIPO DEL BORDO	Doppio PWB parteggiato
Numero degli strati	2 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	SÌ
ACCATASTAMENTO DI STRATO	rame ------- strato SUPERIORE di 52.5um (1.5oz) +plate
	FR-4 2.3mm
	rame ------- strato di 52.5um (1.5oz) +plate BOT
TECNOLOGIA
Traccia e spazio minimi:	mil 23 mil/7,7
Fori minimi/massimi:	0,7 millimetri/3,2 millimetri
Numero dei fori differenti:	6
Numero dei luoghi di perforazione:	23
Numero delle scanalature macinate:	0
Numero dei ritagli interni:	0
Controllo di impedenza:	no
Numero del dito dell'oro:	0
MATERIALE DEL BORDO
In vetro epossidico:	FR-4 Tg150℃, er<5>
Esterno finale della stagnola:	2 once
Stagnola finale interna:	2 once
Altezza finale del PWB:	2,4 millimetri ±0.2
PLACCAGGIO E RICOPRIRE
Finitura superficia	Oro di immersione (12,1%) 0.1µm più del nichel di 3µm
Saldi la maschera per applicarsi a:	ALTO e basso, minimo 12micron
Colore della maschera della lega per saldatura:	Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Percorso
MARCATURA
Lato della leggenda componente	ALTO e basso.
Colore della leggenda componente	Bianco, IJR-4000 MW300, marca di Taiyo
Produttore Name o logo:	Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA	Foro metallizzato (PTH), dimensione minima 0.7mm.
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059"
Placcatura del bordo:	0,0029"
Tolleranza del trapano:	0,002"
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.
