Circuito parteggiato del doppio di HASL RoHS 0.6mm per il sensore del commutatore

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-494.V1.0

Materiale di base:

Conteggio di strato:

2 strati

Spessore del PWB:

0.6mm ±0.1

Dimensione del PWB:

325 x 147mm=10PCS

Maschera della lega per saldatura:

Verde

Silkscreen:

bianco

Peso di rame:

Finitura superficia:

HASL, senza piombo,

Evidenziare:

Circuito parteggiato del doppio di HASL

doppio circuito parteggiato di 0.6mm

circuiti stampato di 0.6mm RoHS

Descrizione del prodotto

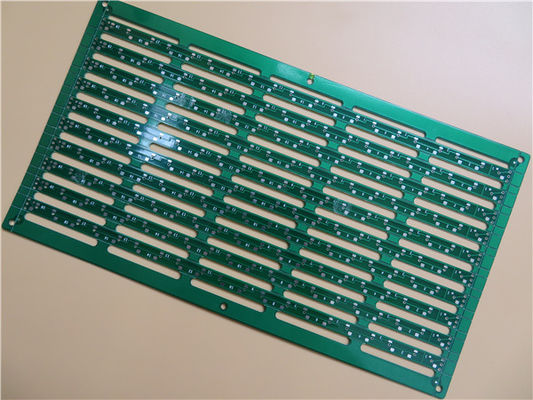

PCB sottile 0,6 mm HASL PCB FR-4 Circuito a doppia faccia per sensore interruttore

1. Descrizione generale

Questo è un tipo di circuito stampato a 2 strati costruito su substrato FR-4 con Tg 135°C per l'applicazione del sensore di commutazione.Ha uno spessore di soli 0,6 mm con serigrafia bianca (Taiyo) sulla maschera di saldatura verde (Taiyo) e HASL sui pad.Il materiale di base proviene da Taiwan ITEQ che fornisce 10 PCB per pannello.Sono fabbricati per IPC 6012 Classe 2 utilizzando i dati Gerber forniti.Ogni 25 pannelli sono imballati per la spedizione.

2. Caratteristiche e vantaggi

Conforme a RoHS e adatto alle esigenze di affidabilità termica

Eccellente bagnatura durante la saldatura dei componenti e può evitare la corrosione del rame.

Test elettrico e test ad alta tensione

Consegna in tempo.Tasso di consegna puntuale superiore al 98%.

Nessuna quantità minima d'ordine.1 pezzo è disponibile.

Spessore dello stencil gratuito inviato per il nuovo utente

3, Le applicazioni sono Ripetitore Wi-Fi,Bluetooth USB,Sistema di videosorveglianza, Sistemi di controllo accessi,Amplificatore ad alta frequenza ecc.

4. Parametro e scheda tecnica

DIMENSIONE PCB	325x147mm=10 PZ
TIPO SCHEDA	PCB a doppia faccia
Numero di strati	2 strati
Componenti a montaggio superficiale	SÌ
Componenti a foro passante	NO
ACCUMULO DI STRATI	rame ------- 18um(0.5oz)+PIASTRA
	FR-4 0,5 mm
	rame ------- 18um(0.5oz)+PIASTRA
TECNOLOGIA
Traccia minima e spazio:	7 milioni/7,6 milioni
Fori minimi / massimi:	0,5/1,0 mm
Numero di diversi fori:	5
Numero di fori:	135
Numero di slot fresati:	11
Numero di ritagli interni:	0
Controllo dell'impedenza	NO
MATERIALE SCHEDA
Vetro epossidico:	FR-4, ITEQ IT-140, TG>135, er<5.4
Lamina finale esterna:	1 oncia
Lamina finale interna:	0 once
Altezza finale del PCB:	0,6 mm±0,1
PLACCATURA E RIVESTIMENTO
Finitura superficiale	HASL, senza piombo, Sn>=2.54µm
Maschera di saldatura Applica a:	Superiore e inferiore, minimo 12 micon.
Colore maschera di saldatura:	Verde, PSR-2000GT600D, fornita da Taiyo.
Tipo di maschera per saldatura:	LPSM
CONTORNO/TAGLIO	Instradamento
MARCATURA
Lato della legenda del componente	SUPERIORE
Colore della legenda dei componenti	Bianco, IJR-4000 MW300, fornito da Taiyo.
Nome o logo del produttore:	Contrassegnato sul tabellone in un'AREA LIBERA conduttore e leged
ATTRAVERSO	Foro passante placcato (PTH), tramite tenda.
GRADO DI INFIAMMABILITA'	Approvazione UL 94-V0 MIN.
TOLLERANZA DIMENSIONALE
Dimensione contorno:	0,0059" (0,15 mm)
Placcatura della scheda:	0,0030" (0,076 mm)
Tolleranza di foratura:	0,002" (0,05 mm)
TEST	Test elettrico al 100% prima della spedizione
TIPO DI OPERA DA FORNIRE	file di posta elettronica, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	In tutto il mondo, globalmente.
