| Materiale di base: | PTFE/fibra di vetro tessuta riempita di ceramica | Conteggio di strato: | Doppio PWB parteggiato, PWB a più strati, PWB ibrido |
|---|---|---|---|
| Spessore del PWB: | 15mil (0,381mm), 20mil (0,508mm), 25mil (0,635mm), 30mil (0,762mm), 50mil (1,27mm), 60mil (1,524mm), | Dimensione del PWB: | ≤400 mm x 500 mm |
| Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. | Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Finitura superficia: | Rame nudo, HASL, ENIG, argento di immersione, latta di immersione, OSP, ecc placcati oro puro… | ||
| Evidenziare: | 15mil microonda Oven Pcb Board,Microonda ibrida Oven Circuit Board,Circuiti stampato di a microonde TC600 |
||

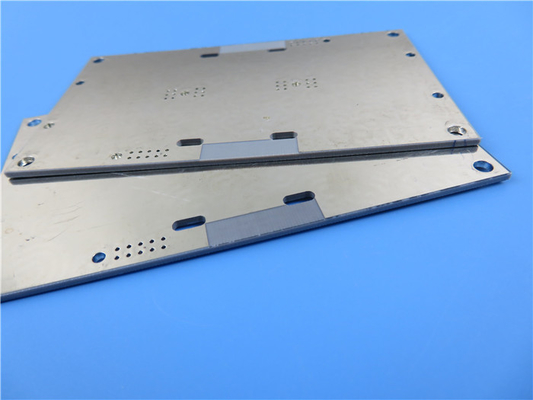

TC600 PCB a microondecon 15mil 20mil 30mil 50mil 60mil Spessore TC600 PCB ad alta frequenza con immersione in argento
(Le schede di circuito stampato sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
Descrizione generale
Rogers' (Arlon) TC600 è un composito tessuto in fibra di vetro rinforzato, con conduttività termica migliorata, riempito di ceramica, a base di PTFE.È progettato per fornire un trasferimento di calore migliorato grazie alla migliore conduttività termica della sua categoria.L'aumento della conduttività termica (1,1 W/mk) consente una maggiore gestione della potenza, riduce i punti caldi e migliora l'affidabilità del dispositivo.Le perdite inferiori comportano maggiori guadagni/efficienze dell'amplificatore e dell'antennaLa costante dielettrica stabile è stabilizzata in un ampio intervallo di temperature (-75 ppm/oC -40°C a 140°C).Aiuta gli amplificatori di potenza e i progettisti di antenne a massimizzare il guadagno e ridurre al minimo la larghezza di banda morta persa dalla deriva della costante dielettrica con i cambiamenti della temperatura di funzionamentoHa una bassa CTE in direzione Z e la robustezza meccanica è anche notevolmente migliorata per il mercato della costante dielettrica del 6,15.
Caratteristiche
1. Tangente di perdita molto bassa (0,002 a 10 GHz) fornisce un'efficienza dell'amplificatore o dell'antenna superiore
2. meccanicamente Robustezza migliora la lavorazione e l'affidabilità, sostituisce i laminati fragili che non possono resistere alla lavorazione, agli urti o alle forze di grande guadagno
3Basso coefficiente di espansione termica sugli assi X, Y e Z (9, 9 e 35 ppm/°C) corrisponde ai componenti attivi per le giunzioni di saldatura a bassa tensione
4. Alta resistenza al buco per linee strette affidabili
Benefici
1Riduzione del calore generato dalle perdite delle linee di trasmissione
2Dissipazione e gestione del calore
3. Sostituire la ceramica in alcune applicazioni
4. Grandi dimensioni del pannello per la disposizione di circuiti multipli per ridurre i costi di elaborazione
Proprietà tipiche TC600
| 1. Proprietà elettriche | |||
| Costante dielettrica (può variare a seconda dello spessore) | |||
| @1,8 MHz | - | 6.15 | Cavità di risonanza |
| @10 GHz | - | 6.15 | IPC TM-650 2.5.5.5 |
| Fattore di dissipazione | |||
| @1,8 GHz | - | 0.0017 | Cavità di risonanza |
| @10 GHz | - | 0.002 | IPC TM-650 2.5.5.5 |
| Coefficiente di temperatura del dielettrico | - | ||
| TCεr @ 10 GHz (-40-150°C) | ppm/oC | - 75 | IPC TM-650 2.5.5.5 |
| Resistenza al volume | |||
| C96/35/90 | MΩ-cm | 1.6x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 2.4x108 | IPC TM-650 2.5.17.1 |
| Resistenza superficiale | |||
| C96/35/90 | MΩ | 3.1x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 9.0x108 | IPC TM-650 2.5.17.1 |
| Forza elettrica | Volts/mil (kV/mm) | 850 (34) | IPC TM-650 2.5.6.2 |
| Rottura dielettrica | kV | 62 | IPC TM-650 2.5.6 |
| Resistenza all'arco | seg. | > 240 | IPC TM-650 2.5.1 |
| 2. Proprietà termiche | |||
| Temperatura di decomposizione (Td) | |||
| Iniziale | °C | 512 | IPC TM-650 2.4.24.6 |
| 5% | °C | 572 | IPC TM-650 2.4.24.6 |
| T260 | min | > 60 | IPC TM-650 2.4.24.1 |
| T288 | min | > 60 | IPC TM-650 2.4.24.1 |
| T300 | min | > 60 | IPC TM-650 2.4.24.1 |
| Espansione termica, CTE (x,y) 50-150oC | ppm/oC | 9, 9 | IPC TM-650 2.4.41 |
| Espansione termica, CTE (z) 50-150oC | ppm/oC | 35 | IPC TM-650 2.4.24 |
| Percentuale di espansione dell'asse z (50-260oC) | % | 1.5 | IPC TM-650 2.4.24 |
| 3Proprietà meccaniche | |||
| Forza di buccia al rame (1 oz/35 micron) | |||
| Dopo lo stress termico | Lb/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8 |
| A temperature elevate (150°C) | Lb/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8.2 |
| Soluzioni post-processo | Lb/in (N/mm) | 9 (1.6) | IPC TM-650 2.4.8 |
| Modulo dei giovani | kpsi (MPa) | 280 (1930) | IPC TM-650 2.4.18.3 |
| Resistenza flessibile (macchina/cross) | kpsi (MPa) | 9.60/9.30 (66/64) | IPC TM-650 2.4.4 |
| Resistenza alla trazione (macchina/croce) | kpsi (MPa) | 5.0/4.30 (34/30) | IPC TM-650 2.4.18.3 |
| Modulo di compressione | kpsi (MPa) | ASTM D-3410 | |
| Rapporto di Poisson | - | ASTM D-3039 | |
| 4. Proprietà fisiche | |||
| Assorbimento dell'acqua | % | 0.02 | IPC TM-650 2.6.2.1 |
| Densità, ambiente 23oC | g/cm3 | 2.9 | ASTM D792 Metodo A |
| Conduttività termica (asse z) | W/mK | 1.1 | ASTM E1461 |
| Conduttività termica (x, y) | W/mK | 1.4 | ASTM E1461 |
| Calore specifico | J/gK | 0.94 | ASTM E1461 |
| Infiammabilità | classe | V0 | UL-94 |
| Sparizione di gas da parte della NASA, 125oC, ≤10-6 torr | |||
| Perdita di massa totale | % | 0.02 | NASA SP-R-0022A |
| Volatili raccolti | % | 0 | NASA SP-R-0022A |
| Ricupero di vapore acqueo | % | 0 | NASA SP-R-0022A |
La nostra capacità di PCB (TC600)
| Materiale per PCB: | PTFE/fibra di vetro tessuta riempita di ceramica |
| Indicazione: | TC600 |
| Costante dielettrica: | 6.15 (10 GHz) |
| Fattore di dissipazione | 0.002 (10 GHz) |
| Numero di strati: | PCB a doppio lato, PCB a più strati, PCB ibrido |
| Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore dielettrico: | 15mil (0,381mm), 20mil (0,508mm), 25mil (0,635mm), 30mil (0,762mm), 50mil (1,27mm), 60mil (1,524mm), 75mil (1,905mm), 100mil (2,54mm), 125mil (3,175mm), 150mil (3,81mm), 200mil (5,08mm), 250mil (6.35 mm), 275mil (6.985mm), 500mil (12.7mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, placcato in oro puro ecc. |
Applicazioni tipiche:
1. Antenne di trasmissione audio digitale (DAB) (radio satellitare)
2. Antenne GPS e lettori RFID portatili
3. Combinatori a microonde e schede di divisione di potenza nelle applicazioni aeronautiche
4Amplificatori di potenza, filtri e accoppiatori
5. piccole antenne di impronta
