Dettagli:
Termini di pagamento e spedizione:
|
| materiale basato: | IsoClad 917 0.508mm | Conteggio di strato: | Doppio bordo parteggiato |
|---|---|---|---|
| Spessore del PWB: | 0,6 millimetri ±0.1 | Peso di rame: | 1oz |
| Evidenziare: | PWB ad alta frequenza di ISOClad,PWB ad alta frequenza 20mil,Circuito ad alta frequenza dell'oro di immersione |
||

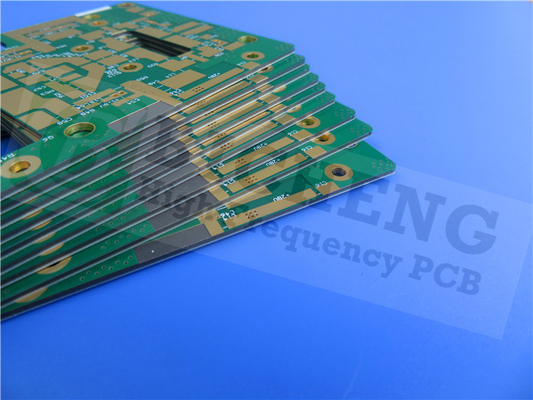

IsoClad 917 PCB ad alta frequenza su substrato da 20 mil (0,508 mm) con maschera di saldatura verde e oro per immersione
(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
Descrizione generale
Questo è un tipo di PCB per antenna avvolgente a doppia faccia costruito su un substrato da 20mil, rivestimento da 0,5 once di rame placcato a 1 oz.Le tavole hanno una dimensione di 126 mm di lunghezza per 95 mm di larghezza utilizzate sul casco intelligente.La finitura superficiale su piazzole o tracce esposte è in oro chimico, ottimo per la saldatura SMD. La maschera di saldatura verde protegge l'intera scheda.Sono rigorosamente fabbricati secondo gli standard IPC-Class-2 e testati elettricamente al 100%.Ogni 30 tavole vengono confezionate sottovuoto per la spedizione.
Specifiche PCB
| DIMENSIONE PCB | 126 mm x 95 mm = 1 pezzo |
| TIPO SCHEDA | PCB ad alta frequenza |
| Numero di strati | 2 strati |
| Componenti a montaggio superficiale | SÌ |
| Componenti a foro passante | N / A |
| ACCUMULO DI STRATI | rame ------- 17um (0,5 once) + strato superiore della piastra |
| IsoClad 917 0,508 mm | |
| rame ------- 17um (0,5 once) + strato inferiore della piastra | |
| TECNOLOGIA | |
| Traccia minima e spazio: | 4 milioni / 4 milioni |
| Fori minimi / massimi: | 0,2 mm / 1,2 mm |
| Numero di diversi fori: | 8 |
| Numero di fori: | 251 |
| Numero di slot fresati: | 3 |
| Numero di ritagli interni: | 3 |
| Controllo dell'impedenza: | NO |
| Numero di dito d'oro: | 0 |
| MATERIALE SCHEDA | |
| Vetro epossidico: | IsoClad 917 0,508 mm |
| Lamina finale esterna: | 1,0 once |
| Lamina finale interna: | 1,0 once |
| Altezza finale del PCB: | 0,6mm±0,1 |
| PLACCATURA E RIVESTIMENTO | |
| Finitura superficiale | Oro da immersione, 31,6% |
| Maschera di saldatura Applica a: | Entrambe le parti |
| Colore maschera di saldatura: | Verde |
| Tipo di maschera per saldatura: | Lucido |
| CONTORNO/TAGLIO | Instradamento |
| MARCATURA | |
| Lato della legenda del componente | Lato superiore |
| Colore della legenda dei componenti | Bianco |
| Nome o logo del produttore: | Kuangshung |
| ATTRAVERSO | Foro passante placcato (PTH), dimensione minima 0,2 mm.via pieno e tendato. |
| GRADO DI INFIAMMABILITA' | 94V-0 |
| TOLLERANZA DIMENSIONALE | |
| Dimensione contorno: | 0,0059" |
| Placcatura della scheda: | 0,0029" |
| Tolleranza di foratura: | 0,002" |
| TEST | Test elettrico al 100% prima della spedizione |
| TIPO DI OPERA DA FORNIRE | file di posta elettronica, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | In tutto il mondo, globalmente. |
I nostri vantaggi
Fondata nel 2003, Shenzhen Bicheng Electronics Technology Co., Ltd è un affermato fornitore ed esportatore di PCB ad alta frequenza a Shenzhen in Cina, che taglia l'antenna della stazione base cellulare, il satellite, i componenti passivi ad alta frequenza, la linea a microstriscia e il circuito della linea di banda, le apparecchiature a onde millimetriche, il radar sistemi, antenna a radiofrequenza digitale e altri campi in tutto il mondo per 19 anni.I nostri PCB ad alta frequenza sono costruiti principalmente con 3 marchi di materiali ad alta frequenza: Rogers Corporation, Taconic e Wangling.La costante dielettrica varia da 2,2 a 10,2 ecc.
Abbiamo anche divisioni di circuiti stampati FR-4, circuiti flessibili e PCB con anima in metallo presentati come prototipi, piccole serie fino alla produzione di massa.Inoltre ricerchiamo attivamente e costruiamo progetti PCB ad alto valore aggiunto come HDI, quick turn, controllo dell'impedenza, rame pesante e scheda backplane ecc. dalla fascia bassa alla fascia alta.
La nostra capacità PCB (2022)
| Parametro | Valore |
| Conteggio dei livelli | 1-32 |
| Materiali del substrato | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;RT/Duriodo 5880;RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/duroid 5880LZ;TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438;TLF-35;RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45;TLX-0, TLX-6, TLX-7, TLX-8;TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350;TC600;DiClad 880, DiClad 870, DiClad 527;IsoClad 917;Nelco N4000, N9350, N9240;SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300;FR-4 (alta Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.), FR-4 alta CTI>600V;Poliimmide, PET;Anima in metallo ecc. |
| Taglia massima | Prova di volo: 900 * 600 mm, prova di fissaggio 460 * 380 mm, nessuna prova 1100 * 600 mm |
| Tolleranza del profilo della scheda | ±0,0059" (0,15 mm) |
| Spessore PCB | 0,0157" - 0,3937" (0,40 mm--10,00 mm) |
| Tolleranza di spessore (T≥0.8mm) | ±8% |
| Tolleranza sullo spessore (t < 0,8 mm) | ±10% |
| Spessore dello strato isolante | 0,00295" - 0,1969" (0,075 mm--5,00 mm) |
| Pista minima | 0,003" (0,075 mm) |
| Spazio minimo | 0,003" (0,075 mm) |
| Spessore rame esterno | 35µm--350µm (1oz-10oz) |
| Spessore interno in rame | 17 µm--350 µm (0,5 once - 10 once) |
| Foro (meccanico) | 0,0079" - 0,25" (0,2 mm--6,35 mm) |
| Foro finito (meccanico) | 0,0039"-0,248" (0,10 mm--6,30 mm) |
| Tolleranza diametro (meccanico) | 0,00295" (0,075 mm) |
| Immatricolazione (meccanica) | 0,00197" (0,05 mm) |
| Proporzioni | 12:1 |
| Tipo di maschera di saldatura | LPI |
| Minimo ponte Soldermask | 0,00315" (0,08 mm) |
| Liquidazione minima Soldermask | 0,00197" (0,05 mm) |
| Spina tramite diametro | 0,0098" - 0,0236" (0,25 mm--0,60 mm) |
| Tolleranza del controllo dell'impedenza | ±10% |
| Finitura superficiale | HASL, HASL LF, ENIG, Immersion Tin, Immersion Silver, OSP, Gold Finger, Placcato in oro puro ecc. |
FAQ
Consegniamo in tutto il mondo?
Tutti i PCB acquistabili tramite Bicheng Ltd possono essere spediti in tutto il mondo in qualsiasi paese senza embargo.Sceglieremo per te i corrieri adatti tra DHL, FedEx, TNT, UPS, EMS e Aramex
I materiali ad alta frequenza sono disponibili?
Manteniamo la maggior parte del materiale ad alta frequenza in magazzino con quantità di prototipi, come materiale Rogers con serie 3000, serie 4000, serie 5000, serie 6000 ecc., materiale Taconic con serie RF, serie TLX, serie TLY ecc., materiale Wangling F4B con DK2 .2, DK2.65 ecc. Poiché il materiale ad alta frequenza ha così tanta varietà, è possibile consultare i nostri addetti alle vendite prima di ordinare.
Posso ritirare il mio ordine?
Non è assolutamente un problema ritirare l'ordine di schede o il ritiro di PCB dalla nostra sede tramite il tuo account in DHL, UPS o FedEx ecc. Ti aiuteremo a preparare i documenti o i file di esportazione necessari per la dichiarazione doganale.
Quanto costerà per la consegna?
Abbiamo vari corrieri tra cui scegliere.Di solito, ne sceglieremo uno con la migliore tariffa di spedizione per te.Se il tuo ordine è urgente, possiamo aiutarti a scegliere lo spedizioniere con tempestività rapida.
Posso restituire i miei PCB?
I PCB sono prodotti su misura irreversibili, non è consentito restituire gli articoli se non ci sono problemi di qualità.
Quando arriverà il mio ordine?
Tutti i PCB vengono spediti lo stesso giorno se terminano la fabbricazione prima delle 17:00.Per i clienti asiatici è possibile ottenerlo entro 2-3 giorni, per i clienti europei in 6-7 giorni e per gli americani (Nord e Sud) in 6-7 giorni, tuttavia i corrieri non lo garantiscono a causa della complessità del trasporto.
Dovrò firmare per il mio pacco?
Spediamo tutti gli ordini tramite DHL, UPS, FedEx, TNT, Aramex o EMS, quindi sono completamente tracciati e potrebbero richiedere una firma.
Come posso rintracciare il mio ordine?
Una volta spedite le tue schede PCB, riceverai una conferma di spedizione via e-mail dalle nostre vendite che include un numero di tracciamento.Puoi tenere traccia di questo numero sui loro siti Web ufficiali.
Cosa devo fare se il mio pacco è danneggiato o smarrito?
Questa situazione è rara nella nostra attività quotidiana.Le schede PCB sono imballate con materiali a bolle all'interno e con cartone di grado KK all'esterno per proteggere i tuoi PCB.Tuttavia, se il pacco viene smarrito o danneggiato, è necessario contattarci immediatamente in modo che possiamo contattare il corriere e organizzare la produzione sostitutiva.Si prega di conservare tutti gli articoli danneggiati, incluso l'imballaggio danneggiato, come riferimento.
