Dettagli:
|
| Evidenziare: | RO4534 PCBs ad alta frequenza,Doppio blog parteggiato del PWB,2 strati del materiale ad alta frequenza del PWB |
||
|---|---|---|---|
Noti prego che l'immagine e le specifiche indicate per questo prodotto su ordine sono per riferimento soltanto.

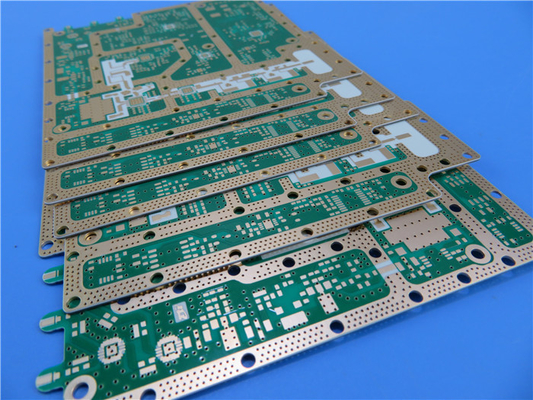

Questo PWB ad alta frequenza particolare è un tipo dell'antenna che è fabbricato facendo uso di Rogers RO4534 con un substrato 20mil, cominciando da rame 0.5oz ed è finito con rame 1oz. Il bordo caratterizza le linee sottili che sono 4mil ampi e microvias con un diametro di 0.2mm. I cuscinetti hanno una finitura di superficie dell'oro di immersione di oro 0.05micron, della maschera verde della lega per saldatura e delle leggende bianche del silkscreen. È un bordo di doppio strato fabbricato conformemente alle norme della classe 2 di IPC ed ogni 50 pezzi sono sotto vuoto per la spedizione.
| DIMENSIONE DEL PWB | 88 x 98mm=1up |
| TIPO DEL BORDO | Il doppio ha parteggiato PWB |
| Numero degli strati | 2 strati |
| Componenti di superficie del supporto | SÌ |
| Attraverso le componenti del foro | NO |
| ACCATASTAMENTO DI STRATO | rame ------- strato SUPERIORE di 17um (0,5 once) +plate |
| Rogers RO4534 0.508mm | |
| rame ------- 17um (0,5 once) + strato del piatto BOT | |
| TECNOLOGIA | |
| Traccia e spazio minimi: | mil 4 mil/4 |
| Fori minimi/massimi: | 0,2 millimetri/3,5 millimetri |
| Numero dei fori differenti: | 12 |
| Numero dei luoghi di perforazione: | 895 |
| Numero delle scanalature macinate: | 2 |
| Numero dei ritagli interni: | 3 |
| Controllo di impedenza: | no |
| Numero del dito dell'oro: | 0 |
| MATERIALE DEL BORDO | |
| In vetro epossidico: | Rogers RO4534 0.508mm |
| Esterno finale della stagnola: | 1,0 once |
| Stagnola finale interna: | N/A |
| Altezza finale del PWB: | 0,6 millimetri ±0.1 |
| PLACCAGGIO E RICOPRIRE | |
| Finitura superficia | Oro di immersione, 35% |
| Saldi la maschera per applicarsi a: | Entrambi i lati |
| Colore della maschera della lega per saldatura: | Verde |
| Tipo della maschera della lega per saldatura: | LPI |
| CONTOUR/CUTTING | Percorso |
| MARCATURA | |
| Lato della leggenda componente | Lato componente |
| Colore della leggenda componente | Bianco |
| Produttore Name o logo: | N/A |
| VIA | Foro metallizzato (PTH), dimensione minima 0.2mm. |
| VALUTAZIONE DI FLAMIBILITY | 94V-0 |
| TOLLERANZA DI DIMENSIONE | |
| Dimensione del profilo: | 0,0059" |
| Placcatura del bordo: | 0,0029" |
| Tolleranza del trapano: | 0,002" |
| PROVA | Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
La nostra società presenta parecchi vantaggi quando si tratta di PCBs ad alta frequenza. In primo luogo, offriamo una vasta gamma di materiali ad alta frequenza, compreso Rogers, Taconic e strapparci. Ulteriormente, abbiamo in 19 anni di esperienza nel campo di PCBs ad alta frequenza. Abbiamo procedure rigorose di ispezione e di monitoraggio di lavoro in corso come pure le istruzioni di lavoro dettagliate. La nostra officina riguarda un'area di 16000㎡ ed abbiamo una capacità mensile dell'uscita di 30000㎡ e possiamo fabbricare fino a 8000 tipi di PCBs al mese. Inoltre accettiamo gli ordini della piccola quantità.
La nostra società è certificata con le certificazioni di ISO9001, di ISO14001, di IATF16949, di ISO13485 e dell'UL. Fabbrichiamo PCBs conformemente alle norme della classe 2 di IPC e della classe 3 di IPC. Abbiamo un indice di successo della consegna più di 98% e un tasso di reclamo del cliente di meno di 1%.
| Proprietà | RO4534 | Direzione | Unità | Circostanza | Metodo di prova |
| Costante dielettrica, er processo | 3,4 ± 0,08 | Z | - | 10 GHz/23℃ 2,5 gigahertz | IPC-TM-650,2.5.5.5 |
| Fattore di dissipazione | 0,0022 | Z | - | 2,5 GHz/23℃ | IPC-TM-650, 2.5.5.5 |
| 0,0027 | 10 GHz/23℃ | ||||
| PIM (tipico) | -157 | - | dBc | Il dBm riflesso 43 ha spazzato i toni | Summitek 1900b PIM Analyzer |
| Resistenza dielettrica | >500 | Z | V/mil | 0,51 millimetri | IPC-TM-650, 2.5.6.2 |
| Stabilità dimensionale | <0> | X, Y | mm/m (mil/pollice) | dopo incissione all'acquaforte | IPC-TM-650, 2.4.39A |
| Coefficiente di espansione termica | 11 | X | ppm/℃ | ℃ -55 - 288 | IPC-TM-650, 2.4.41 |
| 14 | Y | ||||
| 46 | Z | ||||
| Conducibilità termica | 0,6 | - | Con (m.K) | ℃ 80 | ASTM C518 |
| Assorbimento dell'umidità | 0,06 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg | >280 | - | ℃ TMA | IPC-TM-650, 2.4.24.3 | |
| Densità | 1,8 | - | gm/cm3 | - | ASTM D792 |
| Forza di buccia di rame | 6,3 (1,1) | - | lbs/in (N/mm) | 1 oncia. Galleggiante della lega per saldatura della posta di EDC | IPC-TM-650, 2.4.8 |
| Infiammabilità | NON FRANCO | - | - | - | UL 94 |
| Processo senza piombo compatibile | Sì | - | - | - | - |
