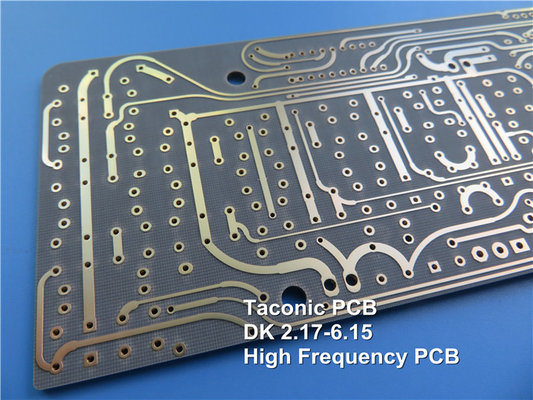

Vediamo la nostra ultima spedizione di PCB TLX-9.utilizzando materiale di vetro TLX-9 PTFE e un processo privo di piombo per prestazioni e affidabilità ottimaliL'intervallo di temperatura da -40°C a +85°C all'interno del quale il nostro PCB può operare lo rende ideale per l'uso in ambienti difficili.
Un'eccellente integrità del segnale e prestazioni sono fornite dallo stackup, costituito da rame finito di 35um, dielettrico TLX-9 di 50 mil (1.27mm) e rame finito di 35um.Le dimensioni della tavola sono di 95 mm x 87 mmIl nostro PCB non ha vie cieche o sepolte e il spessore finale della scheda è garantito di 1,35 mm.
Il peso del Cu finito è di 1 oz (1,4 mil) tutti gli strati, e via spessore di rivestimento è di 1 mil. Questo PCB utilizza una finitura superficiale di livello di saldatura ad aria calda (HASL),con una superficie bianca di seta e una superficie verde di saldaturaE il PCB non ha silkscreen inferiore o maschera di saldatura inferiore, e nessuna silkscreen sui pad di saldatura.
Per questo PCB, conforme allo standard IPC-Class-2, includono 68 componenti, 110 pad totali, 81 pad attraverso il buco, 29 pad SMT superiori, 0 pad SMT inferiori, 112 vias e 14 reti.Gerber RS-274-X è fornito, e i nostri servizi sono disponibili in tutto il mondo.
In Bicheng PCB, vengono offerte soluzioni PCB su misura per soddisfare le esigenze uniche dei nostri clienti, e il nostro team di esperti lavorerà a stretto contatto con voi per comprendere le vostre esigenze.Il materiale di vetro TLX-9 PTFE utilizzato garantisce che il nostro PCB possa funzionare a temperature estreme e in ambienti difficili, rendendolo ideale per l'uso in aerospaziale, telecomunicazioni e industrie militari.
L'accoppiamento PCB fornisce un'eccellente integrità e prestazioni del segnale, garantendo una funzionalità affidabile ed efficiente del prodotto.L'uso di una finitura superficiale di livello di saldatura ad aria calda (HASL) rende il nostro PCB facile da usare e saldare, adatto sia agli utenti esperti che ai principianti.
Il PCB dimostra la qualità e l'affidabilità dei nostri prodotti, con un test elettrico al 100% utilizzato per garantire che ogni PCB soddisfi i nostri elevati standard prima di essere spedito ai nostri clienti.
In Bicheng PCB, l'impegno a fornire soluzioni PCB personalizzate di altissima qualità che soddisfino le esigenze specifiche dei nostri clienti è una priorità assoluta.Fidatevi di noi per fornirvi una soluzione PCB che soddisfi i vostri requisiti e superi le vostre aspettativeContattaci oggi per saperne di più sulle nostre soluzioni PCB rigide a 2 strati e sperimentare il più alto livello di prestazioni e affidabilità.
| Immobili |
Metodo di prova |
Unità |
Valore |
Unità |
Valore |
| Costante dielettrica @ 10 GHz |
IPC-TM 650 2.5.5.5 |
|
2.5 |
|
2.5 |
| Fattore di dissipazione @ 10 GHz |
IPC-TM 650 2.5.5.5 |
|
0.0019 |
|
0.0019 |
| Assorbimento di umidità |
IPC-TM 650 2.6.2.1 |
% |
< 0.02 |
% |
< 0.02 |
| Rottura dielettrica |
IPC-TM 650 2.5.6 |
kV |
> 60 |
kV |
> 60 |
| Resistenza al volume |
IPC-TM 650 2.5.17.1 |
Mohm/cm |
10^7 |
Mohm/cm |
10^7 |
| Resistenza superficiale |
IPC-TM 650 2.5.17.1 |
Oh, mio Dio. |
10^7 |
Mohm/cm |
10^7 |
| Resistenza all'arco |
IPC-TM 650 2.5.1 |
secondi |
> 180 |
secondi |
> 180 |
| Forza flessibile longitudinale |
IPC-TM 650 2.4.4 |
Peso in kg. |
> 23,000 |
N/mm2 |
>159 |
| Forza flessibile trasversale |
IPC-TM 650 2.4.4 |
Peso in kg. |
> 19,000 |
N/mm2 |
>131 |
| Forza di buccia (1 oz di rame) |
IPC-TM 650 2.4.8 |
Peso/lineare in. |
12 |
N/mm |
2.1 |
| Conduttività termica |
ASTM F 433 |
W/m/K |
0.19 |
W/m/K |
0.19 |
| X-y CTE |
ASTM D 3386 (TMA) |
ppm/°C |
9-12 |
ppm/°C |
9-12 |
| z CTE |
ASTM D 3386 (TMA) |
ppm/°C |
130- 145 |
ppm/°C |
130- 145 |
| Classificazione di infiammabilità UL-94 |
UL-94 |
|
V-0 |
|
V-0 |
