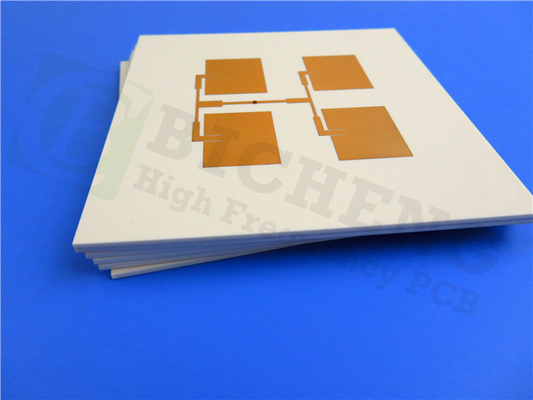

Introducendo la nostra ultima aggiunta al mondo delle schede di circuito stampato (PCB), un PCB appena spedito che combina tecnologia avanzata, prestazioni affidabili e disponibilità globale.Costruito con precisione e qualità in mente, questo PCB offre caratteristiche eccezionali per soddisfare le esigenze di diverse applicazioni.
Materiale PCB e impilazione:
La base di questo PCB è costituita da composti PTFE di alta qualità Rogers RO3003 con una costante dielettrica di 3,0 a 10 GHz e un fattore di dissipazione di 0,001 a 10 GHz.questo materiale garantisce un'integrità ottimale del segnale e una trasmissione efficiente del segnaleIl PCB funziona perfettamente in un intervallo di temperatura da -40°C a +85°C, rendendolo adatto a varie condizioni ambientali.
Questo PCB rigido a 8 strati vanta una meticolosa configurazione di impilazione che ne migliora le prestazioni.Spessore di 127 mmBondply 2929, con uno spessore di 0,076 mm, fornisce stabilità e rinforzo tra gli strati di rame e i substrati.
Dettagli e specifiche di costruzione:
Il nuovo PCB viene fornito con dettagli di costruzione precisi e specifiche per soddisfare i requisiti del vostro progetto.assicurare un'adeguata misurazioneLa traccia minima/spazio è di 4/4 millimetri, consentendo la progettazione di circuiti complessi, mentre la dimensione minima del foro è di 0,4 mm.
Dotato di vias ciechi sugli strati L5-L8, questo PCB offre una maggiore flessibilità nel routing e nell'interconnettività.7 ml) per gli strati interni e 1 oz (1La spessore del rivestimento via misura 1 mil, garantendo connessioni elettriche affidabili.
Per proteggere il PCB e migliorare la sua longevità, è rifinito con oro immersivo, fornendo un'eccellente resistenza alla corrosione e soldabilità.fornire un'etichettatura e un'identificazione chiareLe maschere di saldatura verdi da cima e da fondo offrono una protezione affidabile contro i fattori ambientali, garantendo al contempo una saldatura efficiente.
Q.Norme di qualità e disponibilità:
Questo nuovo circuito a circuito imbottito rispetta lo standard di qualità IPC-Classe 2, garantendo una produzione di alta qualità e prestazioni affidabili.garantire che ogni aspetto della sua funzionalità sia accuratamente esaminato e soddisfi i più elevati standard del settore.
Con disponibilità in tutto il mondo, questo PCB può essere consegnato ai clienti di tutto il mondo. Per ulteriori informazioni o per discutere le vostre esigenze specifiche, si prega di contattare Ivy a sales10@bichengpcb.com.
In conclusione, il nostro nuovo PCB combina tecnologia avanzata, costruzione meticolosa e adesione agli standard di qualità.questo PCB è pronto a potenziare i vostri progetti elettronici e soddisfare le richieste dell'industria in rapida evoluzione di oggi.
RO3003 Valore tipico | |||||
Immobili | RO3003 | Direzione | Unità | Condizione | Metodo di prova |
Costante dielettrica,ε Processo | 3.0±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta | |
Costante dielettrica | 3 | Z | da 8 GHz a 40 GHz | Metodo della lunghezza di fase differenziale | |
Fattore di dissipazione,tanδ | 0.001 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Coefficiente termico di ε | -3 | Z | ppm/°C | 10 GHz -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Stabilità dimensionale | 0.06 0.07 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
Resistenza al volume | 107 | MΩ.cm | COND A | IPC 2.5.17.1 | |
Resistenza superficiale | 107 | MΩ | COND A | IPC 2.5.17.1 | |
Modulo di trazione | 930 823 |
X Y |
MPa | 23°C | ASTM D 638 |
Assorbimento di umidità | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Calore specifico | 0.9 | j/g/k | Calcolato | ||
Conduttività termica | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
Coefficiente di espansione termica (-55 a 288°C) |
17 16 25 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ASTM D 3850 | ||
Densità | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
Forza della buccia di rame | 12.7 | - Si', si'. | 1 oz, EDC dopo saldatura galleggiante | IPC-TM 2.4.8 | |
Infiammabilità | V-0 | UL 94 | |||
Processo senza piombo compatibile | - Sì, sì. |
Sotto il profondo di RO3003: un materiale PCB versatile per applicazioni ad alta frequenza
Introduzione:
RO3003, un composito di PTFE ricoperto di ceramica,ha guadagnato una notevole trazione nel mondo dei circuiti stampati (PCB) a causa delle sue proprietà eccezionali e dell'idoneità per applicazioni ad alta frequenzaIn questo articolo esploreremo i vari aspetti di RO3003 e approfondiremo i suoi vantaggi, dettagli di costruzione e caratteristiche di prestazione.,Scopriremo perché RO3003 è la scelta migliore per progetti elettronici esigenti.
RO3003: Rivelazione delle principali proprietà di un materiale PCB ad alte prestazioni
RO3003 è noto per le sue eccellenti proprietà dielettriche, che lo rendono un materiale ideale per applicazioni ad alta frequenza.04 (secondo il processo) e 3 (secondo il progetto) a 10 GHz, RO3003 garantisce un'integrità del segnale superiore e una perdita minima.
Stabilità a temperatura e precisione dimensionale
Una delle caratteristiche di spicco di RO3003 è la sua notevole stabilità termica.RO3003 mantiene le sue prestazioni anche in condizioni di temperatura estremaInoltre, la sua eccezionale stabilità dimensionale, con una variazione di soli 0,06 mm/m (X) e 0,07 mm/m (Y) in condizioni COND A, garantisce una produzione di PCB precisa e affidabile.
Performance elettrica e meccanica
RO3003 presenta proprietà elettriche impressionanti, tra cui una resistività di volume e una resistività di superficie di 10^7 xn--M-jlb.cm e 10^7 MΩ, rispettivamente, in condizioni COND A.Questo garantisce un eccellente isolamento e impedisce correnti di fugaInoltre, il suo elevato modulo di trazione, con valori di 930 MPa (X) e 823 MPa (Y) a 23°C, migliora l'integrità strutturale dei PCB realizzati con RO3003.
Affidabilità e resilienza ambientale
Quando si tratta di resilienza ambientale, RO3003 eccelle. vanta un basso tasso di assorbimento dell'umidità dello 0,04% secondo i test D48/50, rendendolo adatto per applicazioni in ambienti umidi.Conduttività termica del materiale pari a 0.5 W/M/K a 50 °C facilita un'efficiente dissipazione del calore, prevenendo lo stress termico e garantendo prestazioni ottimali.
Norme di compatibilità e di sicurezza
RO3003 è progettato per soddisfare severi standard di qualità. Ha un coefficiente di espansione termica di 17 ppm/°C (X), 16 ppm/°C (Y) e 25 ppm/°C (Z) a 23°C/50% RH, secondo IPC-TM-650 2.4.4.1Questo garantisce stabilità e affidabilità in condizioni di temperatura variabili.Il materiale presenta inoltre un'eccellente resistenza all'infiammabilità, con classificazione V-0 secondo le norme UL 94.
Conclusioni
RO3003 si distingue come un materiale PCB versatile e ad alte prestazioni specificamente progettato per applicazioni ad alta frequenza.precisione dimensionale, e la sua resilienza ambientale lo rendono una scelta preferita per progetti elettronici esigenti.RO3003 offre prestazioni affidabili ed efficienti. Con la sua compatibilità con i processi privi di piombo e il rispetto degli standard di sicurezza, RO3003 garantisce sia la qualità che la conformità.Abbraccia il potere di RO3003 e sblocca il pieno potenziale dei tuoi progetti ad alta frequenza.
