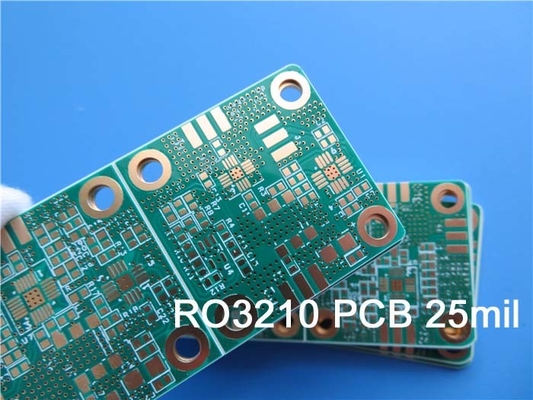

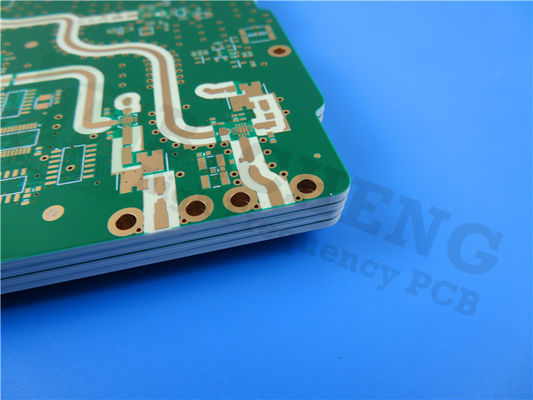

Immersione oro PCB personalizzato 2L RO3210 25mil

Vi presentiamo il nostro nuovo PCB, una soluzione all'avanguardia che combina materiali superiori, costruzione meticolosa e prestazioni eccezionali.Questo PCB è destinato a soddisfare le esigenze dell'elettronica moderna, offrendo affidabilità, precisione e versatilità per una vasta gamma di applicazioni.

Al centro di questo PCB si trova il materiale Rogers RO3210, un PTFE ceramico rinforzato con fibra di vetro tessuta.anche in ambienti difficiliCon un valore di DK di 10,2 a 10 GHz/23°C e un basso fattore di dissipazione di 0,0027 alla stessa frequenza, questo PCB garantisce un'eccellente integrità del segnale e un'efficiente trasmissione di potenza.

Per resistere a temperature estreme, il PCB vanta un'elevata temperatura di decomposizione (Td) superiore a 500°C, garantendo la sua integrità strutturale e le sue prestazioni anche in condizioni difficili.Funzionamento impeccabile nell'intervallo di temperatura da -40°C a +85°C, questo PCB è adatto a vari settori e applicazioni.

L'accoppiamento di questo PCB è costituito da due strati, che forniscono una soluzione di progettazione compatta ed efficiente.garantire prestazioni elettriche ottimali e stabilità meccanicaLo spessore della scheda finita è di 0,76 mm, raggiungendo un equilibrio tra durata e flessibilità.

La precisione è un aspetto chiave della costruzione di questo PCB.questo PCB si adatta a progetti di circuiti complessi e consente il posizionamento di componenti ad alta densitàL'assenza di vie cieche semplifica il processo di fabbricazione e garantisce un'efficacia economica.

La finitura superficiale di questo PCB è in oro immersivo, fornendo un rivestimento affidabile e resistente alla corrosione che promuove un'eccellente solderabilità.offrendo uno strato visivamente accattivante e protettivoInoltre, per un'estetica pulita e minimalistica, vengono omesse sia le serigrafie in alto che in basso.

Per garantire la massima qualità e funzionalità, ogni PCB subisce un test elettrico al 100% prima della spedizione.Questa rigorosa procedura di collaudo garantisce che il PCB soddisfi standard rigorosi e funzioni perfettamente nelle applicazioni reali.

Con un numero di componenti impressionante di 122, questo PCB offre ampio spazio per vari elementi elettronici.e 12 tamponi SMT inferioriLa presenza di 212 vie e 9 reti ben definite facilita un'efficiente routing del segnale e consente connessioni senza soluzione di continuità.

La grafica del PCB è fornita in formato Gerber RS-274-X, uno standard di settore ampiamente accettato che garantisce la compatibilità con la maggior parte dei software di progettazione e dei processi di produzione.Il PCB aderisce alla norma IPC-Classe-2, garantendo il massimo livello di qualità e affidabilità.

Questo PCB di punta è disponibile in tutto il mondo, per i clienti provenienti da diverse regioni e settori.ComIl nostro team dedicato è pronto a fornire un supporto e una guida eccezionali, assicurando una integrazione senza soluzione di continuità della nostra tecnologia PCB avanzata nei vostri progetti.

RO3210: Una panoramica completa delle sue principali proprietà

RO3210 è un materiale avanzato e ad alte prestazioni ampiamente utilizzato in vari settori per le sue eccezionali proprietà elettriche e termiche.Questo articolo fornisce un'analisi approfondita delle caratteristiche principali di RO3210, come indicato nella sua scheda informativa.

Costante dielettrica (εr):
La costante dielettrica di RO3210 varia in base al processo di fabbricazione, con un valore di 10,2 ± 0,5 per la misurazione basata sul processo a 10 GHz e 23 °C, secondo IPC-TM-650 2.5.5.5 Stripline con pinza: la misurazione basata sul progetto fornisce una costante dielettrica di 10,8 nell'intervallo di frequenze da 8 GHz a 40 GHz, determinata con il metodo della lunghezza di fase differenziale.

Fattore di dissipazione (tan δ):
RO3210 presenta un basso fattore di dissipazione, con un valore di 0,0027 a 10 GHz e 23 °C, secondo IPC-TM-650 2.5.5.5Questa caratteristica indica che il materiale riduce al minimo le perdite di energia durante la trasmissione del segnale, rendendolo adatto alle applicazioni ad alta frequenza.

Coefficiente termico di εr:
Il coefficiente termico della costante dielettrica è di -459 ppm/°C per RO3210 a 10 GHz su un intervallo di temperatura compreso tra 0°C e 100°C, secondo IPC-TM-650 2.5.5.5Questa proprietà evidenzia la stabilità e l'affidabilità del materiale in ambienti a temperatura variabile.

Stabilità dimensionale:
RO3210 presenta un'eccellente stabilità dimensionale, con un valore di 0,8 mm/m sia nella direzione X che nella direzione Y in condizioni COND A, come specificato dalla norma ASTM D257.Questa caratteristica garantisce che il materiale mantenga la sua forma e le sue dimensioni in diverse condizioni di funzionamento, contribuendo a una produzione precisa e a prestazioni affidabili.

Proprietà elettriche:
- Resistività per volume: RO3210 dimostra una elevata resistività per volume di 10^3 MΩ·cm in condizioni COND A, secondo IPC 2.5.17.1Questa proprietà indica le sue eccellenti capacità di isolamento, che lo rendono adatto per applicazioni che richiedono isolamento elettrico.
- Resistenza superficiale: con una resistenza superficiale di 10^3 MΩ in condizioni COND A, come specificato da IPC 2.5.17.1, RO3210 offre un isolamento superficiale efficace.

Proprietà meccaniche:
- Modulo di trazione: RO3210 possiede un modulo di trazione di 579 kpsi (MD) e 517 kpsi (CMD) a 23°C, secondo ASTM D638.contribuendo alla sua durata nelle applicazioni più impegnative.
- Assorbimento idrico: RO3210 presenta un assorbimento idrico minimo, con un valore inferiore allo 0,1% in condizioni D24/23, secondo IPC-TM-650 2.6.2.1Questa caratteristica garantisce la stabilità e l'affidabilità del materiale quando esposto a ambienti umidi.

Proprietà termiche:
- Calore specifico: RO3210 ha una capacità termica specifica di 0,79 J/g/K, calcolata sulla base della sua composizione.in quanto aiuta a determinare la capacità del materiale di immagazzinare e rilasciare calore.
- Conduttività termica: con una conduttività termica di 0,81 W/m/K a 80°C, come specificato dalla norma ASTM C518, RO3210 presenta buone caratteristiche di trasferimento di calore,che lo rende adatto ad applicazioni che richiedono una dissipazione termica efficiente.

Coefficiente di espansione termica:
RO3210 ha un coefficiente di espansione termica (CTE) di 13 ppm/°C nella direzione X e 34 ppm/°C sia nella direzione Y che nella direzione Z a 23°C/50% RH, secondo IPC-TM-650 2.4.4.1Questa proprietà indica la capacità del materiale di resistere al ciclo termico senza significative variazioni dimensionali.

Altre proprietà:
- Td: RO3210 ha una temperatura di decomposizione (Td) di 500°C, determinata da test TGA secondo ASTM D3850.Questa caratteristica indica la stabilità termica del materiale e la sua resistenza alle alte temperature.


- Densità: la densità di RO3210 è di 3,0 gm/cm3, che fornisce un'indicazione della sua massa per unità di volume.


- Robustezza di buccia di rame: RO3210 mostra una resistenza di buccia di rame di 11,0 pli quando testato con 1 oz EDC dopo galleggiamento di saldatura, secondo IPC-TM-2.4.8Questa proprietà dimostra la sua forte adesione ai substrati di rame nelle applicazioni elettroniche.


- infiammabilità: RO3210 è classificato come V-0 secondo la norma di infiammabilità UL 94, indicando le sue eccellenti proprietà ignifughe.
- Compatibile con processi privi di piombo: RO3210 è compatibile con processi privi di piombo, rendendolo rispettoso dell'ambiente e conforme alle moderne normative di produzione.

In conclusione, RO3210 è un materiale versatile con eccellenti proprietà elettriche, termiche e meccaniche.L'elevata costante dielettrica e la sua stabilità lo rendono ideale per applicazioni ad alta frequenza.Inoltre, la sua eccellente stabilità dimensionale, le sue proprietà di isolamento elettrico e la sua forte adesione ai substrati di rame contribuiscono alla sua affidabilità in vari settori.Con la sua stabilità termica, efficiente trasferimento di calore e resistenza alle alte temperature, RO3210 è una scelta affidabile per applicazioni che richiedono un'eccellente gestione termica.la sua compatibilità con i processi privi di piombo garantisce la conformità ambientaleNel complesso, le eccezionali proprietà di RO3210 ne fanno un materiale preferito nel campo dell'elettronica avanzata e in altre industrie che richiedono materiali ad alte prestazioni.
