PCB di grado antenna idrocarburo 20mil Rogers RO4730G3

PCB di grado antenna idrocarburo 20mil Rogers RO4730G3

Informazioni dettagliate
Evidenziare:

PCB di grado antenna idrocarburo

,

PCB 20 mil

Descrizione del prodotto

Sperimenta prestazioni e affidabilità superiori con il PCB Rogers RO4730G3 di qualità idrocarburo/ceramica/vetro tessuto.Progettato per soddisfare i requisiti più esigenti delle moderne applicazioni elettroniche, questo PCB rigido a due strati offre eccezionali proprietà elettriche e eccezionale stabilità termica.



Il materiale PCB, Rogers RO4730G3, è un laminato di alta qualità noto per le sue prestazioni eccezionali.garantire un'efficiente trasmissione del segnale e una riduzione delle perdite di segnaleCon un fattore di dissipazione di 0,0028 a 10 GHz e 23°C, questo PCB garantisce una minima perdita di energia durante il funzionamento.



progettato per resistere a temperature estreme, il PCB RO4730G3 ha una temperatura di transizione vetrosa (Tg) superiore a 280°C e una temperatura di decomposizione (Td) di 411°C,rendendolo adatto a una vasta gamma di ambientiLa sua gamma di temperature di funzionamento da -40°C a +85°C garantisce prestazioni affidabili anche in condizioni difficili.



I dettagli di costruzione di questo PCB sono accuratamente elaborati per soddisfare le vostre esigenze specifiche.questo PCB offre un'eccellente durata e conduttivitàLa traccia minima/spazio di 6/4 millimetri consente un routing preciso e un'integrità del segnale eccezionale.



Per garantire la massima qualità, ogni scheda viene sottoposta a un test elettrico al 100% prima della spedizione, garantendo che tutti i componenti e le connessioni soddisfino le specifiche richieste.Il PCB aderisce alla norma IPC-Classe-2, garantendo prestazioni coerenti e affidabili.



Con una disponibilità mondiale, è possibile acquistare facilmente il PCB Rogers RO4730G3 per i propri progetti.



Scegliete il circuito integrato Rogers RO4730G3 di grado idrocarburo/ceramica/vetro tessuto per prestazioni eccezionali, affidabilità e compatibilità globale nelle vostre applicazioni elettroniche.



Costante dielettrica,ε Processo 3.0±0.5 Z   10 GHz 23°C IPC-TM-650 2.5.5.5
Costante dielettrica 2.98 Z   1da.7 GHz a 5 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazione,tanδ 0.0028 Z   10 GHz 23°C IPC-TM-650 2.5.5.5
  2.5 GHz
Coefficiente termico di ε +34 Z ppm/°C -50 °C a 150 °C IPC-TM-650 2.5.5.5
Stabilità dimensionale < 0.4 X, Y mm/m dopo etech +E2/150 °C IPC-TM-650 2.4.39A
Resistenza al volume (0,030") 9 x 107   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistenza superficiale (0,030") 7.2 x 105   COND A IPC-TM-650 2.5.17.1
PIM -165   dBc 50 ohm 0,060" 43 dBm 1900 MHz
Forza elettrica (0,030") 730 Z V/mil   IPC-TM-650 2.5.6.2
Forza flessibile MD 181 (26.3)   Mpa (kpsi) NT1 commercio ASTM D790
CMD 139 (20.2)
Assorbimento di umidità 0.093 - % 48/50 IPC-TM-650 2.6.2.1 ASTM D570
Conduttività termica 0.45 Z W/mK 50°C ASTM D5470
Coefficiente di espansione termica 15.9
14.4
35.2
X
Y
Z
ppm/°C -50 °C a 288 °C IPC-TM-650 2.4.4.1
Tg > 280   °C   IPC-TM-650 2.4.24
Td 411   °C   ASTM D3850
Densità 1.58   gm/cm3   ASTM D792
Forza della buccia di rame 4.1   pi 1 oz, LoPro EDC. IPC-TM-650 2.4.8
Infiammabilità V-0       UL 94
Processo senza piombo compatibile - Sì, sì.

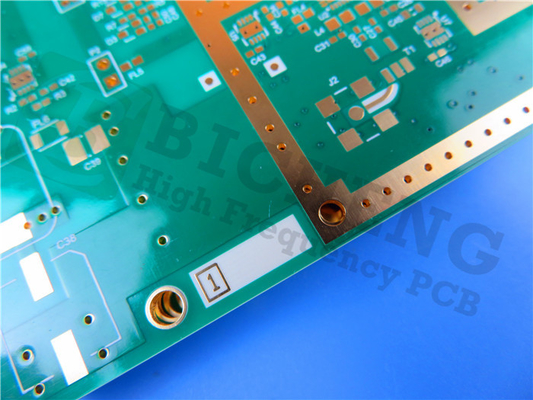

PCB di grado antenna idrocarburo 20mil Rogers RO4730G3 0


Vantaggi dell'utilizzo di PCB RO4730G3



Il PCB RO4730G3 offre diversi vantaggi che lo rendono una scelta preferita per varie applicazioni.



1. Alte prestazioni termiche: il PCB RO4730G3 presenta un'eccellente conducibilità termica, consentendo una dissipazione del calore efficiente.Questo lo rende adatto per applicazioni che richiedono una gestione termica efficace, come elettronica di potenza, amplificatori RF e circuiti ad alta frequenza.



2. Low Loss and High Frequency Operation: RO4730G3 PCB ha una bassa perdita dielettrica, con conseguente attenuazione minima del segnale e alta integrità del segnale.rendendolo ideale per applicazioni che coinvolgono la comunicazione wireless, sistemi radar, circuiti a microonde e progetti digitali ad alta velocità.



3Proprietà elettriche stabili: la costante dielettrica (DK) e il fattore di dissipazione (DF) del PCB RO4730G3 rimangono costanti su una vasta gamma di frequenze e temperature.Questa stabilità garantisce prestazioni elettriche prevedibili e un'integrità del segnale ottimale in applicazioni impegnative.



4. eccellente stabilità dimensionale: il PCB RO4730G3 dimostra un'eccezionale stabilità dimensionale, anche in condizioni ambientali variabili.riducendo al minimo il rischio di deformazione o distorsione durante la fabbricazione o l'operazione in campo.



5. Basso assorbimento dell'umidità: il materiale RO4730G3 ha caratteristiche di basso assorbimento dell'umidità, riducendo il rischio di eventuale degrado delle prestazioni elettriche a causa dell'ingresso di umidità.Questa proprietà contribuisce all'affidabilità e alla longevità del PCB in ambienti umidi o soggetti all'umidità.



6. Compatibilità con l'assemblaggio senza piombo: il PCB RO4730G3 è compatibile con i processi di assemblaggio senza piombo, garantendo la conformità alle normative ambientali e agli standard del settore.Permette l'uso di componenti e pratiche di fabbricazione conformi alla RoHS.



7. Resistenza meccanica: il materiale RO4730G3 offre una buona resistenza meccanica e rigidità, fornendo stabilità e resistenza alla piegatura o alla flessione.Questo lo rende adatto per applicazioni in cui il PCB può subire sollecitazioni meccaniche o richiedere un supporto strutturale.



È importante notare che, sebbene RO4730G3 offra numerosi vantaggi, la selezione del materiale PCB appropriato dipende dai requisiti e dai vincoli specifici dell'applicazione.



PCB di grado antenna idrocarburo 20mil Rogers RO4730G3 1

prodotti
Dettagli dei prodotti
PCB di grado antenna idrocarburo 20mil Rogers RO4730G3
Informazioni dettagliate
Evidenziare

PCB di grado antenna idrocarburo

,

PCB 20 mil

Descrizione del prodotto

Sperimenta prestazioni e affidabilità superiori con il PCB Rogers RO4730G3 di qualità idrocarburo/ceramica/vetro tessuto.Progettato per soddisfare i requisiti più esigenti delle moderne applicazioni elettroniche, questo PCB rigido a due strati offre eccezionali proprietà elettriche e eccezionale stabilità termica.



Il materiale PCB, Rogers RO4730G3, è un laminato di alta qualità noto per le sue prestazioni eccezionali.garantire un'efficiente trasmissione del segnale e una riduzione delle perdite di segnaleCon un fattore di dissipazione di 0,0028 a 10 GHz e 23°C, questo PCB garantisce una minima perdita di energia durante il funzionamento.



progettato per resistere a temperature estreme, il PCB RO4730G3 ha una temperatura di transizione vetrosa (Tg) superiore a 280°C e una temperatura di decomposizione (Td) di 411°C,rendendolo adatto a una vasta gamma di ambientiLa sua gamma di temperature di funzionamento da -40°C a +85°C garantisce prestazioni affidabili anche in condizioni difficili.



I dettagli di costruzione di questo PCB sono accuratamente elaborati per soddisfare le vostre esigenze specifiche.questo PCB offre un'eccellente durata e conduttivitàLa traccia minima/spazio di 6/4 millimetri consente un routing preciso e un'integrità del segnale eccezionale.



Per garantire la massima qualità, ogni scheda viene sottoposta a un test elettrico al 100% prima della spedizione, garantendo che tutti i componenti e le connessioni soddisfino le specifiche richieste.Il PCB aderisce alla norma IPC-Classe-2, garantendo prestazioni coerenti e affidabili.



Con una disponibilità mondiale, è possibile acquistare facilmente il PCB Rogers RO4730G3 per i propri progetti.



Scegliete il circuito integrato Rogers RO4730G3 di grado idrocarburo/ceramica/vetro tessuto per prestazioni eccezionali, affidabilità e compatibilità globale nelle vostre applicazioni elettroniche.



Costante dielettrica,ε Processo 3.0±0.5 Z   10 GHz 23°C IPC-TM-650 2.5.5.5
Costante dielettrica 2.98 Z   1da.7 GHz a 5 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazione,tanδ 0.0028 Z   10 GHz 23°C IPC-TM-650 2.5.5.5
  2.5 GHz
Coefficiente termico di ε +34 Z ppm/°C -50 °C a 150 °C IPC-TM-650 2.5.5.5
Stabilità dimensionale < 0.4 X, Y mm/m dopo etech +E2/150 °C IPC-TM-650 2.4.39A
Resistenza al volume (0,030") 9 x 107   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistenza superficiale (0,030") 7.2 x 105   COND A IPC-TM-650 2.5.17.1
PIM -165   dBc 50 ohm 0,060" 43 dBm 1900 MHz
Forza elettrica (0,030") 730 Z V/mil   IPC-TM-650 2.5.6.2
Forza flessibile MD 181 (26.3)   Mpa (kpsi) NT1 commercio ASTM D790
CMD 139 (20.2)
Assorbimento di umidità 0.093 - % 48/50 IPC-TM-650 2.6.2.1 ASTM D570
Conduttività termica 0.45 Z W/mK 50°C ASTM D5470
Coefficiente di espansione termica 15.9
14.4
35.2
X
Y
Z
ppm/°C -50 °C a 288 °C IPC-TM-650 2.4.4.1
Tg > 280   °C   IPC-TM-650 2.4.24
Td 411   °C   ASTM D3850
Densità 1.58   gm/cm3   ASTM D792
Forza della buccia di rame 4.1   pi 1 oz, LoPro EDC. IPC-TM-650 2.4.8
Infiammabilità V-0       UL 94
Processo senza piombo compatibile - Sì, sì.



PCB di grado antenna idrocarburo 20mil Rogers RO4730G3 0


Vantaggi dell'utilizzo di PCB RO4730G3



Il PCB RO4730G3 offre diversi vantaggi che lo rendono una scelta preferita per varie applicazioni.



1. Alte prestazioni termiche: il PCB RO4730G3 presenta un'eccellente conducibilità termica, consentendo una dissipazione del calore efficiente.Questo lo rende adatto per applicazioni che richiedono una gestione termica efficace, come elettronica di potenza, amplificatori RF e circuiti ad alta frequenza.



2. Low Loss and High Frequency Operation: RO4730G3 PCB ha una bassa perdita dielettrica, con conseguente attenuazione minima del segnale e alta integrità del segnale.rendendolo ideale per applicazioni che coinvolgono la comunicazione wireless, sistemi radar, circuiti a microonde e progetti digitali ad alta velocità.



3Proprietà elettriche stabili: la costante dielettrica (DK) e il fattore di dissipazione (DF) del PCB RO4730G3 rimangono costanti su una vasta gamma di frequenze e temperature.Questa stabilità garantisce prestazioni elettriche prevedibili e un'integrità del segnale ottimale in applicazioni impegnative.



4. eccellente stabilità dimensionale: il PCB RO4730G3 dimostra un'eccezionale stabilità dimensionale, anche in condizioni ambientali variabili.riducendo al minimo il rischio di deformazione o distorsione durante la fabbricazione o l'operazione in campo.



5. Basso assorbimento dell'umidità: il materiale RO4730G3 ha caratteristiche di basso assorbimento dell'umidità, riducendo il rischio di eventuale degrado delle prestazioni elettriche a causa dell'ingresso di umidità.Questa proprietà contribuisce all'affidabilità e alla longevità del PCB in ambienti umidi o soggetti all'umidità.



6. Compatibilità con l'assemblaggio senza piombo: il PCB RO4730G3 è compatibile con i processi di assemblaggio senza piombo, garantendo la conformità alle normative ambientali e agli standard del settore.Permette l'uso di componenti e pratiche di fabbricazione conformi alla RoHS.



7. Resistenza meccanica: il materiale RO4730G3 offre una buona resistenza meccanica e rigidità, fornendo stabilità e resistenza alla piegatura o alla flessione.Questo lo rende adatto per applicazioni in cui il PCB può subire sollecitazioni meccaniche o richiedere un supporto strutturale.



È importante notare che, sebbene RO4730G3 offra numerosi vantaggi, la selezione del materiale PCB appropriato dipende dai requisiti e dai vincoli specifici dell'applicazione.



PCB di grado antenna idrocarburo 20mil Rogers RO4730G3 1
