Evidenziare: | Materiale per PCB ad alta frequenza di 60 ml,PWB ad alta frequenza 1oz,PCB in oro ad immersione ad alta frequenza |
---|

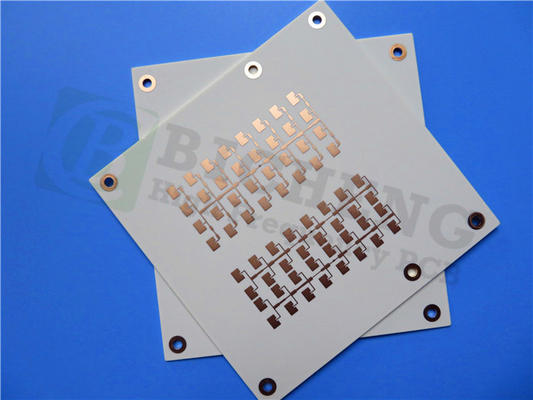

Il nostro PCB rigido a due strati appena spedito è stato progettato specificamente per soddisfare i requisiti esigenti di applicazioni ad alte prestazioni e volumi.Meticolosamente realizzato utilizzando Rogers RO4003C idrocarburo vetro tessuto in ceramica, questo PCB offre prestazioni elettriche senza pari e stabilità dimensionale.
Il materiale PCB, RO4003C, è un laminato di idrocarburi/ceramica rinforzato noto per la sua bassa tolleranza dielettrica e per le sue basse perdite.38 a 10 GHz e un fattore di dissipazione pari a 0.0027 a 10 GHz, si ottengono prestazioni elettriche eccellenti, che lo rendono ideale per applicazioni che richiedono frequenze di funzionamento più elevate.Le proprietà elettriche stabili in tutta la gamma di frequenze consentono di eccellere nelle linee di trasmissione a impedenza controllata e nei disegni di filtri ripetibili.
Grazie a un basso coefficiente termico di costante dielettrica e ad un'eccellente stabilità dimensionale, le prestazioni sono affidabili anche a temperature variabili di lavorazione del circuito.I fori rivestiti beneficiano della durata fornita dalla sua bassa espansione dell'asse Z, mentre la stabilità durante tutto il processo di fabbricazione è mantenuta a causa del basso coefficiente di espansione in piano.
Lo stackup di questo PCB è costituito da un nucleo Rogers 4003C da 1,524 mm inserito tra due strati di rame da 35 μm, che forniscono una trasmissione ottimale del segnale e integrità strutturale.La versatilità nella progettazione dei circuiti è raggiunta con uno spessore di scheda finito di 1.6 mm e una traccia minima/spazio di 5/4 mil.
Questo PCB è dotato di vari dettagli di costruzione, tra cui una dimensione della scheda di 42,56 mm x 63,2 mm (+/- 0,15 mm), garantendo un adattamento preciso nelle vostre applicazioni.L'integrazione efficiente dei componenti è facilitata dalla dimensione minima del foro di 0.5 mm, e la finitura superficiale di oro immersivo garantisce un'eccellente solderabilità e resistenza alla corrosione.
Con un totale di 12 componenti e 38 pad, tra cui 21 pad attraverso il buco e 17 pad SMT superiore, è fornito ampio spazio per le vostre esigenze di circuiti.,e un percorso e una connettività efficienti sono raggiunti attraverso l'inclusione di 49 vie e 3 reti.
Risponde agli standard di qualità IPC-Class-2, questo PCB subisce un test elettrico al 100% prima della spedizione, garantendo la sua affidabilità e funzionalità.L'integrazione senza soluzione di continuità nel processo di produzione è possibile grazie alla sua compatibilità con Gerber RS-274-X artwork.
Questo PCB ad alte prestazioni trova applicazioni in vari settori, eccellendo nel fornire prestazioni affidabili ed efficienti in settori come le antenne delle stazioni base cellulari e gli amplificatori di potenza,radar e sensori per autoveicoli, e LNB per satelliti di trasmissione diretta.
Per qualsiasi richiesta tecnica o ulteriore informazione, contattate Ivy all'indirizzo sales10@bichengpcb.com.Fidatevi della nostra esperienza per fornire PCB di altissima qualità per le vostre applicazioni all'avanguardia.
Costante dielettrica,ε Processo | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta | |
Costante dielettrica | 3.55 | Z | da 8 a 40 GHz | Metodo della lunghezza di fase differenziale | |
Fattore di dissipazione | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
Coefficiente termico di ε | +40 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Resistenza al volume | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
Resistenza superficiale | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
Forza elettrica | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
Modulo di trazione | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 commercio | ASTM D 638 |
Resistenza alla trazione | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 commercio | ASTM D 638 |
Forza flessibile | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Stabilità dimensionale | < 0.3 | X,Y | mm/m (millimetro/pollice) |
dopo etch+E2/150°C | IPC-TM-650 2.4.39A |
Coefficiente di espansione termica | 11 14 46 |
X Y Z |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
Td | 425 | °C TGA | ASTM D 3850 | ||
Conduttività termica | 0.71 | W/M/oK | 80°C | ASTM C518 | |
Assorbimento di umidità | 0.06 | % | 48 ore di immersione 0.060" campione Temperatura 50°C |
ASTM D 570 | |
Densità | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
Forza della buccia di rame | 1.05 (6.0) |
N/mm (pli) |
dopo la saldatura galleggiare 1 oz. Fogli di EDC |
IPC-TM-650 2.4.8 | |
Infiammabilità | N/A | UL 94 | |||
Processo senza piombo compatibile | - Sì, sì. |
Vantaggi dell'utilizzo del materiale RO4003C:
1. Eccellenti prestazioni elettriche: il materiale RO4003C offre una bassa tolleranza dielettrica e una bassa perdita, rendendolo ideale per applicazioni con frequenze di funzionamento più elevate.Consente un'integrità del segnale superiore e una trasmissione efficiente dei segnali ad alta frequenza.
2Proprietà elettriche stabili rispetto alla frequenza: il materiale presenta proprietà elettriche costanti in un ampio intervallo di frequenza,che è cruciale per le linee di trasmissione a impedenza controllata e la progettazione ripetibile dei filtriQuesta stabilità garantisce prestazioni di circuito affidabili e prevedibili.
3Stabilità dimensionale: il materiale RO4003C ha un'eccellente stabilità dimensionale, il che significa che mantiene la sua forma e dimensione anche a temperature di lavorazione variabili.Questa stabilità è essenziale per precisi processi di produzione e affidabile assemblaggio del circuito.
4. Resistenza CAF: il materiale è resistente alla formazione di filamenti anodici conduttivi (CAF), che è una preoccupazione comune negli assemblaggi elettronici.Questa resistenza garantisce l'affidabilità e le prestazioni a lungo termine del PCB.
5Processo di fabbricazione in volume: i laminati RO4003C possono essere fabbricati utilizzando processi epossidici di vetro standard, rendendoli compatibili con tecniche di fabbricazione convenienti e ampiamente disponibili.Ciò consente una produzione efficiente e scalabile.
Svantaggi dell'utilizzo del materiale RO4003C:
1. Intervallo di temperatura limitato: mentre RO4003C ha un ampio intervallo di temperatura operativa da -40°C a +85°C, potrebbe non essere adatto per ambienti a temperature estreme al di là di questo intervallo.Le applicazioni che richiedono una maggiore resistenza alle temperature possono richiedere materiali alternativi.
2. costo: rispetto ad altri materiali per PCB, RO4003C può avere un costo più elevato.è a prezzi competitivi nella sua classe di prestazioni e offre valore per applicazioni che richiedono i suoi vantaggi specifici.
