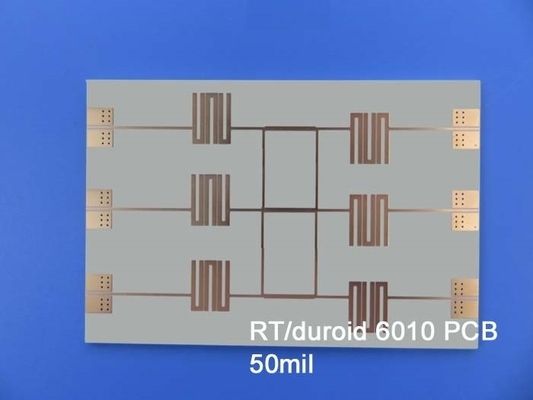

50 mil RT Duroide 6010.2LM PCB ad alta frequenza 1,27 mm con immersione in argento

50 mil RT Duroide 6010.2LM PCB ad alta frequenza 1,27 mm con immersione in argento

MOQ: 1pc
prezzo: USD 9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Evidenziare:

50 ml di PCB ad alta frequenza

,

PCB ad alta frequenza 1

,

27 mm

Descrizione del prodotto

Introducendo il nostro nuovo PCB, una soluzione avanzata progettata per soddisfare le rigide esigenze delle moderne applicazioni elettroniche, costruita con precisione utilizzando composti PTFE ceramici RT/duroid 6010.2LM,questo PCB rigido a due strati offre prestazioni eccezionali e un'affidabilità incrollabile.



Con una serie di caratteristiche e vantaggi impressionanti, è la scelta perfetta per una vasta gamma di applicazioni, tra cui antenne patch, sistemi di comunicazione satellitare, amplificatori di potenza,sistemi di prevenzione delle collisioni di aeromobili, e sistemi di allarme radar a terra.

Costruito con una costante dielettrica di 10,2 a 10 GHz e un fattore di dissipazione di 0,0023 a 10 GHz, questo PCB garantisce basse perdite e alta integrità del segnale,con una lunghezza massima di 20 mm o più, ma non superiore a 20 mmLa sua alta costante dielettrica consente una riduzione delle dimensioni del circuito, mentre il basso assorbimento dell'umidità riduce al minimo gli effetti dell'umidità sulla perdita elettrica.



L'accoppiamento del PCB è costituito da strati di rame finiti con un peso di 35um, sandwiching il dielettrico RT/duroide 6010.2LM, che ha uno spessore di 50 mil (1.27mm).Questo design di espansione basso asse Z garantisce affidabile rivestito attraverso i fori nei pannelli multistratoLa scheda stessa misura 40 mm x 23 mm, con uno spessore finale di 1,4 mm, garantendo una soluzione compatta e durevole per i vostri progetti elettronici.



Con una traccia/spazio minima di 7/8 millimetri e una dimensione minima del foro di 0,3 mm, questo PCB offre opzioni di routing precise ed efficienti.La prova elettrica al 100% utilizzata durante la produzione garantisce il massimo livello di controllo della qualitàL'impedenza della scheda è attentamente controllata a 50 ohm, con una dimensione traccia/intervallo di 15 millimetri/14 millimetri.



La grafica di questo PCB è fornita in formato Gerber RS-274-X, in conformità allo standard IPC-Class-2.

In caso di richieste o domande tecniche, non esitate a contattare Ivy all'indirizzo sales10@bichengpcb.com. Ci impegniamo a fornire un'eccellente assistenza clienti e a garantire la vostra soddisfazione.



Immobili NT1duroide Direzione Unità Condizione Metodo di prova
Costante dielettrica,ε Processo 10.2±0.25 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Striscia stretta
Costante dielettrica 10.7 Z   da 8 GHz a 40 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazione,tanδ 0.0023 Z   10 GHz/A IPC-TM-650 2.5.5.5
Coefficiente termico di ε -425 Z ppm/°C -50°C-170°C IPC-TM-650 2.5.5.5
Resistenza al volume 5 x 105   Mohm.cm A IPC 2.5.17.1
Resistenza superficiale 5 x 106   Oh, mio Dio. A IPC 2.5.17.1
Proprietà di trazione ASTM D638 (0,1/min. tasso di deformazione)
Modulo di Young 931 ((135) 559 ((81) X Y MPa ((kpsi) A
Lo stress estremo 17(2.4) 13(1.9) X Y MPa ((kpsi) A
La tensione suprema Da 9 a 15 da 7 a 14 X Y % A
Proprietà di compressione   ASTM D695 (tasso di deformazione 0,05/min)
Modulo di Young 2144 (311) Z MPa ((kpsi) A
Lo stress estremo 47(6.9) Z MPa ((kpsi) A
La tensione suprema 25 Z %
Modulo flessibile 4364 (633) 3751 (544) X MPa ((kpsi) A ASTM D790
Lo stress estremo 36 (5.2) 32 (4.4) X Y MPa ((kpsi) A
Deformazione sotto carico 0.261.3 Z Z % 24 ore/50°C/7MPa 24 ore/150°C/7MPa ASTM D261
Assorbimento di umidità 0.01   % D48/50°C 0,050" ((1,27 mm) di spessore IPC-TM-650 2.6.2.1
Conduttività termica 0.86   W/m/k 80°C ASTM C518
Coefficiente di espansione termica 24
24
47
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.41
Td 500   °C TGA   ASTM D3850
Densità 3.1   g/cm3   ASTM D792
Calore specifico 1.00(0.239)   j/g/k
(BTU/ib/OF)
  Calcolato
Peeling di rame 12.3 (2.1)   pi (N/mm) dopo il galleggiamento della saldatura IPC-TM-650 2.4.8
Infiammabilità V-0       UL 94
Processo senza piombo compatibile - Sì, sì.


Scatenare la potenza di RT Duroid 6010: rivoluzionare le prestazioni e l'affidabilità dei PCB



Introduzione:
RT duroid 6010 è un materiale composito ceramico PTFE rivoluzionario che ha ridefinito le capacità dei circuiti stampati (PCB).e affidabilità, RT duroid 6010 è diventato la scelta ideale per le applicazioni elettroniche più esigenti.esplorare il suo impatto sulla riduzione delle dimensioni del circuito, l'integrità del segnale e le prestazioni generali.



I. Comprensione della costante dielettrica e del fattore di dissipazione
- Esplorazione della costante dielettrica: rivelazione dell'impressionante costante dielettrica di 10,2 a 10 GHz/23°C, determinata da IPC-TM-650 2.5.5.5 Metodo a strisce stretta.



- Rilevare il fattore di dissipazione: analizzare il fattore di dissipazione ultra basso di 0,0023 a 10 GHz, garantendo una perdita minima di segnale e un miglioramento delle prestazioni complessive.



II. Stabilità termica e affidabilità
- Coefficiente termico di ε: esame del coefficiente termico di ε, con un intervallo di -425 ppm/°C, garantendo la stabilità su un ampio intervallo di temperatura (-50°C a 170°C).



- Assorbimento dell'umidità: evidenziando il basso tasso di assorbimento dell'umidità dello 0,01%, riducendo l'impatto dell'umidità sulla perdita elettrica e mantenendo prestazioni costanti, secondo IPC-TM-650 2.6.2.1.



Materiale per PCB: Fabbricazione a partire da materiali di cui all'allegato II
Indicatore: NT1comunicazione
Costante dielettrica: 10.2 ± 0,25 (processo); 10.7 (progettazione)
Numero di strati: 1 strato, 2 strato
Peso di rame: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
spessore dielettrico: 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm)
Dimensione del PCB: ≤ 400 mm x 500 mm
Maschera di saldatura: Verde, nero, blu, giallo, rosso, ecc.
Finitura superficiale: rame nudo, HASL, ENIG, stagno immersivo, argento immersivo, OSP.



III. Maggiore flessibilità di progettazione
- Controllo stretto della DK e dello spessore: mostra il controllo preciso della costante dielettrica (DK) e dello spessore, consentendo prestazioni di circuito ripetibili e coerenza di progettazione.



- Dimensione minima traccia/spazio e buco: esplorare la flessibilità di progettazione fornita da una traccia/spazio minima di 7/8 millimetri e una dimensione minima di buco di 0,3 mm, consentendo disegni PCB complessi e compatti.



IV. Proprietà meccaniche superiori
- Proprietà di trazione e di compressione: esame dell'impressionante modulo di Young, della tensione finale e dei valori di deformazione, dimostrando la resistenza meccanica e la durata del materiale.



- Modulo flessibile: evidenzia l'elevato modulo flessibile, garantendo la resistenza alla piegatura e alla deformazione sotto carico, secondo le norme ASTM D790 e ASTM D261.



V. Prestazioni senza compromessi in ambienti difficili
- Conduttività termica: valutazione della conduttività termica di 0,86 W/m/K a 80°C, che facilita un'efficiente dissipazione del calore e una gestione termica.



- Coefficiente di espansione termica: indagine del coefficiente di espansione termica (CTE) del materiale nelle direzioni X, Y e Z, garantendo la stabilità dimensionale e l'affidabilità.



VI. Applicazioni e possibilità future
- Patch antenna: esplorare come RT duroid 6010 sta rivoluzionando le prestazioni delle antenne patch.
- Sistemi di comunicazione satellitare: Discussione dei vantaggi dell'RT duroid 6010 nelle applicazioni di comunicazione satellitare.
- Amplificatori di potenza: sottolineare l'impatto di RT duroid 6010 sui progetti di amplificatori di potenza per una prestazione migliorata.
- Sistemi di prevenzione delle collisioni aerei: dimostrazione dell'affidabilità e della stabilità del RT duroid 6010 nei sistemi di prevenzione delle collisioni aerei.
- Sistemi di allarme radar a terra: Discussione dei vantaggi dell'RT duroid 6010 nei sistemi di allarme radar a terra.



Conclusione:
RT duroid 6010 è emerso come un punto di svolta nel mondo dei PCB, offrendo prestazioni eccezionali, affidabilità e flessibilità di progettazione.e resistenza meccanica, RT duroid 6010 apre nuove possibilità per applicazioni elettroniche avanzate.o mantenere prestazioni affidabili in ambienti difficili, RT duroid 6010 continua a spingere i confini della tecnologia PCB.
