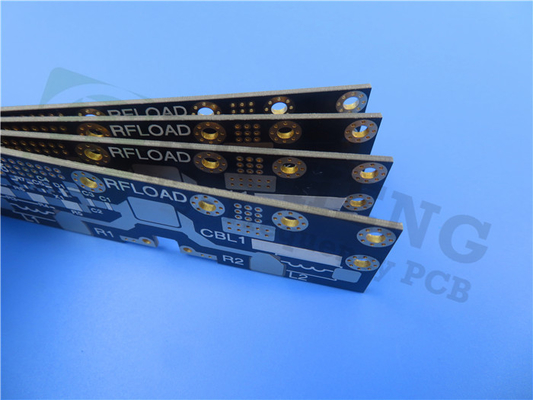

| Evidenziare: | PCB RF a doppio lato,Il doppio di 1.6MM ha parteggiato PWB,TMM3 RF PCB Board |
||
|---|---|---|---|
Introducendo il TMM3 PCB, una scheda di circuito stampato all'avanguardia progettata per offrire prestazioni e affidabilità eccezionali in una vasta gamma di applicazioni elettroniche.idrocarburi, e compositi polimerici termo-resistenti, il PCB TMM3 offre eccezionali proprietà elettriche, una costruzione precisa e una robusta durata.
Proprietà materiali ed elettriche:
Il PCB TMM3 utilizza una combinazione unica di composti polimerici ceramici, idrocarburici e termo-resistenti per fornire prestazioni superiori.032 a 10 GHz/23°C e un fattore di dissipazione estremamente basso di 0.002 alla stessa frequenza e temperatura, questo PCB garantisce una trasmissione del segnale efficiente e una perdita minima del segnale.Il coefficiente termico di Dk di 37 ppm/°C tra -55°C e 125°C garantisce prestazioni stabili in un'ampia gamma di temperatureIl PCB TMM3 è progettato per un funzionamento affidabile a temperature comprese tra -40°C e +85°C.
| Immobili | TMM3 | Direzione | Unità | Condizione | Metodo di prova | |
| Costante dielettrica,ε Processo | 3.27±0.032 | Z | 10 GHz | IPC-TM-650 2.5.5.5 | ||
| Costante dielettrica | 3.45 | - | - | da 8 GHz a 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazione (processo) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
| Coefficiente termico della costante dielettrica | +37 | - | ppm/°K | -55°C-125°C | IPC-TM-650 2.5.5.5 | |
| Resistenza all'isolamento | > 2000 | - | Oh, mio Dio. | C/96/60/95 della Commissione | ASTM D257 | |
| Resistenza al volume | 2 x 109 | - | Mohm.cm | - | ASTM D257 | |
| Resistenza superficiale | > 9x 10^9 | - | Oh, mio Dio. | - | ASTM D257 | |
| Forza elettrica (forza dielettrica) | 441 | Z | V/mil | - | Metodo IPC-TM-650 2.5.6.2 | |
| Proprietà termiche | ||||||
| Decomposizione a temperatura ((Td) | 425 | 425 | ° CTGA | - | ASTM D3850 | |
| Coefficiente di espansione termica - x | 15 | X | ppm/K | 0 a 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Coefficiente di espansione termica - Y | 15 | Y | ppm/K | 0 a 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Coefficiente di espansione termica - Z | 23 | Z | ppm/K | 0 a 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Conduttività termica | 0.7 | Z | W/m/K | 80 °C | ASTM C518 | |
| Proprietà meccaniche | ||||||
| Forza di buccia del rame dopo lo stress termico | 5.7 (1.0) | X,Y | Lb/pollice (N/mm) | dopo saldatura galleggiante 1 oz. EDC | Metodo IPC-TM-650 2.4.8 | |
| Forza flessibile (MD/CMD) | 16.53 | X,Y | kpsi | A | ASTM D790 | |
| Modulo flessibile (MD/CMD) | 1.72 | X,Y | Msi | A | ASTM D790 | |
| Proprietà fisiche | ||||||
| Assorbimento dell'umidità (2X2) | 1.27 mm (0,050") | 0.06 | - | % | D/24/23 | ASTM D570 |
| 3.18 mm (0,125") | 0.12 | |||||
| Gravità specifica | 1.78 | - | - | A | ASTM D792 | |
| Capacità termica specifica | 0.87 | - | J/g/K | A | Calcolato | |
| Processo senza piombo compatibile | - Sì. | - | - | - | - | |
Caratteristiche e vantaggi:
Il PCB TMM3 incorpora diverse caratteristiche e vantaggi che lo rendono una scelta ideale per applicazioni elettroniche esigenti.prevenzione di problemi legati allo stress termico. Con uno spessore compreso tra 0,0015 e 0,500 pollici (+/- 0,0015), questo PCB offre flessibilità nella progettazione e consente una personalizzazione precisa.garantire la durata a lungo termine. Il PCB TMM3 è resistente alle sostanze chimiche di processo, riducendo il rischio di danni durante la fabbricazione.garantire connessioni sicure in varie applicazioni.
Configurazione e dettagli di costruzione dello stackup:
Il PCB TMM3 presenta una configurazione rigida a 2 strati, che offre semplicità ed efficienza per una varietà di applicazioni.garantire una conducibilità ottimale e l'integrità del segnaleLa Rogers Core TMM3, con uno spessore di 1.524 mm (60 millimetri), offre un'eccellente stabilità strutturale e prestazioni elettriche.
Con una dimensione della scheda di 155,1 mm x 168,12 mm, offre ampio spazio per il posizionamento dei componenti e assicura una facilità di integrazione.che consentono disegni di circuiti complessi. La dimensione minima del foro di 0,45 mm consente la perforazione precisa e il montaggio dei componenti. L'assenza di vie cieche semplifica il processo di fabbricazione, rendendolo efficiente ed economico.di larghezza inferiore o uguale a 1 mm.6 mm e un peso di rame finito di 1 oz (1,4 mil) sugli strati esterni, il PCB TMM3 raggiunge il perfetto equilibrio tra durata e prestazioni.
Per garantire una conducibilità ottimale e una protezione contro la corrosione, il PCB presenta uno spessore di 20 μm attraverso il rivestimento e una finitura superficiale a livello di saldatura ad aria calda (HASL).La serigrafia superiore è di bianco nitido.La maschera di saldatura superiore è verde, fornendo un'attrazione visiva e una protezione funzionale.
Affidabilità e garanzia della qualità:
Il PCB TMM3 è sottoposto a test approfonditi e aderisce allo standard di qualità IPC-Class-2, garantendo prestazioni di alta qualità e affidabilità.garantire la sua funzionalità e il rispetto delle specifiche.
Applicazioni e disponibilità globale:
Il PCB TMM3 trova applicazioni in vari campi, tra cui circuiti RF e microonde, amplificatori e combinatori di potenza, filtri e accoppiatori, sistemi di comunicazione satellitare,antenne di sistemi di posizionamento globaleCon la disponibilità mondiale, questo PCB può essere facilmente accessibile e integrato in progetti in tutto il mondo.
Per eventuali richieste o domande tecniche, contattate Ivy all'indirizzo sales10@bichengpcb.com.Il nostro team è dedicato a fornire un supporto eccezionale al cliente e garantire l'implementazione di successo del TMM3 PCB nei vostri progetti.
