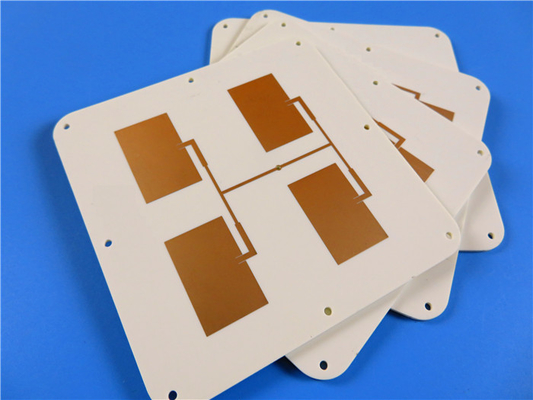

AD250C 1.524mm PCB ad alta frequenza con maschera di saldatura nera

AD250C 1.524mm PCB ad alta frequenza con maschera di saldatura nera

MOQ: 1pc
prezzo: USD 9.99-99.99/PCS
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Evidenziare:

PCB per microonde commerciali

,

AD250C PCB ad alta frequenza

,

PCB ad alta frequenza con maschera di saldatura

Descrizione del prodotto

Oggi parleremo di AD250C, un materiale laminato per microonde e RF progettato con una costante dielettrica bassa e strettamente controllata.



I laminati AD250C sono materiali a base di PTFE rinforzati con fibra di vetro.Il rinforzo in vetro tessuto garantisce una buona lavorabilità del circuito e consente la fabbricazione di schede di circuito ad alto rendimento.



Facciamo un tuffo nella scheda dati per esplorare le proprietà di AD250C.



AD250C Proprietà tipiche:



PIM: i valori tipici di PIM utilizzando fogli di rame ED trattati al contrario sono di -159 dBc a spessore di 30 millimetri e di -163 dBc a spessore di 60 millimetri.Questi valori sono ottenuti attraverso test PIM estesi a Rogers utilizzando un bi-tono, metodo riflesso su un veicolo di prova a microstriscia da 50Ω.



Costante dielettrica: il valore di processo è 2,52 a 10 GHz, con valori di progettazione Dk a 2.5Questo valore specifico è destinato alle applicazioni di antenna.



Fattore di dissipazione: a 10 GHz, il fattore di dissipazione è 0.0013, indicando perdite molto basse.

TCDk (coefficiente termico della costante dielettrica): AD250C ha un TCDk di -117ppm/oC, che è considerato un numero di livello medio.



Resistività al volume: AD250C presenta una resistività al volume di 4,8 x 108 Mohm/cm, e la resistività superficiale è di 4,1 x 107 Mohm, entrambi molto buoni.



Potenza elettrica: la potenza elettrica è di 979 V/mil secondo la norma IPC TM-650 2.5.6.2.



Disfunzione dielettrica: AD250C ha una disfunzione dielettrica superiore a 40 kV.

Passando alle proprietà termiche:



Proprietà elettriche AD250C Unità Condizioni di prova Metodo di prova
PIM (30mil/60mil) -159/-163 dBc Toni riflessi a 43 dBm a 1900 MHz, S1/S1 Rogers interno 50 ohm
Costante dielettrica (processo) 2.52 - 23°C @ 50% RH 10 GHz IPC TM-650 2.5.5.5
(IPC TM-650 2.5.5.3)
Costante dielettrica (progettazione) 2.50 - C-24/23/50 10 GHz Lunghezza di fase differenziale della microstrip
Fattore di dissipazione (processo) 0.0013 - 23°C @ 50% RH 10 GHz IPC TM-650 2.5.5.5
Coefficiente termico della costante dielettrica -117 ppm/oC 0°C a 100°C 10 GHz IPC TM-650 2.5.5.5
Resistenza al volume 4.8 x 108 Mohm-cm C-96/35/90 - IPC TM-650 2.5.17.1
Resistenza superficiale 4.1 x 107 Oh, mio Dio. C-96/35/90 - IPC TM-650 2.5.17.1
Resistenza elettrica (resistenza dielettrica) 979 V/mil - - IPC TM-650 2.5.6.2
Rottura dielettrica > 40 kV D-48/50 Direzione X/Y IPC TM-650 2.5.6
Proprietà termiche
Temperatura di decomposizione (T)d) > 500 ̊C 2 ore @ 105 ̊C 5% di perdita di peso IPC TM-650 2.3.40
Coefficiente di espansione termica - x 47 ppm/ ̊C - -55 °C a 288 °C IPC TM-650 2.4.41
Coefficiente di espansione termica - y 29 ppm/ ̊C - -55 °C a 288 °C IPC TM-650 2.4.41
Coefficiente di espansione termica - z 196 ppm/ ̊C - -55 °C a 288 °C IPC TM-650 2.4.41
Conduttività termica 0.33 W/mK - Direzione Z ASTM D5470
Tempo per la delaminazione > 60 Minuti come ricevuto 288 ̊C IPC TM-650 2.4.24.1
Forza di buccia del rame dopo lo stress termico 2.6
(14.8)
N/mm (lbs/in) 10s @ 288 ̊C Fogli da 35 μm IPC TM-650 2.4.8
Forza flessibile (MD/CMD) 8.8/6.4 (60.7/44.1) MPa (ksi) 25°C ± 3°C - ASTM D790
Resistenza alla trazione (MD/CMD) 6.0/5.6 (41.4/38.6) MPa (ksi) 23°C/50% RH - ASTM D3039/D3039-14
Modulo flessibile (MD/CMD) 885/778 (6.102/5.364) MPa (ksi) 25°C ± 3°C - Metodo di prova IPC-TM-650 2.4.4
Stabilità dimensionale (MD/CMD) 0.02/0.06 mil/pollice dopo l'incisione + la cottura - IPC-TM-650 2.4.39a
Proprietà fisiche
Infiammabilità V-0 - - - UL-94
Assorbimento di umidità 0.04 % E1/105 +D48/50 - IPC TM-650 2.6.2.1
Densità 2.28 g/cm3 C-24/23/50 - ASTM D792
Capacità termica specifica 0.813 J/g°K 2 ore a 105°C - ASTM E2716



Temperatura di decomposizione (Td): AD250C superiore a 500oC, misurata in condizioni di cottura di 2 ore a 105oC, con una perdita di peso del 5% secondo l'IPC TM-650 2.3.40.



Coefficiente di espansione termica: gli assi X e Y presentano un livello medio di coefficiente di espansione termica, mentre la direzione Z mostra un valore leggermente inferiore di 196 ppm/oC.



Conduttività termica: AD250C ha una conduttività termica di 0,33 W/m/K, che è a livello generale.



Continuiamo con le caratteristiche meccaniche:



Resistenza alla buccia: la resistenza alla buccia di 1 oz di foglio di rame dopo stress termico è di 2,6 N/mm, secondo l'IPC TM-650.

Resistenza alla flessione: nella direzione della macchina (MD), la resistenza alla flessione è di 8,8 MPa, mentre nella direzione della macchina (CMD), è di 6,4 MPa.



Resistenza alla trazione: la resistenza alla trazione è di 6,0 MPa in MD e di 5,6 MPa in CMD.



Modulo flessibile: nel MD, il modulo flessibile è di 885 MPa e nel CMD, 778 MPa.



Stabilità dimensionale: AD250C presenta una stabilità dimensionale di 0,02 mil/pollice nella direzione della macchina e di 0,06 mil/pollice nella direzione trasversale.



Ora, esploriamo le caratteristiche fisiche:



Fammabilità: AD250C è conforme alla norma 94V0.



Assorbimento di umidità: AD250C assorbe solo lo 0,04% di umidità.



Capacità termica specifica: la capacità termica specifica è di 0,813 J/g K e la densità di 2,28 g/cm3.



AD250C 1.524mm PCB ad alta frequenza con maschera di saldatura nera 0



Opzioni di PCB: Bicheng PCB può fornire schede a lato singolo, schede a doppio lato, schede a più strati e tipi ibridi utilizzando AD250C. Gli spessori standard sono 20 mil, 30 mil e 60 mil.



Spessore del rame: il rame finito sulle linee ferroviarie può essere di 1 oz e 2 oz.



Dimensioni massime del PCB: le dimensioni massime per i materiali AD250C sono di 400 mm per 500 mm, consentendo una sola scheda o più disegni su un pannello.



Maschera di saldatura: Bicheng PCB offre colori di maschera di saldatura come verde, nero, blu, rosso e giallo.



Possibilità di rivestimento: Sono disponibili varie opzioni di rivestimento per le pastiglie, tra cui oro immersivo, HASL, argento immersivo, stagno immersivo, OSP, oro puro, ENEPIG e rame nudo.



Materiale per PCB: Fabbricazione a partire da fibre di vetro/ceramica
Indicazione: AD250C
Costante dielettrica: 2.50 (10 GHz)
Fattore di dissipazione 0.0013 (10 GHz)
Numero di strati: PCB a una sola faccia, PCB a doppia faccia, PCB a più strati, PCB ibrido
spessore dielettrico: 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Peso di rame: 1 oz (35 μm), 2 oz (70 μm)
Dimensione del PCB: ≤ 400 mm x 500 mm
Maschera di saldatura: Verde, nero, blu, rosso, giallo, ecc.
Finitura superficiale: Oro immersivo, HASL, argento immersivo, stagno immersivo, OSP, placcato in oro puro, ENEPIG, rame nudo ecc.



I PCB AD250C trovano applicazioni in una varietà di settori, tra cui infrastrutture cellulari per antenne di stazioni base, sistemi di antenne telematiche automobilistiche e antenne radio satellitari commerciali.Le eccellenti prestazioni PIM di AD250C, con valori di PIM superiori a -157 dBc, lo rende una scelta ideale per i progettisti di antenne che desiderano ottenere una trasmissione di segnale di alta qualità.le proprietà termiche affidabili rendono AD250C una scelta affidabile per applicazioni ad alta frequenza in cui prestazioni e stabilità sono cruciali.

prodotti
Dettagli dei prodotti
AD250C 1.524mm PCB ad alta frequenza con maschera di saldatura nera
MOQ: 1pc
prezzo: USD 9.99-99.99/PCS
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Quantità di ordine minimo:
1pc
Prezzo:
USD 9.99-99.99/PCS
Imballaggi particolari:
Vuoto bags+Cartons
Tempi di consegna:
8-9 giorni lavorativi
Termini di pagamento:
T/T
Capacità di alimentazione:
5000pcs al mese
Evidenziare

PCB per microonde commerciali

,

AD250C PCB ad alta frequenza

,

PCB ad alta frequenza con maschera di saldatura

Descrizione del prodotto

Oggi parleremo di AD250C, un materiale laminato per microonde e RF progettato con una costante dielettrica bassa e strettamente controllata.



I laminati AD250C sono materiali a base di PTFE rinforzati con fibra di vetro.Il rinforzo in vetro tessuto garantisce una buona lavorabilità del circuito e consente la fabbricazione di schede di circuito ad alto rendimento.



Facciamo un tuffo nella scheda dati per esplorare le proprietà di AD250C.



AD250C Proprietà tipiche:



PIM: i valori tipici di PIM utilizzando fogli di rame ED trattati al contrario sono di -159 dBc a spessore di 30 millimetri e di -163 dBc a spessore di 60 millimetri.Questi valori sono ottenuti attraverso test PIM estesi a Rogers utilizzando un bi-tono, metodo riflesso su un veicolo di prova a microstriscia da 50Ω.



Costante dielettrica: il valore di processo è 2,52 a 10 GHz, con valori di progettazione Dk a 2.5Questo valore specifico è destinato alle applicazioni di antenna.



Fattore di dissipazione: a 10 GHz, il fattore di dissipazione è 0.0013, indicando perdite molto basse.

TCDk (coefficiente termico della costante dielettrica): AD250C ha un TCDk di -117ppm/oC, che è considerato un numero di livello medio.



Resistività al volume: AD250C presenta una resistività al volume di 4,8 x 108 Mohm/cm, e la resistività superficiale è di 4,1 x 107 Mohm, entrambi molto buoni.



Potenza elettrica: la potenza elettrica è di 979 V/mil secondo la norma IPC TM-650 2.5.6.2.



Disfunzione dielettrica: AD250C ha una disfunzione dielettrica superiore a 40 kV.

Passando alle proprietà termiche:



Proprietà elettriche AD250C Unità Condizioni di prova Metodo di prova
PIM (30mil/60mil) -159/-163 dBc Toni riflessi a 43 dBm a 1900 MHz, S1/S1 Rogers interno 50 ohm
Costante dielettrica (processo) 2.52 - 23°C @ 50% RH 10 GHz IPC TM-650 2.5.5.5
(IPC TM-650 2.5.5.3)
Costante dielettrica (progettazione) 2.50 - C-24/23/50 10 GHz Lunghezza di fase differenziale della microstrip
Fattore di dissipazione (processo) 0.0013 - 23°C @ 50% RH 10 GHz IPC TM-650 2.5.5.5
Coefficiente termico della costante dielettrica -117 ppm/oC 0°C a 100°C 10 GHz IPC TM-650 2.5.5.5
Resistenza al volume 4.8 x 108 Mohm-cm C-96/35/90 - IPC TM-650 2.5.17.1
Resistenza superficiale 4.1 x 107 Oh, mio Dio. C-96/35/90 - IPC TM-650 2.5.17.1
Resistenza elettrica (resistenza dielettrica) 979 V/mil - - IPC TM-650 2.5.6.2
Rottura dielettrica > 40 kV D-48/50 Direzione X/Y IPC TM-650 2.5.6
Proprietà termiche
Temperatura di decomposizione (T)d) > 500 ̊C 2 ore @ 105 ̊C 5% di perdita di peso IPC TM-650 2.3.40
Coefficiente di espansione termica - x 47 ppm/ ̊C - -55 °C a 288 °C IPC TM-650 2.4.41
Coefficiente di espansione termica - y 29 ppm/ ̊C - -55 °C a 288 °C IPC TM-650 2.4.41
Coefficiente di espansione termica - z 196 ppm/ ̊C - -55 °C a 288 °C IPC TM-650 2.4.41
Conduttività termica 0.33 W/mK - Direzione Z ASTM D5470
Tempo per la delaminazione > 60 Minuti come ricevuto 288 ̊C IPC TM-650 2.4.24.1
Forza di buccia del rame dopo lo stress termico 2.6
(14.8)
N/mm (lbs/in) 10s @ 288 ̊C Fogli da 35 μm IPC TM-650 2.4.8
Forza flessibile (MD/CMD) 8.8/6.4 (60.7/44.1) MPa (ksi) 25°C ± 3°C - ASTM D790
Resistenza alla trazione (MD/CMD) 6.0/5.6 (41.4/38.6) MPa (ksi) 23°C/50% RH - ASTM D3039/D3039-14
Modulo flessibile (MD/CMD) 885/778 (6.102/5.364) MPa (ksi) 25°C ± 3°C - Metodo di prova IPC-TM-650 2.4.4
Stabilità dimensionale (MD/CMD) 0.02/0.06 mil/pollice dopo l'incisione + la cottura - IPC-TM-650 2.4.39a
Proprietà fisiche
Infiammabilità V-0 - - - UL-94
Assorbimento di umidità 0.04 % E1/105 +D48/50 - IPC TM-650 2.6.2.1
Densità 2.28 g/cm3 C-24/23/50 - ASTM D792
Capacità termica specifica 0.813 J/g°K 2 ore a 105°C - ASTM E2716



Temperatura di decomposizione (Td): AD250C superiore a 500oC, misurata in condizioni di cottura di 2 ore a 105oC, con una perdita di peso del 5% secondo l'IPC TM-650 2.3.40.



Coefficiente di espansione termica: gli assi X e Y presentano un livello medio di coefficiente di espansione termica, mentre la direzione Z mostra un valore leggermente inferiore di 196 ppm/oC.



Conduttività termica: AD250C ha una conduttività termica di 0,33 W/m/K, che è a livello generale.



Continuiamo con le caratteristiche meccaniche:



Resistenza alla buccia: la resistenza alla buccia di 1 oz di foglio di rame dopo stress termico è di 2,6 N/mm, secondo l'IPC TM-650.

Resistenza alla flessione: nella direzione della macchina (MD), la resistenza alla flessione è di 8,8 MPa, mentre nella direzione della macchina (CMD), è di 6,4 MPa.



Resistenza alla trazione: la resistenza alla trazione è di 6,0 MPa in MD e di 5,6 MPa in CMD.



Modulo flessibile: nel MD, il modulo flessibile è di 885 MPa e nel CMD, 778 MPa.



Stabilità dimensionale: AD250C presenta una stabilità dimensionale di 0,02 mil/pollice nella direzione della macchina e di 0,06 mil/pollice nella direzione trasversale.



Ora, esploriamo le caratteristiche fisiche:



Fammabilità: AD250C è conforme alla norma 94V0.



Assorbimento di umidità: AD250C assorbe solo lo 0,04% di umidità.



Capacità termica specifica: la capacità termica specifica è di 0,813 J/g K e la densità di 2,28 g/cm3.



AD250C 1.524mm PCB ad alta frequenza con maschera di saldatura nera 0



Opzioni di PCB: Bicheng PCB può fornire schede a lato singolo, schede a doppio lato, schede a più strati e tipi ibridi utilizzando AD250C. Gli spessori standard sono 20 mil, 30 mil e 60 mil.



Spessore del rame: il rame finito sulle linee ferroviarie può essere di 1 oz e 2 oz.



Dimensioni massime del PCB: le dimensioni massime per i materiali AD250C sono di 400 mm per 500 mm, consentendo una sola scheda o più disegni su un pannello.



Maschera di saldatura: Bicheng PCB offre colori di maschera di saldatura come verde, nero, blu, rosso e giallo.



Possibilità di rivestimento: Sono disponibili varie opzioni di rivestimento per le pastiglie, tra cui oro immersivo, HASL, argento immersivo, stagno immersivo, OSP, oro puro, ENEPIG e rame nudo.



Materiale per PCB: Fabbricazione a partire da fibre di vetro/ceramica
Indicazione: AD250C
Costante dielettrica: 2.50 (10 GHz)
Fattore di dissipazione 0.0013 (10 GHz)
Numero di strati: PCB a una sola faccia, PCB a doppia faccia, PCB a più strati, PCB ibrido
spessore dielettrico: 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Peso di rame: 1 oz (35 μm), 2 oz (70 μm)
Dimensione del PCB: ≤ 400 mm x 500 mm
Maschera di saldatura: Verde, nero, blu, rosso, giallo, ecc.
Finitura superficiale: Oro immersivo, HASL, argento immersivo, stagno immersivo, OSP, placcato in oro puro, ENEPIG, rame nudo ecc.



I PCB AD250C trovano applicazioni in una varietà di settori, tra cui infrastrutture cellulari per antenne di stazioni base, sistemi di antenne telematiche automobilistiche e antenne radio satellitari commerciali.Le eccellenti prestazioni PIM di AD250C, con valori di PIM superiori a -157 dBc, lo rende una scelta ideale per i progettisti di antenne che desiderano ottenere una trasmissione di segnale di alta qualità.le proprietà termiche affidabili rendono AD250C una scelta affidabile per applicazioni ad alta frequenza in cui prestazioni e stabilità sono cruciali.
