Oggi parleremo di una tecnologia innovativa che sta trasformando il campo dei substrati per circuiti stampati: i laminati Rogers IsoClad 917.Questi laminati sono composti da fibre di vetro non tessute e compositi in PTFE in basso rapporto, consentendo loro di ottenere la più bassa costante dielettrica e il fattore di dissipazione della loro classe.
Il rinforzo in fibra di vetro non tessuta di questi laminati li rende adatti per applicazioni in cui sono richieste flessibilità e modellazione della scheda di circuito stampato,con una lunghezza massima di 20 mm o più, ma non superiore a 30 mmInoltre, le fibre più lunghe e casuali dei laminati e il processo di fabbricazione unico garantiscono una maggiore stabilità dimensionale e uniformità della costante dielettrica.superando i laminati simili disponibili sul mercato.
Cominciamo fornendo una panoramica delle caratteristiche tipiche di IsoClad 917.
Proprietà tipiche di IsoClad 917
Una caratteristica notevole è la sua costante dielettrica, che misura 2,17 o 2,20 a seconda della formulazione specifica.
IsoClad 917 vanta anche un fattore di dissipazione impressionantemente basso di 0,0013 a 10 GHz, indicando una minima perdita di energia durante la trasmissione del segnale.
Essa presenta una elevata resistività di volume di 1,5 x 10^10 MΩ-cm e una elevata resistività superficiale di 1,0 x 10^9 MΩ.
Con una resistenza di arco lungo superiore a 180 secondi e un'elevata tensione di rottura dielettrica superiore a 45 kV, l'IsoClad 917 dimostra eccellenti proprietà elettriche.
Per quanto riguarda le caratteristiche termiche, IsoClad 917 ha un coefficiente termico di Er di -157 ppm/°C,Il che implica che la sua costante dielettrica può cambiare di quella magnitudo per ogni grado Celsius di variazione di temperaturaTuttavia, in alcuni casi, può essere preferito un coefficiente inferiore.
Esso presenta un basso coefficiente di espansione termica di 46 ppm/°C nell'asse X, 47 ppm/°C nell'asse Y e 236 ppm/°C nell'asse Z.
Tuttavia, la sua conduttività termica è relativamente bassa a soli 0,263 W/mK a 100 °C.
Immobili | IsoClad 917 | Condizione | Metodo di prova |
Costante dielettrica @ 10 GHz | 2.17, 2.20 | C23/50 | IPC TM-650 2.5.5.5 |
Fattore di dissipazione @ 10 GHz | 0.0013 | C23/50 | IPC TM-650 2.5.5.5 |
Resistenza al volume (MΩ-cm) | 1.5 x 1010 | C96/35/90 | IPC TM-650 2.5.17.1 |
Resistenza superficiale (MΩ) | 1.0 x 109 | C96/35/90 | IPC TM-650 2.5.17.1 |
Resistenza all'arco (sec) | > 180 | D48/50 | ASTM D-495 |
Disgregazione dielettrica (kv) | > 45 | D48/50 | ASTM D-149 |
Coefficiente termico di Er (ppm/°C) | -157 | -10°C a +140°C | IPC TM-650 2.5.5.5 Adattato |
Coefficiente di espansione termica (ppm/°C) | 0°C a 100°C | IPC TM-650 2.4.24 Mettler 3000 analizzatore termomeccanico | |
Asse X | 46 | ||
Asse Y | 47 | ||
Asse Z | 236 | ||
Conduttività termica (W/mK) | 0.263 | 100°C | ASTM E-1225 |
Forza di buccia (lbs.per pollice) | 10 | Dopo il termico | IPC TM-650 2.4.8 |
Modulo di trazione (kpsi) | 133, 120 | A, 23°C | ASTM D-638 |
Resistenza alla trazione (kpsi) | 4.3, 3.8 | A, 23°C | ASTM D-882 |
Modulo di compressione (kpsi) | 182 | A, 23°C | ASTM D-695 |
Modulo flessibile (kpsi) | 213 | A, 23°C | ASTM D-790 |
Densità (g/cm)3) | 2.23 | A, 23°C | ASTM D-792 Metodo A |
Assorbimento idrico (%) | 0.04 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
Sgomberamento | |||
Perdita di massa totale (%) | 0.02 | 125°C, ≤10-6torr | Massimo 1,00% |
Materiale condensabile volatile raccolto (%) | 0.00 | Massimo 0,10% | |
Ripresa del vapore acqueo (%) | 0.02 | ||
Condensato visibile (±) | - No | ||
Infiammabilità | Risponde ai requisiti di UL94-V0 |
C48/23/50, E24/125 | UL 94 Bruciatura verticale IPC TM-650 2.3.10 |
IsoClad 917 offre anche proprietà meccaniche favorevoli, tra cui una resistenza alla buccia di 10 libbre per pollice dopo test termici, un modulo di trazione di 133-120 kpsi, una resistenza alla trazione di 4,3-3,8 kpsi,un modulo di compressione di 182 kpsi, e un modulo di flessione di 213 kpsi.
La densità di IsoClad 917 è di 2,23 g/cm3 a 23 °C, misurata con il metodo ASTM D-792 A. Ciò si traduce in un rapporto peso/volume relativamente elevato, che può essere vantaggioso in applicazioni specifiche.
In termini di assorbimento dell'acqua, ha un tasso relativamente basso dello 0,04% misurato da E1/105 + D24/23, il che lo rende meno suscettibile a danni legati all'umidità.
Passiamo alle sue proprietà di disgasamento.
IsoClad 917 presenta una perdita di massa totale minima dello 0,02%, ben al di sotto dell'allocazione massima dell'1,00% nella condizione di ≤ 10-6 torr a 125 °C.
Allo stesso modo, il materiale volatile condensabile raccolto è dello 0,00%, con un valore massimo ammissibile dello 0,10%.
Inoltre, il recupero del vapore acqueo è solo dello 0,02% e il condensato visibile è assente.
Infine, l'IsoClad 917 soddisfa i requisiti di infiammabilità di UL94-V0.

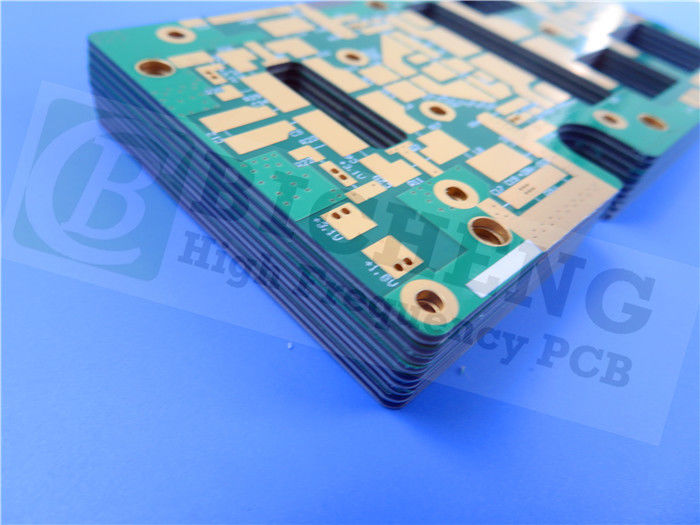

Ora, approfondiremo la nostra capacità di PCB usando substrati IsoClad 917.
La nostra capacità di PCB per IsoClad 917 include varie opzioni per il conteggio degli strati, come schede a lato singolo, schede a doppio lato, schede a più strati e disegni ibridi.
Offriamo pesi in rame su binari e pad con 1 oz (35 μm) e 2 oz (70 μm).
Gli spessori dielettrici sono disponibili in opzioni da 20 mil (0,508 mm), 31 mil (0,787 mm) e 62 mil (1,575 mm).
La dimensione massima delle schede di circuito è di 400 mm per 500 mm, consentendo schede di grandi dimensioni singole o più disegni all'interno di questo foglio.
Per soddisfare le vostre esigenze di progettazione, offriamo diverse opzioni di maschera di saldatura, tra cui verde, nero, blu, giallo e rosso.
Offriamo anche una varietà di finiture superficiali, come oro immersivo, HASL, argento immersivo, stagno immersivo, ENEPIG, OSP, rame nudo e placcatura in oro puro.
Materiale per PCB: | Fibra di vetro non tessuta / PTFE compositi |
Indicazione: | IsoClad 917 |
Costante dielettrica: | 2.17 o 2.20 (10 GHz) |
Fattore di dissipazione | 0.0013 (10 GHz) |
Numero di strati: | PCB a una sola faccia, a doppia faccia, a più strati, PCB ibridi |
Peso di rame: | 1 oz (35 μm), 2 oz (70 μm) |
Spessore dielettrico | 20 mil (0,508 mm), 31 mil (0,787 mm), 62 mil (1.575 mm) |
Dimensione del PCB: | ≤ 400 mm x 500 mm |
Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
Finitura superficiale: | Oro immersivo, HASL, argento immersivo, stagno immersivo, ENEPIG, OSP, rame nudo, placcato in oro puro, ecc. |
IsoClad 917 è ampiamente utilizzato in vari sistemi elettronici, tra cui antenne conformi, circuiti a strisce e micro strisce, sistemi di guida e sistemi radar, tra gli altri.
Per quanto riguarda la produzione, il materiale IsoClad 917 è compatibile con una vasta gamma di sistemi di attrezzatura.utensili standard o multilineari, e la punzonatura pre o post-incisione dipenderà dalle capacità e dalle preferenze dello stabilimento di produzione dei circuiti, nonché dai requisiti di registrazione desiderati.utilizzando perni a fessura, un formato di attrezzatura multilinea, e la foratura post-incisione saranno sufficienti.
Per migliorare la registrazione dello strato, si raccomanda di applicare un modello di flusso compatibile con il sistema adesivo selezionato tra i circuiti e attorno al perimetro del pannello.la conservazione di una maggiore quantità di rame contribuirà a migliorare la registrazione degli strati.
