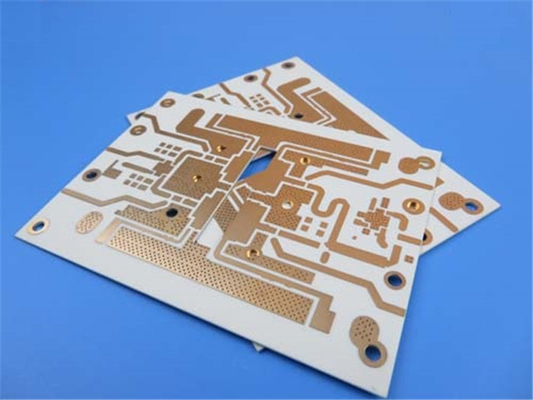

RO4003C 2 strati PCB ad alta frequenza costruiti su substrati 32 mil

RO4003C 2 strati PCB ad alta frequenza costruiti su substrati 32 mil

MOQ: 1 PCS
prezzo: USD9.99/PCS-99.99/PCS
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 pezzi al mese
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Evidenziare:

PCB di idrocarburi rinforzati in vetro tessuto

,

Un PWB ad alta frequenza di 2 strati

,

Substrati di PCB 32 mil

Descrizione del prodotto

Vi presentiamo il nostro PCB ad alte prestazioni costruito con il tessuto in vetro Rogers RO4003C rinforzato da idrocarburi/substrato in ceramica.Questo PCB rigido a due strati offre prestazioni elettriche eccezionali ed è progettato per applicazioni che richiedono frequenze di funzionamento più elevateCon le sue caratteristiche e i suoi vantaggi, è una scelta ideale per una vasta gamma di applicazioni.



Il substrato Rogers RO4003C utilizzato in questo PCB offre una bassa tolleranza dielettrica e una bassa perdita, garantendo proprietà elettriche stabili in una gamma di frequenze.Ciò consente la creazione di linee di trasmissione a impedenza controllata e di disegni ripetibili di filtri, garantendo una trasmissione del segnale affidabile e precisa.



Immobili RO4003C Direzione Unità Condizione Metodo di prova
Costante dielettrica,ε Processo 3.38±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Stripline stretta
Costante dielettrica 3.55 Z   da 8 a 40 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazione 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Coefficiente termico di ε +40 Z ppm/°C -50°C a 150°C IPC-TM-650 2.5.5.5
Resistenza al volume 1.7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistenza superficiale 4.2 x 109   COND A IPC-TM-650 2.5.17.1
Forza elettrica 31.2(780) Z Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Modulo di trazione 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 commercio ASTM D 638
Resistenza alla trazione 139(20.2)
100(14.5)
X
Y
MPa (ksi) NT1 commercio ASTM D 638
Forza flessibile 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Stabilità dimensionale < 0.3 X,Y mm/m
(millimetro/pollice)
dopo etch+E2/150°C IPC-TM-650 2.4.39A
Coefficiente di espansione termica 11
14
46
X
Y
Z
ppm/°C -55°C a 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA A IPC-TM-650 2.4.24.3
Td 425   °C TGA   ASTM D 3850
Conduttività termica 0.71   W/M/oK 80°C ASTM C518
Assorbimento di umidità 0.06   % 48 ore di immersione 0.060"
campione Temperatura 50°C
ASTM D 570
Densità 1.79   gm/cm3 23°C ASTM D 792
Forza della buccia di rame 1.05
(6.0)
  N/mm
(pli)
dopo la saldatura galleggiare 1 oz.
Fogli di EDC
IPC-TM-650 2.4.8
Infiammabilità N/A       UL 94
Processo senza piombo compatibile - Sì, sì.



La costante dielettrica del PCB di DK 3,38 +/- 0,05 a 10 GHz e un fattore di dissipazione di 0,0027 a 10 GHz contribuiscono ulteriormente alle sue eccellenti prestazioni elettriche.Queste proprietà consentono applicazioni con frequenze di funzionamento più elevate e lo rendono adatto per applicazioni a banda larga.

In termini di proprietà termiche, il PCB presenta un basso coefficiente termico di costante dielettrica e una bassa espansione dell'asse Z.Questo garantisce eccellente stabilità dimensionale e affidabile rivestito attraverso i foriInoltre, il basso coefficiente di espansione in piano consente al PCB di rimanere stabile in varie temperature di elaborazione del circuito.



L'accoppiamento di questo PCB è costituito da due strati con uno strato di rame di spessore di 35 μm su ciascun lato.Mantiene uno spessore di cartone finito di 0.9 mm e un peso di Cu finito di 1 oz (1,4 mil) sugli strati esterni. Con una traccia minima / spazio di 4/5 mil e una dimensione minima del foro di 0,5 mm, questo PCB offre una connettività precisa e affidabile.



Il PCB è rifinito con finitura superficiale in oro immersione, che fornisce un'eccellente solderabilità e resistenza alla corrosione.Vias da 5 mm riempiti e chiusi, migliorando l'affidabilità complessiva del PCB.



Con 47 componenti e un totale di 173 piastre, di cui 92 piastre per fori e 81 piastre SMT superiori, questo PCB offre flessibilità nel posizionamento dei componenti.garantire un'efficiente routing del segnale.



L'opera d'arte fornita è in formato Gerber RS-274-X e il PCB aderisce allo standard di qualità IPC-Class-2, garantendo un'elevata affidabilità e prestazioni.



Questo PCB trova applicazione in vari settori, tra cui antenne di stazioni base cellulari e amplificatori di potenza, tag di identificazione RF, radar e sensori automobilistici,e LNB per i satelliti di trasmissione diretta.

Siamo orgogliosi di offrire questo PCB di alta qualità a prezzi competitivi, disponibile per la spedizione in tutto il mondo.



RO4003C 2 strati PCB ad alta frequenza costruiti su substrati 32 mil 0


RO4003C: Scatenamento di alte prestazioni con substrato PCB avanzato



Introduzione:
Nel mondo dei circuiti stampati (PCB), l'innovazione sta costantemente guidando l'evoluzione dei dispositivi elettronici.un substrato di idrocarburi/ceramica rinforzato in vetro tessuto della Rogers CorporationQuesto materiale PCB all'avanguardia offre prestazioni elettriche, stabilità e affidabilità eccezionali, rendendolo una scelta ideale per applicazioni che richiedono alte frequenze di funzionamento.In questo articolo, approfondiremo la scheda di dati di RO4003C ed esploreremo le sue principali caratteristiche e benefici.

Substrati di PCB:


Il substrato RO4003C vanta proprietà notevoli che lo distinguono dai materiali convenzionali. Con una costante dielettrica di DK 3,38 +/- 0,05 a 10GHz e un fattore di dissipazione di 0,0027 a 10GHz,garantisce una bassa tolleranza dielettrica e una bassa perdita, consentendo proprietà elettriche stabili in un ampio intervallo di frequenza.Questa caratteristica rende il RO4003C adatto per applicazioni che richiedono una trasmissione precisa del segnale e linee di trasmissione a impedenza controllata.



La conduttività termica di 0,71 W/m/°K garantisce un'efficiente dissipazione del calore, mantenendo temperature di funzionamento ottimali per i componenti.Il substrato presenta una Tg (temperatura di transizione vetrosa) superiore a 280 °C, garantendo un'eccellente stabilità dimensionale e prestazioni a temperature elevate.



Inoltre, il substrato RO4003C dimostra una bassa espansione dell'asse Z, con conseguente rivestimento affidabile attraverso i fori e una migliore affidabilità complessiva del PCB.e asse Z valori di CTE (coefficiente di espansione termica) di 11 ppm/°C, 14ppm/°C e 46ppm/°C, rispettivamente, contribuiscono alla sua stabilità su un'ampia gamma di temperature di elaborazione del circuito.



Caratteristiche e vantaggi:


1. Tolleranza dielettrica bassa e perdita bassa:
- Abilita applicazioni con frequenze di funzionamento più elevate.
- Ideale per applicazioni a banda larga.
- consente la progettazione di linee di trasmissione a impedenza controllata e filtri ripetibili.



2Proprietà elettriche stabili rispetto alla frequenza:
- Garantisce una trasmissione di segnale costante.
- Facilita la creazione di progetti affidabili.



3. Basso coefficiente termico della costante dielettrica:
- Fornisce un'ottima stabilità dimensionale.
- Garantisce prestazioni affidabili in condizioni termiche variabili.



4. Basso espandimento dell'asse Z:
- Migliora l'affidabilità dei fori.
- Minimizza il rischio di guasto dovuto allo stress termico.



5. Basso coefficiente di espansione in piano:
- Mantenere la stabilità a diverse temperature di elaborazione del circuito.
- Riduce il rischio di deformazione o distorsione.



6. Processo di fabbricazione in volume:
- Può essere fabbricato utilizzando processi di vetro epossidici standard.
- offre una soluzione conveniente per la produzione su larga scala.


Applicazioni:
Il substrato RO4003C trova applicazione in vari settori industriali, tra cui:



1Antenne e amplificatori di potenza della stazione base cellulare:
- Consente la trasmissione e la ricezione di segnali ad alta frequenza.
- Garantisce prestazioni stabili e affidabili in ambienti di comunicazione wireless esigenti.



2Tag di identificazione RF:
- agevola una trasmissione di dati efficiente e accurata.
- Supporta applicazioni RFID ad alta frequenza.



3- Radar e sensori per autoveicoli:
- Consente di rilevare e misurare con precisione i sistemi di sicurezza automobilistica.
- Garantisce prestazioni affidabili in ambienti difficili.



4. LNB è per satelliti di trasmissione diretta:
- consente un'efficiente ricezione e elaborazione dei segnali nei sistemi di comunicazione satellitare.
- Supporta la trasmissione ad alta frequenza.



Conclusione:
Il substrato PCB RO4003C della Rogers Corporation è un punto di svolta per le applicazioni elettroniche ad alte prestazioni.e affidabilità aprono nuove possibilità per progettisti e ingegneriCon prestazioni elettriche eccezionali, linee di trasmissione a impedenza controllata e proprietà elettriche stabili su diverse frequenze,RO4003C consente lo sviluppo di dispositivi elettronici all'avanguardiaChe si tratti di stazioni base cellulari, tag di identificazione RF, radar automobilistici o sistemi di comunicazione satellitare,RO4003C è il substrato di scelta per coloro che cercano prestazioni e affidabilità senza pari nei loro progetti di PCB.
