Evidenziare: | Fabbricazione a caldo per la saldatura ad aria calda,AD250C Tavola a circuito rigido a doppio lato,Tavola di circuito rigido a doppio lato da 60 millimetri |
---|
Vi presentiamo la nostra ultima spedizione di PCB basata sul materiale AD250 avanzato, progettato specificamente per applicazioni commerciali a microonde e RF.Il laminato AD250C offre una costante dielettrica strettamente controllata di 2.50, garantendo prestazioni e affidabilità superiori nelle attuali infrastrutture di telecomunicazione.
Caratteristiche chiave:
Rogers AD250C tessuto di vetro rinforzato PTFE Antenna Grade laminati forniscono la base per questo PCB.questo materiale offre caratteristiche elettriche preciseIl PCB presenta una bassa tangente di perdita di 0,0013 a 10 GHz e frequenze della stazione base, garantendo un'eccellente prestazione del circuito.rendendolo altamente resistente in ambienti ad alta temperaturaInoltre, il laminato AD250C vanta un tasso di assorbimento dell'umidità estremamente basso, pari a 0.04% e presenta un'eccellente stabilità dimensionale con un coefficiente di espansione termica (CTE) di 47 ppm/°C (asse X), 29 ppm/°C (asse Y) e 196 ppm/°C (asse Z).
Proprietà elettriche | AD250C | Unità | Condizioni di prova | Metodo di prova | |
PIM (30mil/60mil) | -159/-163 | dBc | Toni riflessi a 43 dBm a 1900 MHz, S1/S1 | Rogers interno 50 ohm | |
Costante dielettrica (processo) | 2.52 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.5.5.3) |
Costante dielettrica (progettazione) | 2.50 | - | C-24/23/50 | 10 GHz | Lunghezza di fase differenziale della microstrip |
Fattore di dissipazione (processo) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
Coefficiente termico della costante dielettrica | -117 | ppm/oC | 0°C a 100°C | 10 GHz | IPC TM-650 2.5.5.5 |
Resistenza al volume | 4.8 x 108 | Mohm-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Resistenza superficiale | 4.1 x 107 | Oh, mio Dio. | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Resistenza elettrica (resistenza dielettrica) | 979 | V/mil | - | - | IPC TM-650 2.5.6.2 |
Rottura dielettrica | > 40 | kV | D-48/50 | Direzione X/Y | IPC TM-650 2.5.6 |
Proprietà termiche | |||||
Temperatura di decomposizione (T)d) | > 500 | ̊C | 2 ore @ 105 ̊C | 5% di perdita di peso | IPC TM-650 2.3.40 |
Coefficiente di espansione termica - x | 47 | ppm/ ̊C | - | -55 °C a 288 °C | IPC TM-650 2.4.41 |
Coefficiente di espansione termica - y | 29 | ppm/ ̊C | - | -55 °C a 288 °C | IPC TM-650 2.4.41 |
Coefficiente di espansione termica - z | 196 | ppm/ ̊C | - | -55 °C a 288 °C | IPC TM-650 2.4.41 |
Conduttività termica | 0.33 | W/mK | - | direzione z | ASTM D5470 |
Tempo per la delaminazione | > 60 | Minuti | come ricevuto | 288 ̊C | IPC TM-650 2.4.24.1 |
Proprietà meccaniche | |||||
Forza di buccia del rame dopo lo stress termico | 2.6 (14.8) |
N/mm (lbs/in) | 10s @ 288 ̊C | Fogli da 35 μm | IPC TM-650 2.4.8 |
Forza flessibile (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
Resistenza alla trazione (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
Modulo flessibile (MD/CMD) | 885/778 (6.102/5.364) | MPa (ksi) | 25°C ± 3°C | - | Metodo di prova IPC-TM-650 2.4.4 |
Stabilità dimensionale (MD/CMD) | 0.02/0.06 | mil/pollice | dopo l'incisione + la cottura | - | IPC-TM-650 2.4.39a |
Proprietà fisiche | |||||
Infiammabilità | V-0 | - | - | - | UL-94 |
Assorbimento di umidità | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
Densità | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
Capacità termica specifica | 0.813 | J/g°K | 2 ore a 105°C | - | ASTM E2716 |
Vantaggi:
La bassa tangente di perdita (< 0,002 a 10 GHz) di questo PCB consente prestazioni di circuito superiori su una vasta gamma di bande di frequenza wireless.il PCB garantisce prestazioni di circuito coerenti e prevedibiliIl materiale ceramico utilizzato nel laminato AD250 fornisce una eccezionale stabilità della costante dielettrica durante i cambiamenti di temperatura.L'intermodulazione passiva (PIM) molto bassa di -159 dBc a 30 mil, 1900 MHz riduce significativamente le interferenze del segnale, con conseguente miglioramento delle prestazioni dell'antenna.L'eccellente stabilità dimensionale del PCB migliora la ripetibilità delle prestazioni del circuito e contribuisce ad elevati rendimenti di produzioneRispetto ai tipici laminati a base di PTFE, questo PCB offre una maggiore affidabilità e prestazioni.
Dettagli di costruzione:

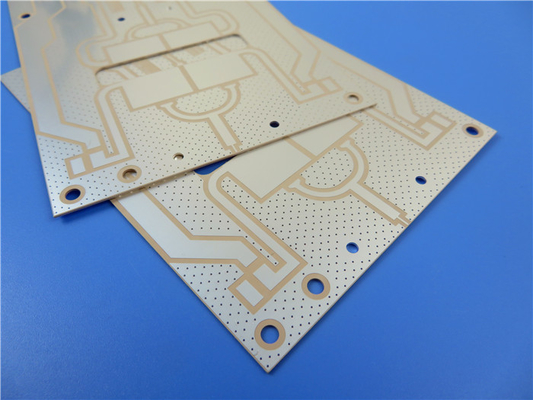

Questo PCB è una costruzione rigida a 2 strati con la seguente accoppiatura: Copper_layer_1 (35 μm), AD250C (1,524 mm o 60 mil) e Copper_layer_2 (35 μm).6 mm e un peso di rame finito di 1 oz (1.4 mils) per gli strati esterni, raggiungendo un equilibrio tra durata e prestazioni.
Specifiche aggiuntive:
Le dimensioni della scheda sono di 355 mm x 210 mm (1 PCS) con una tolleranza di +/- 0,15 mm. Supporta una traccia/spazio minima di 6/6 mil e una dimensione minima del foro di 0,4 mm. Questo PCB non ha vias cieche.Dispone di una finitura superficiale a livello di saldatura ad aria calda e non ha serigrafie in alto o in basso o maschere di saldaturaPrima della spedizione, ogni PCB subisce un test elettrico al 100% per garantire prestazioni ottimali.
Statistiche:
Questo PCB è composto da 118 componenti, 260 pad, 118 pad per il buco, 142 pad SMT superiori e nessun pad SMT inferiore.
Norme e disponibilità:
Questo PCB è conforme agli standard IPC-Class-2, garantendo elevati standard di produzione e prestazioni.fornire ai clienti di tutto il mondo l'accesso alle sue caratteristiche e prestazioni eccezionali.
Applicazioni:
Questo PCB versatile trova applicazioni in vari campi, tra cui le antenne delle stazioni base delle infrastrutture cellulari, i sistemi di antenne telematiche automobilistiche e le antenne radio satellitari commerciali.Scegli il nostro PCB basato su AD250 per affidabili, soluzioni ad alte prestazioni per applicazioni commerciali a microonde e RF.
Materiale per PCB: | Fabbricazione a partire da fibre di vetro/ceramica |
Indicazione: | AD250C |
Costante dielettrica: | 2.50 (10 GHz) |
Fattore di dissipazione | 0.0013 (10 GHz) |
Numero di strati: | PCB a doppio lato, PCB a più strati, PCB ibrido |
Peso di rame: | 1 oz (35 μm), 2 oz (70 μm) |
Spessore dielettrico | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
Dimensione del PCB: | ≤ 400 mm x 500 mm |
Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
Finitura superficiale: | Oro immersivo (ENIG), HASL, argento immersivo, stagno immersivo, OSP, ENEPIG, rame nudo, placcato in oro puro, ecc. |
