| Evidenziare: | PCB ad alta frequenza di PTFE ricoperti di ceramica,Nessuna superficie finisce PCB ad alta frequenza,Tavola PCB RF ad alta frequenza 20mil |
||
|---|---|---|---|
Vi presentiamo il nostro nuovo PCB basato sul materiale RT/duroid 6035HTC ad alta frequenza.Il substrato RT/duroid 6035HTC ad alta frequenza è un materiale di circuito all'avanguardia progettato specificamente per applicazioni RF e microonde ad alta potenza. Con i suoi compositi PTFE riempiti di ceramica, questo PCB eccezionale offre prestazioni e affidabilità senza pari.
Caratteristiche:
1. DK di 3,5 +/- 0,05 a 10 GHz/23°C: il PCB fornisce una costante dielettrica stabile, garantendo una costante integrità del segnale e caratteristiche elettriche precise.
2. Fattore di dissipazione di 0,0013 a 10 GHz/23°C: con una tangente di perdita bassa, questo PCB presenta eccellenti prestazioni ad alta frequenza, riducendo al minimo la perdita e la distorsione del segnale.
3. Coefficiente termico della costante dielettrica di -66 ppm/°C: la stabilità termica del PCB garantisce un funzionamento affidabile in una vasta gamma di temperature, salvaguardando dalle fluttuazioni delle prestazioni.
4Assorbimento dell'umidità 0,06%: il basso tasso di assorbimento dell'umidità migliora la durata del PCB e previene la degradazione causata dall'esposizione all'umidità.
5Conduttività termica di 1,44 W/m/K a 80°C: con elevata conduttività termica, questo PCB dissipa efficacemente il calore, consentendo temperature di funzionamento più basse per applicazioni ad alta potenza.
6. CTE nell'asse X di 19 ppm/°C, nell'asse Y di 19 ppm/°C e nell'asse Z di 39 ppm/°C: il basso coefficiente di espansione termica del PCB riduce al minimo il rischio di deformazione o di danneggiamento a causa di variazioni di temperatura.
| NT1 di cui all'articolo 2 | |||||
| Immobili | NT1comunicazione | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica,ε Processo | 3.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta | |
| Costante dielettrica | 3.6 | Z | 8 GHz - 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazione | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Coefficiente termico di ε | - 66 | Z | ppm/°C | -50 °C a 150 °C | mod IPC-TM-650, 2.5.5.5 |
| Resistenza al volume | 108 | MΩ.cm | A | IPC-TM-650, 2.5.17.1 | |
| Resistenza superficiale | 108 | MΩ | A | IPC-TM-650, 2.5.17.1 | |
| Stabilità dimensionale | - 0,11 - 0.08 | CMD MD | mm/m (mils/pollici) | 0Spessore dopo incisione "+E4/105 | IPC-TM-650 2.4.39A |
| Modulo di trazione | 329 244 | MD CMD | kpsi | 40 ore @23°C/50RH | ASTM D638 |
| Assorbimento di umidità | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Coefficiente di espansione termica (-50 °C a 288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
| Conduttività termica | 1.44 | W/m/k | 80°C | ASTM C518 | |
| Densità | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| Forza della buccia di rame | 7.9 | pi | 20 secondi @ 288 °C | IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | UL 94 | |||
| Processo senza piombo compatibile | - Sì, sì. | ||||
Vantaggi:
1. Alta conduttività termica: la capacità di dissipazione del calore dielettrico migliorata del PCB RT/duroide 6035HTC consente temperature di funzionamento più basse, garantendo prestazioni e affidabilità ottimali,in particolare nelle applicazioni ad alta potenza.
2. Tangente a bassa perdita: con eccellenti prestazioni ad alta frequenza, questo PCB riduce al minimo la perdita e la distorsione del segnale, consentendo una trasmissione precisa e affidabile di segnali RF e microonde.
3. foglio di rame termicamente stabile a basso profilo e con trattamento inverso: il foglio di rame del PCB, con proprietà di basso profilo e di trattamento inverso,offre una minore perdita di inserimento e un'eccellente stabilità termica per le tracce, con conseguente maggiore integrità e durata del segnale.
4Sistema di riempimento avanzato: l'innovativo sistema di riempimento utilizzato in questo PCB migliora la perforatezza e prolunga la vita degli utensili, superando le prestazioni dei materiali di circuito che contengono riempitivi di allumina.
| Materiale per PCB: | PTFE composti di ceramica |
| Indicazione: | NT1comunicazione |
| Costante dielettrica: | 3.50±0.05 |
| Numero di strati: | PCB a doppio strato, a più strati e ibridi |
| Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore del PCB: | 10 mil (0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil ((1,524 mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | rame nudo, HASL, ENIG, OSP ecc. |
PCB stackup:

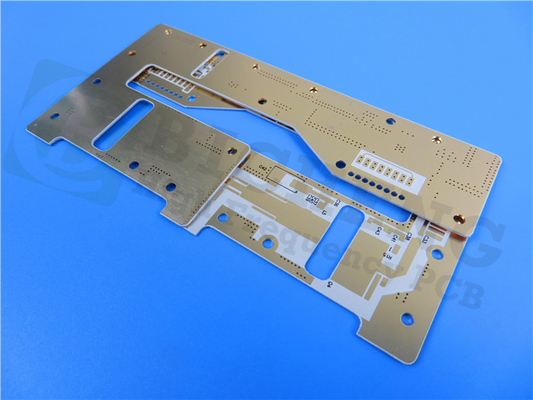

Questo PCB rigido a due strati presenta uno strato di rame di 35 μm su entrambi i lati, sandwiching il materiale RT/duroide 6035HTC con uno spessore di 0,508 mm (20 mil).La progettazione dello stackup garantisce una trasmissione ottimale del segnale e l'integrità strutturale.
Dettagli di costruzione del PCB:
Le dimensioni di questo PCB di 200,5 mm x 41,5 mm, con una tolleranza di +/- 0,15 mm. Supporta una traccia/spazio minima di 4/6 mil e una dimensione minima del foro di 0,3 mm.e il peso del rame finito è di 1 oz (1Con uno spessore di verniciatura di 20 μm e una finitura superficiale in rame nudo, questo PCB è pronto a soddisfare le esigenze di applicazioni ad alta frequenza.Non ha finiture di seta in alto o in bassoOgni PCB subisce un rigoroso test elettrico al 100% prima della spedizione, garantendo una funzionalità e affidabilità ottimali.
Statistiche sui PCB:
Questo PCB è composto da 26 componenti e un totale di 100 pad, con 58 pad per il foro e 42 pad per la tecnologia di montaggio in superficie superiore (SMT).Il PCB comprende 47 vie e è progettato per ospitare 5 reti, fornendo versatilità per varie configurazioni di circuito.
Standard accettato e disponibilità:
Questo PCB aderisce allo standard IPC-Class-2, garantendo una produzione e un montaggio di alta qualità.
Applicazioni tipiche:
Il PCB RT/duroide 6035HTC è ideale per una serie di applicazioni, tra cui:
- amplificatori RF e microonde ad alta potenza
- Amplificatori di energia
- Accoppiatori
- Filtri.
- Combinatori
- Divisori di potenza
Vivi le prestazioni e l'affidabilità superiori del PCB ad alta frequenza RT/duroide 6035HTC.e la costruzione avanzata lo rendono la scelta perfetta per richieste di alta potenza RF e applicazioni a microonde.
