PTFE laminato con ceramica ad alta frequenza RF PCB Board 2 strati RO3003G2

MOQ:	1pc
prezzo:	USD9.99-99.99/PCS
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 pezzi al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

CINESE

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Materiale per PCB:

RO3003G2

numero di strati:

2 strati

Costante dielettrica:

Fattore di dissipazione:

0,0011

Dimensione del PCB:

≤400 mm x 500 mm

Peso di rame:

1oz (35µm), 2oz (70µm)

Evidenziare:

Fabbricazione a partire da materiali di base

Dischi per PCB RO3003G2

2 strati PCB ad alta frequenza

Descrizione del prodotto

Materiale Introduzione

I laminati PTFE ad alta frequenza e riempiti di ceramica di Rogers RO3003G2 sono un'estensione delle soluzioni RO3003 leader del settore di Rogers.,con particolare attenzione alle esigenze della prossima generazione di applicazioni radar automobilistiche a onde millimetriche.

L'incorporazione di un contenuto ottimizzato di resina e di riempimento, insieme all'utilizzo di rame ED a profilo molto basso, fornisce una perdita di inserimento ridotta.Questa caratteristica rende i laminati RO3003G2 adatti per l'implementazione in sistemi avanzati di assistenza al conducente (ADAS), come il controllo di velocità adattivo, avviso di collisione in avanti, frenata attiva e assistenza al cambio corsia.

Caratteristiche

1La costante dielettrica di 3,00 a 10 GHz e 3,07 a 77 GHz.

2. rame ED a profilo molto basso (VLP).

3. costruzione omogenea che incorpora rame VLP ED e porosità dielettrica ridotta.

4Sistema di riempimento migliorato.

Benefici

1- Performance di prima classe per perdita di inserimento.

2. Minimizzare la variazione della costante dielettrica nel PCB finito.

3- abilitare la tendenza all'uso di vie di diametro più piccolo; sistema di riempimento migliorato con piccole particelle arrotondate

4. impronta manifatturiera globale.

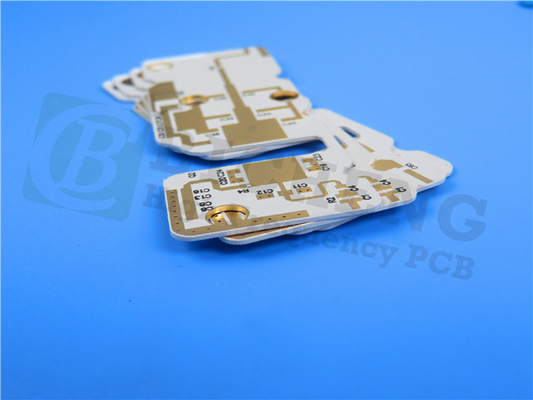

PTFE laminato con ceramica ad alta frequenza RF PCB Board 2 strati RO3003G2 0

La nostra capacità di PCB (laminati RO3003G2)

Materiale per PCB:	Laminati di PTFE riempiti di ceramica
Indicazione:	RO3003G2
Costante dielettrica:	3
Fattore di dissipazione	0.0011
Numero di strati:	PCB a una sola faccia, a doppia faccia, a più strati, PCB ibridi
Peso di rame:	1 oz (35 μm), 2 oz (70 μm)
Spessore dielettrico	5 mil (0,127 mm), 10 mil (0,254 mm)
Dimensione del PCB:	≤ 400 mm x 500 mm
Maschera di saldatura:	Verde, nero, blu, giallo, rosso, ecc.
Finitura superficiale:	Oro per immersione, HASL, argento per immersioneEr, stagno per immersione, ENEPIG, OSP, rame nudo, oro puro ecc.

Applicazioni tipiche

1Controllo di crociera adattivo

2Avvertimento di collisione.

3. Assistente di frenata attivo

4Assistenza al cambio corsia

5- Pilota di traffico.

6- Pilota di parcheggio.

7. rilevamento del punto cieco

RO3003G2️S foglio dati

Proprietà	RO3003G2	Direzione	Unità	condizione	Metodo di prova
Costante dielettrica	30,00 ± 0.04	Z	-	10 GHz 23°C	IPC-TM-650 2.5.5.5 Stripline stretta
Costante dielettrica	3.07	Z	-	77 GHz	Fase differenziale Metodo della lunghezza
Fattore di dissipazione, tan d	0.0011	Z	-	10 GHz 23°C	IPC-TM-650 2.5.5.5
Coefficiente termico di er	- 35 anni.	Z	ppm/°C	10 GHz -50 a 150°C	IPC-TM-650 2.5.5.5
Stabilità dimensionale	- Zero.16 - Zero.14	X Y	mm/m	Metodo C	IPC TM-650 2.2.4
Resistenza al volume	1.4 x 10⁹	-	MΩ•cm	COND A	IPC 2.5.17.1
Resistenza superficiale	2.6 x 10⁸	-	MΩ	COND A	IPC 2.5.17.1
Modulo di trazione	378 396	X Y	KSI	23°C	ASTM D638
Assorbimento di umidità	0.06	-	%	D48/50	IPC-TM-650 2.6.2.1
Calore specifico	0.73 0.83	Z	J/g/K	0°C 50°C	ASTM E1269-11
Conduttività termica	0.43	Z	W/m/K	50°C	ASTM D5470
Coefficiente di espansione termica	16 17 18	X Y Z	ppm/°C	23°C/50% RH	IPC-TM-650 2.4.41
Td	500	-	° CTGA	-	ASTM D3850
Densità	2.15	-	gm/cm³	23°C	ASTM D792
Forza della buccia di rame	12.0	-	Lb/in	1/2 oz. EDC Dopo la saldatura galleggiante	IPC-TM-2.4.8
Infiammabilità	V-0	-	-	-	UL 94
Processo libero da piombo compatibile	- Sì.	-	-	-	-

PTFE laminato con ceramica ad alta frequenza RF PCB Board 2 strati RO3003G2 1
