| Materiale: | TMM4 | Spessore: | 25mil |
|---|---|---|---|
| Finitura superficiale: | Oro per immersione | Maschera della lega per saldatura: | verde |
| Evidenziare: | PWB ad alta frequenza dell'oro di immersione,PCB ad alta frequenza a due strati,Maschera di saldatura verde PCB ad alta frequenza |
||

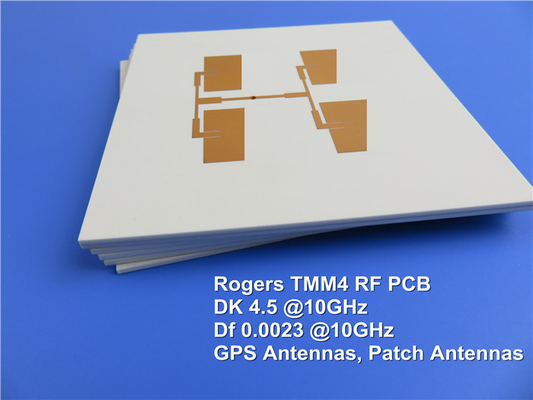

Oggi, la caratteristica è il nostro PCB appena spedito basato su substrati TMM4.TMM4 è un materiale a microonde termoreponibile progettato appositamente per applicazioni a strisce e microstrisce ad alta affidabilità di perforaturaQuesta ceramica, idrocarburi,Il composito polimerico termo-resistente combina i vantaggi meccanici e chimici dei laminati ceramici e tradizionali in PTFE, eliminando al contempo la necessità di tecniche di produzione specializzate.
Con una costante dielettrica (Dk) di 4,50 +/- 0,045 e un fattore di dissipazione di 0,0020 a 10 GHz, TMM4 fornisce prestazioni elettriche eccellenti per circuiti RF e microonde.Il suo coefficiente termico Dk di 15 ppm/°K garantisce la stabilità su un'ampia gamma di temperature, mentre il coefficiente di espansione termica corrispondente al rame garantisce l'integrità dimensionale.rendendolo eccezionalmente resistente al caloreCon una conduttività termica di 0,7 W/mk, dissipa efficacemente il calore, contribuendo all'affidabilità complessiva del sistema.
| TMM4 Valore tipico | ||||||
| Immobili | TMM4 | Direzione | Unità | Condizione | Metodo di prova | |
| Costante dielettrica,ε Processo | 4.5±0.045 | Z | 10 GHz | IPC-TM-650 2.5.5.5 | ||
| Costante dielettrica | 4.7 | - | - | da 8 GHz a 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazione (processo) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
| Coefficiente termico della costante dielettrica | +15 | - | ppm/°K | -55°C-125°C | IPC-TM-650 2.5.5.5 | |
| Resistenza all'isolamento | > 2000 | - | Oh, mio Dio. | C/96/60/95 della Commissione | ASTM D257 | |
| Resistenza al volume | 6 x 108 | - | Mohm.cm | - | ASTM D257 | |
| Resistenza superficiale | 1 x 109 | - | Oh, mio Dio. | - | ASTM D257 | |
| Forza elettrica (forza dielettrica) | 371 | Z | V/mil | - | Metodo IPC-TM-650 2.5.6.2 | |
| Proprietà termiche | ||||||
| Decomposizione a temperatura ((Td) | 425 | 425 | ° CTGA | - | ASTM D3850 | |
| Coefficiente di espansione termica - x | 16 | X | ppm/K | 0 a 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Coefficiente di espansione termica - Y | 16 | Y | ppm/K | 0 a 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Coefficiente di espansione termica - Z | 21 | Z | ppm/K | 0 a 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Conduttività termica | 0.7 | Z | W/m/K | 80 °C | ASTM C518 | |
| Proprietà meccaniche | ||||||
| Forza di buccia del rame dopo lo stress termico | 5.7 (1.0) | X,Y | Lb/pollice (N/mm) | dopo saldatura galleggiante 1 oz. EDC | Metodo IPC-TM-650 2.4.8 | |
| Forza flessibile (MD/CMD) | 15.91 | X,Y | kpsi | A | ASTM D790 | |
| Modulo flessibile (MD/CMD) | 1.76 | X,Y | Msi | A | ASTM D790 | |
| Proprietà fisiche | ||||||
| Assorbimento dell'umidità (2X2) | 1.27 mm (0,050") | 0.07 | - | % | D/24/23 | ASTM D570 |
| 3.18 mm (0,125") | 0.18 | |||||
| Gravità specifica | 2.07 | - | - | A | ASTM D792 | |
| Capacità termica specifica | 0.83 | - | J/g/K | A | Calcolato | |
| Processo senza piombo compatibile | - Sì. | - | - | - | - | |
Le proprietà meccaniche del TMM4 resistono al flusso di flusso e al flusso di freddo, garantendo prestazioni e affidabilità a lungo termine.L'uso di una resina termo-resistente nella sua composizione consente un'affidabile legatura del filo senza il rischio di sollevamento del cuscinetto o deformazione del substrato. TMM4 è compatibile con tutti i processi PWB comuni, rendendolo versatile e facile da integrare nei flussi di lavoro di produzione esistenti.
Questo PCB è una scheda rigida a due strati con un peso di rame di 35 μm su ogni strato esterno.La traccia minima/spazio è di 6/8 mil., e la dimensione minima del foro è di 0,35 mm. Esso subisce un esame elettrico completo al 100% prima della spedizione, garantendo la sua qualità e affidabilità.
| Materiale per PCB: | Composto di polimeri ceramici, idrocarburi e termo-resistenti |
| Indicatore: | TMM4 |
| Costante dielettrica: | 4.5 ± 0,045 (processo); 4.7 (progettazione) |
| Numero di strati: | 1 strato, 2 strato |
| Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore del laminato: | 15 mil (0.381mm), 20 mil (0.508mm), 25 mil (0.635mm), 30 mil (0.762mm), 50 mil (1.270mm), 60 mil (1.524mm), 75 mil (1.905mm), 100 mil (2.540mm), 125 mil (3.175mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | rame nudo, HASL, ENIG, stagno per immersione, oro puro (senza nichel sotto l'oro), OSP. |
I PCB TMM4 trovano applicazioni in un'ampia gamma di settori industriali. Sono particolarmente adatti per circuiti RF e microonde, amplificatori di potenza, combinatori, filtri, accoppiatori,sistemi di comunicazione satellitare, antenne di sistemi di posizionamento globale, antenne a patch, polarizzatori dielettrici e lenti, e chip tester.e compatibilità con i processi PWB standard, i PCB TMM4 offrono prestazioni e durata eccezionali.
Questi PCB basati su TMM4 rispettano lo standard di qualità IPC-Class-2 e sono disponibili in tutto il mondo.garantire la compatibilità con i processi di fabbricazione di PCB standard.
Con le sue eccezionali prestazioni elettriche, affidabilità meccanica e compatibilità con i processi PWB standard,I PCB TMM4 offrono una soluzione affidabile e di alta qualità per le applicazioni RF e microonde più esigentiCon disponibilità e supporto in tutto il mondo, i PCB TMM4 consentono agli ingegneri e ai progettisti di liberare la loro creatività e spingere i confini di ciò che è possibile nel mondo dei circuiti RF e microonde.
