Numero di strati: | 2-layer | Spessore: | 60.7mil |
---|---|---|---|
Peso del rame: | 1 oz | Finitura superficiale: | Oro per immersione |
Evidenziare: | Immersione oro RO4003C LoPro PCB,RO4003C LoPro PCB Circuit Board,60.7mil RO4003C LoPro PCB |
Vi presentiamo il nostro nuovo PCB basato su RO4003C Low Profile.E' un laminato ad alte prestazioni progettato per offrire un'integrità del segnale eccezionale e una bassa perdita di inserimento, offrendo allo stesso tempo una fabbricazione di circuiti conveniente.Utilizzando la tecnologia proprietaria di Rogers, i laminati LoPro RO4003C combinano il legame della lamina trattata al contrario con il dielettrico RO4003C standard,che si traduce in un laminato con una bassa perdita di conduttori e una migliore perdita di inserimentoQuesta tecnologia unica mantiene tutte le caratteristiche desiderabili del sistema laminato RO4003C standard.I laminati ceramici ad idrocarburi di RO4003C sono specificamente progettati per prestazioni superiori ad alta frequenza e compatibilità con processi standard di epossidi/vetro (FR-4), eliminando la necessità di metodi di preparazione specializzati come l'acciaio al sodio, riducendo così i costi di produzione.
Con una costante dielettrica di 3,38+/- 0,05 a 10 GHz/23°C e un fattore di dissipazione di 0,0027 a 10 GHz/23°C, il PCB a basso profilo RO4003C garantisce una trasmissione del segnale accurata e affidabile.Dispone di eccellenti proprietà termiche con un Td> 425°C e un Tg elevato superiore a 280°C TMAIl laminato ha una elevata conduttività termica di 0,64 W/mK, dissipando efficacemente il calore.mentre il coefficiente di espansione termica corrispondente al rame varia da -55 a 288 °C con 11 ppm/°C per l'asse X e 14 ppm/°C per l'asse YInoltre, il PCB è compatibile con i processi senza piombo, in linea con i problemi ambientali.
Il PCB a basso profilo RO4003C offre numerosi vantaggi ai vostri progetti.Riduce l'intermodulazione passiva (PIM) per le antenne della stazione base, garantendo prestazioni ottimali. La minore perdita di conduttori contribuisce a migliorare le prestazioni termiche.si adatta a requisiti di circuiti complessiIl PCB può resistere a lavorazioni ad alta temperatura ed è resistente alla formazione di filamenti anodici conduttivi (CAF), garantendo così un'affidabilità a lungo termine.
Immobili | Valore tipico | Direzione | Unità | Condizione | Metodo di prova |
Costante dielettrica, processo | 3.38 ± 0.05 | z | - Non lo so. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta |
Costante dielettrica, progettazione | 3.5 | z | - Non lo so. | da 8 a 40 GHz | Metodo della lunghezza di fase differenziale |
Fattore di dissipazione abbronzatura | 00,0027 0.0021 | z | - Non lo so. | 10 GHz/23°C 2,5 GHz/23°C | IPC-TM-650 2.5.5.5 |
Coefficiente termico di ¥r | 40 | z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Resistenza al volume | 1.7 x 1010 | MΩ•cm | COND A | IPC-TM-650 2.5.17.1 | |
Resistenza superficiale | 4.2 X 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
Forza elettrica | 31.2(780) | z | KV/mm(V/mil) | 0.51 mm ((0.020 ′′) | IPC-TM-650 2.5.6.2 |
Modulo di trazione | 26889(3900) | Y | MPa ((kpsi) | NT1 commercio | ASTM D638 |
Resistenza alla trazione | 141(20.4) | Y | MPa ((kpsi) | NT1 commercio | ASTM D638 |
Forza flessibile | 276(40) | MPa ((kpsi) | IPC-TM-650 2.4.4 | ||
Stabilità dimensionale | < 0.3 | X,Y | mm/m ((miles/pollici) | dopo incisione +E2/150°C | IPC-TM-650 2.4.39A |
Coefficiente di espansione termica | 11 | x | ppm/°C | -55 a 288°C | IPC-TM-650 2.1.41 |
14 | e | ||||
46 | z | ||||
Tg | > 280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
Td | 425 | °C TGA | ASTM D3850 | ||
Conduttività termica | 0.64 | W/m/°K | 80°C | ASTM C518 | |
Assorbimento di umidità | 0.06 | % | 48 ore immersione 0,060 ̊ campione Temperatura 50°C | ASTM D570 | |
Densità | 1.79 | gm/cm3 | 23°C | ASTM D792 | |
Forza della buccia di rame | 1.05(6.0) | N/mm ((pli) | dopo saldatura galleggiante 1 oz. | IPC-TM-650 2.4.8 | |
Infiammabilità | N/A | UL 94 | |||
Processo senza piombo compatibile | - Sì, sì. |
Materiale per PCB: | Laminati ceramici a base di idrocarburi |
Indicazione: | RO4003C LoPro |
Costante dielettrica: | 3.38±0.05 |
Numero di strati: | PCB a doppio strato, a più strati e ibridi |
Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
Spessore del PCB: | 12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil ((0.526mm), 32.7mil (0.831mm), 60.7mil ((1.542mm) |
Dimensione del PCB: | ≤ 400 mm x 500 mm |
Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
Finitura superficiale: | rame nudo, HASL, ENIG, OSP, stagno per immersione ecc. |

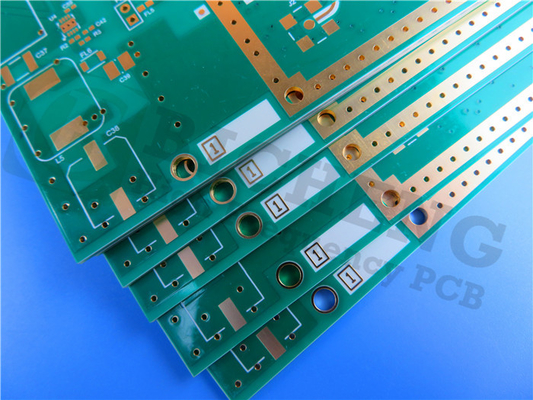

Questo PCB è una scheda rigida a 2 strati con uno stackup costituito da uno strato di rame da 35 μm, un substrato Rogers RO4003C LoPro da 60,7 millimetri (1.542 mm) e un altro strato di rame da 35 μm.Risponde alle norme IPC-Classe 2Le dimensioni della scheda sono di 86,6 mm x 90,8 mm e ogni ordine comprende 16 PCB.Lo spessore del pannello finito è 1.6 mm, con un peso di rame dello strato esterno di 1 oz (1,4 mil). Lo spessore della placcatura via è di 20 μm e la finitura superficiale è oro immersione.mentre la maschera di saldatura inferiore non è presente. Il PCB subisce un esame elettrico completo al 100% prima della spedizione, garantendo le sue prestazioni e affidabilità.
Il PCB a basso profilo RO4003C è adatto a una vasta gamma di applicazioni, eccelle in applicazioni digitali come server, router e backplanes ad alta velocità.È anche ideale per antenne di stazioni base cellulari e amplificatori di potenzaInoltre, trova applicazioni nei tag di identificazione RF e in altri progetti ad alta frequenza.
Scegliete il PCB a basso profilo RO4003C per un'integrità del segnale superiore, una bassa perdita di inserimento e una fabbricazione di circuiti conveniente.Esperienza circuiti affidabili e ad alte prestazioni con questo materiale PCB avanzato.
