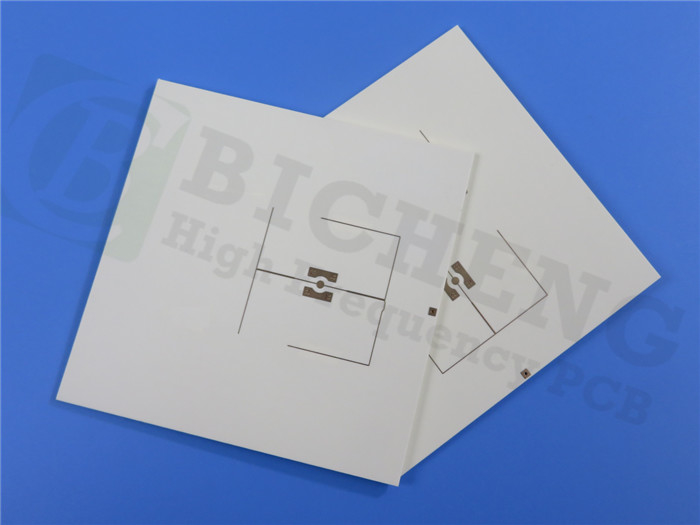

4.8mm RO4003C RF PCB Vias riempite di rame con ENEPIG

Introducendo il nostro PCB appena spedito costruito sui substrati RO4003C, un laminato ad alte prestazioni che combina le proprietà elettriche di PTFE/vetro tessuto con la fabbricabilità di epossidi/vetro.I materiali idrocarburici/ceramici di RO4003C, rinforzati con vetro tessuto, offrono prestazioni elettriche eccezionali e una fabbricazione di circuiti conveniente.

I laminati RO4003C sono disponibili in varie configurazioni utilizzando stili di tessuto di vetro 1080 e 1674, tutti con le stesse specifiche di prestazioni elettriche rigorose.Questi laminati forniscono un controllo preciso della costante dielettrica (Dk) e una bassa perdita, utilizzando gli stessi metodi di lavorazione dei laminati epossidici/vetrici standard. A differenza dei materiali a microonde a base di PTFE, non sono richiesti trattamenti specializzati o procedure di movimentazione,semplificazione del processo di produzione.

Con una costante dielettrica di DK 3,38 +/- 0,05 a 10 GHz e un fattore di dissipazione di 0,0027 a 10 GHz, il PCB RO4003C garantisce una trasmissione del segnale accurata e affidabile.La sua conduttività termica è pari a zero..71 W/m/°K, contribuendo ad un'efficiente dissipazione del calore. Il PCB presenta un basso coefficiente di espansione termica (CTE) di 11 ppm/°C per l'asse X, 14 ppm/°C per l'asse Y,e 46 ppm/°C per l'asse ZHa inoltre un elevato valore di Tg di > 280 °C, garantendo la stabilità a temperature elevate.

Il PCB RO4003C offre numerosi vantaggi per le vostre applicazioni. È ideale per le costruzioni di schede multilivello (MLB) e può essere lavorato come FR-4 ad un costo di fabbricazione inferiore,rendendolo una scelta attraente per le imprese attente alle prestazioniInoltre, ha un prezzo competitivo, fornendo un valore eccellente per le sue capacità di prestazione.

Questo particolare PCB è una scheda rigida a 3 strati con uno stackup costituito da copper_layer_1 (35 μm), un nucleo Rogers RO4003C da 0,508 mm (20 mil), un prepreg RO4450F da 0,200 mm, copper_layer_2 (35 μm), un 1.524mm Rogers RO4003C nucleo, un prepreg RO4450F da 0,200 mm, un altro core RO4003C da 1,524 mm, un prepreg RO4450F da 0,200 mm, un core RO4003C da 0,508 mm e copper_layer_3 (35 μm).Questa configurazione offre integrità strutturale e prestazioni elettriche ottimali.

Questo PCB ha una dimensione della scheda di 66 mm x 66 mm, con una tolleranza di +/- 0,15 mm. Dispone di una traccia minima di 10/10 millimetri e di una dimensione minima del foro di 0,5 mm. Non ci sono vie cieche.Lo spessore del pannello finito è di 4.8 mm, con un peso di rame dello strato esterno di 1 oz (1,4 mil). Lo spessore della placcatura via è di 20 μm. La finitura superficiale è ENEPIG (Nicel Elettroless, Palladio Elettroless, Oro Immersione).La serigrafia superiore è biancaLa maschera di saldatura superiore è nera e la maschera di saldatura inferiore non è applicata.Ogni scheda è sottoposta a un test elettrico completo al 100% per garantire le sue prestazioni e affidabilità.

Questo PCB aderisce agli standard di qualità IPC-Class-2, garantendo processi di produzione di alta qualità e prestazioni affidabili.

Il PCB RO4003C trova applicazioni in vari settori industriali ed è adatto alle antenne delle stazioni base cellulari e agli amplificatori di potenza, fornendo un'eccellente trasmissione e affidabilità del segnale.È anche adatto per tag di identificazione RF, radar automobilistici, sensori e LNB (Low-Noise Block Downconverters) per satelliti di trasmissione diretta.e funzionalità affidabili nelle applicazioni più impegnative.
