Presentiamo il nostro PCB appena spedito con i laminati all'avanguardia Rogers RO3006.Progettato con eccezionale stabilità elettrica e meccanica, questo composito PTFE caricato con ceramica garantisce prestazioni affidabili in un'ampia gamma di applicazioni.Con una costante dielettrica (Dk) stabile a temperature variabili, elimina il cambiamento graduale di Dk comunemente riscontrato con i materiali in vetro PTFE vicino alla temperatura ambiente.
Caratteristiche principali:
Compositi PTFE riempiti con ceramica Rogers RO3006
Costante dielettrica di 6,15+/- 0,15 a 10 GHz/23°C
Fattore di dissipazione di 0,002 a 10 GHz/23°C
Td> 500°C
Conducibilità termica di 0,79 W/mK
Assorbimento di umidità dello 0,02%
Coefficiente di espansione termica (da -55 a 288 °C): asse X 17 ppm/°C, asse Y 17 ppm/°C, asse Z 24 ppm/°C
| RO3006 Valore tipico |
| Proprietà |
RO3006 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,εProcesso |
6,15±0,05 |
Z |
|
10 GHz/23 ℃ |
IPC-TM-650 2.5.5.5 Stripline fissata |
| Costante dielettrica,εProgetto |
6.5 |
Z |
|
Da 8GHz a 40GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0,002 |
Z |
|
10 GHz/23 ℃ |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
-262 |
Z |
ppm/℃ |
10 GHz da -50 ℃ a 150 ℃ |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0,27
0,15 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistività del volume |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistività superficiale |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di tensione |
1498
1293 |
X
Y |
MPa |
23 ℃ |
ASTM D638 |
| Assorbimento dell'umidità |
0,02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
0,86 |
|
j/g/k |
|
Calcolato |
| Conduttività termica |
0,79 |
|
M/M/K |
50℃ |
ASTM D5470 |
Coefficiente di espansione termica
(da -55 a 288 ℃) |
17
17
24 |
X
Y
Z |
ppm/℃ |
23 ℃/50% di umidità relativa |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
℃ TGA |
|
ASTM D3850 |
| Densità |
2.6 |
|
g/cm3 |
23 ℃ |
ASTM D792 |
| Resistenza alla buccia del rame |
7.1 |
|
Ib/in. |
1 oncia, EDC dopo il galleggiante di saldatura |
IPC-TM 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL94 |
| Compatibile con processi senza piombo |
SÌ |
|
|
|
|
Benefici:
Proprietà meccaniche uniformi per una gamma di costanti dielettriche:
Ideale per progetti di schede multistrato con costanti dielettriche variabili
Adatto per l'uso con design ibridi di schede multistrato in vetro epossidico
Basso coefficiente di espansione nel piano (rame corrispondente):
Consente assemblaggi a montaggio superficiale più affidabili
Ideale per applicazioni sensibili alla temperatura
Eccellente stabilità dimensionale
Processo di produzione in serie:
Prezzi economici del laminato

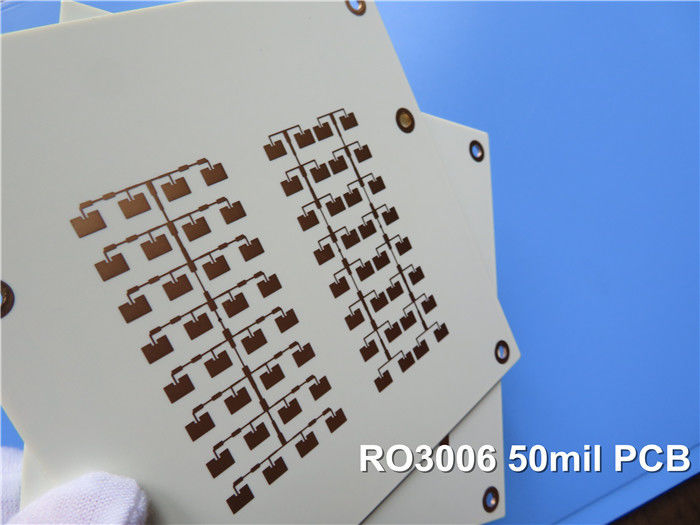

Impilamento PCB:
PCB rigido a 2 strati
Strato_rame_1: 35 μm
Substrato Rogers RO3006: 50mil (1,27 mm)
Strato_rame_2: 35 μm
| Materiale PCB: |
Compositi PTFE caricati con ceramica |
| Designazione: |
RO3006 |
| Costante dielettrica: |
6.15 |
| Fattore di dissipazione |
0,002 10GHz |
| Conteggio degli strati: |
PCB a doppia faccia, PCB multistrato, PCB ibrido |
| Peso del rame: |
0,5 once (17 µm), 1 oncia (35 µm), 2 once (70 µm) |
| Spessore laminato: |
5mil(0,127mm), 10mil(0,254mm), 20mil(0,508mm), 30mil (0,762mm), 60mil (1,524mm) |
| Dimensioni del circuito stampato: |
≤400mmX500mm |
| Maschera di saldatura: |
Verde, nero, blu, giallo, rosso ecc. |
| Finitura superficiale: |
Rame nudo, HASL, ENIG, argento per immersione, stagno per immersione, OSP, placcato in oro puro ecc. |

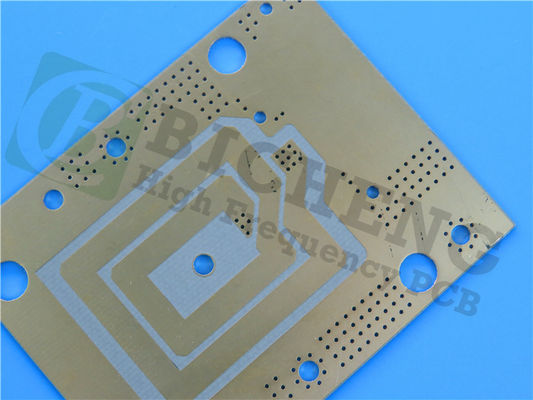

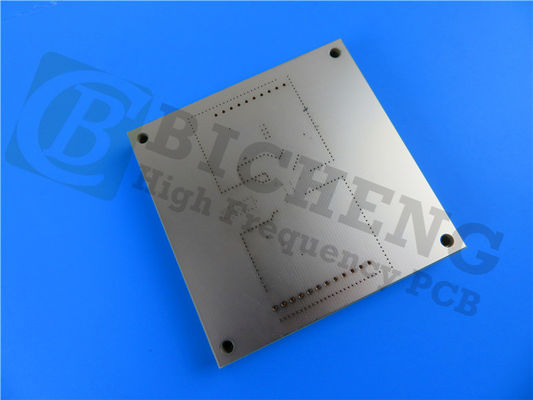

Dettagli costruttivi del PCB:
Questo PCB ha dimensioni compatte con dimensioni di 55 mm x 47 mm, che lo rendono adatto per applicazioni con vincoli di spazio.Presenta una larghezza minima di traccia/spazio di 4/6 mil, consentendo un instradamento preciso dei segnali e un uso efficiente dello spazio sulla scheda.La dimensione minima del foro è 0,3 mm, consentendo l'installazione di piccoli componenti e facilitando la facilità di assemblaggio.
La scheda non include vie cieche, semplificando il processo di produzione e riducendo i costi.Con uno spessore del pannello finito di 1,4 mm, raggiunge un equilibrio tra durata ed efficienza dello spazio.Gli strati esterni hanno un peso di rame di 1 oncia (1,4 mil), fornendo una conduttività sufficiente per la trasmissione del segnale e la distribuzione dell'energia.Lo spessore della placcatura è di 20 μm, garantendo connessioni affidabili tra i diversi strati del PCB.
La finitura superficiale di questo PCB è oro ad immersione, che offre eccellente resistenza alla corrosione e saldabilità, garantendo prestazioni robuste in vari ambienti.La serigrafia superiore è presentata in bianco, fornendo un'etichettatura dei componenti chiara e leggibile per facilitare l'assemblaggio e l'identificazione.La scheda non include una serigrafia inferiore o maschere di saldatura superiore/inferiore, semplificando il processo di produzione e riducendo i costi.
Prima della spedizione, ogni PCB viene sottoposto a un test elettrico al 100% per garantirne funzionalità e prestazioni.Questo processo di test completo garantisce che il PCB soddisfi le specifiche e le funzioni richieste come previsto.
Statistiche PCB:
Questo PCB è composto da 16 componenti, consentendo la creazione di circuiti elettronici complessi.È dotato di un totale di 46 pad, che fungono da punti di collegamento per i componenti e consentono la trasmissione di segnali elettrici.Tra questi pad, 29 sono dedicati ai componenti a foro passante, mentre 17 sono progettati per componenti con tecnologia a montaggio superficiale (SMT) sul lato superiore della scheda.Non sono presenti pad SMT sul lato inferiore del PCB.
La scheda comprende 41 via, che consentono connessioni tra diversi livelli e facilitano il flusso di segnali e potenza.Inoltre, sono presenti 3 reti, che rappresentano i distinti percorsi elettrici all'interno del progetto PCB.
Il formato grafico utilizzato per questo PCB è Gerber RS-274-X, uno standard ampiamente accettato nel settore per la produzione di PCB.Garantisce la compatibilità con vari processi di fabbricazione e consente una riproduzione accurata del progetto.
Questo PCB è conforme allo standard IPC-Class-2, che stabilisce criteri specifici di qualità e prestazioni per i PCB destinati a prodotti elettronici generali.Questa aderenza a uno standard industriale riconosciuto garantisce che il PCB soddisfi i livelli richiesti di affidabilità e prestazioni.
La disponibilità di questo PCB non è limitata a una regione o un mercato specifico.È accessibile in tutto il mondo, consentendo ai clienti provenienti da luoghi diversi di beneficiare delle sue funzionalità e applicazioni.
Alcune applicazioni tipiche:
Applicazioni radar automobilistiche
Antenne satellitari per il posizionamento globale
Sistemi di telecomunicazioni cellulari: amplificatori di potenza e antenne
Antenna patch per comunicazioni wireless
Satelliti a trasmissione diretta
Datalink su sistemi via cavo
Lettori di contatori remoti
Backplane di potenza
Sperimenta l'affidabilità e le prestazioni dei nostri PCB disponibili in tutto il mondo con laminati Rogers RO3006.Progettato per una vasta gamma di applicazioni, dai radar automobilistici ai backplane di potenza, questo PCB garantisce un'eccezionale stabilità elettrica e meccanica in ambienti difficili.Affidati alle sue proprietà meccaniche uniformi, al basso coefficiente di espansione nel piano e al processo di produzione economicamente vantaggioso per il tuo prossimo progetto.
