Vi presentiamo il nostro nuovo PCB con RO4835, un laminato ad alte prestazioni di Rogers, progettato per applicazioni ad alta frequenza e per la fabbricazione di circuiti convenienti.RO4835 offre una maggiore stabilità ad alte temperature e una migliore resistenza all'ossidazione rispetto ad altri materiali idrocarburiciQuesto laminato a basse perdite fornisce prestazioni elettriche eccellenti, rendendolo ideale per applicazioni sensibili alle prestazioni e ad alto volume.
Caratteristiche chiave:
- RoHS e IPC-4103 per sicurezza e affidabilità
- Costante dielettrica (Dk) di 3,48 +/- 0,05 per linee di trasmissione a impedenza controllata
- fattore di dissipazione di 0,0037 a 10 GHz, garantendo una bassa perdita di inserimento
- Temperatura di transizione del vetro (Tg) > 280 °C TMA per operazioni ad alta temperatura
- Coefficiente di espansione termica di 10 ppm/°C sull'asse X, 12 ppm/°C sull'asse Y e 31 ppm/°C sull'asse Z per prestazioni stabili su temperature variabili
Vantaggi:
- maggiore resistenza all'ossidazione, garantendo prestazioni affidabili e durevoli
- progettato per applicazioni di grandi volumi, offrendo una soluzione conveniente
- Le caratteristiche di bassa perdita consentono l'applicazione con frequenze di funzionamento più elevate, rendendolo adatto per applicazioni automobilistiche
- Tolleranza stretta della costante dielettrica per le linee di trasmissione a impedenza controllata
- Compatibile con i processi senza piombo, impedendo problemi di vesciche o delaminazione
- La bassa espansione dell'asse Z garantisce un affidabile rivestimento attraverso i fori
- basso coefficiente di espansione in piano mantiene la stabilità durante le temperature di elaborazione del circuito
| Immobili |
RO4835 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.48±0.05 |
Z |
- |
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3.66 |
Z |
- |
da 8 a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione |
0.0037 |
Z |
- |
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
+50 |
Z |
ppm/°C |
-100°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
5 x 108 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistenza superficiale |
7 x 108 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Forza elettrica |
30.2 ((755) |
Z |
Kv/mm(v/mil) |
|
IPC-TM-650 2.5.6.2 |
| Modulo di trazione |
7780(1128) |
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Resistenza alla trazione |
136(19.7) |
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Forza flessibile |
186 (27) |
|
Mpa (kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilità dimensionale |
< 0.5 |
X,Y |
mm/m
(miles/pollice) |
dopo etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica |
10
12
31 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Conduttività termica |
0.66 |
|
W/m/oK |
80°C |
ASTM C518 |
| Assorbimento di umidità |
0.05 |
|
% |
48 ore di immersione 0.060"
campione Temperatura 50°C |
ASTM D 570 |
| Densità |
1.92 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
0.88 (5.0) |
|
N/mm (pli) |
dopo la saldatura galleggiare 1 oz.
Fogli di EDC |
IPC-TM-650 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|

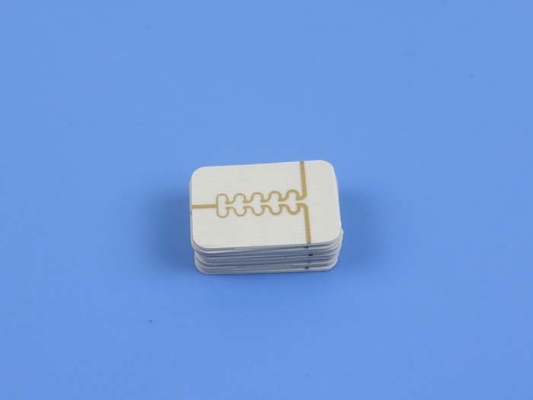

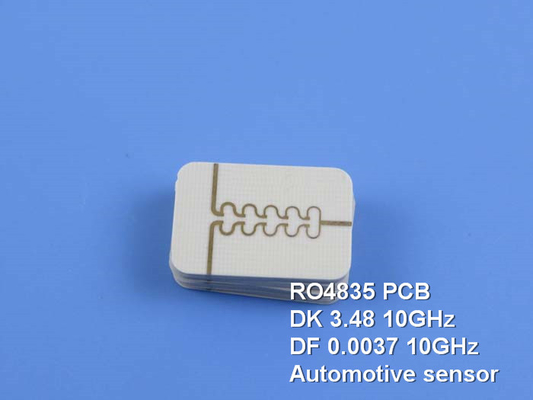

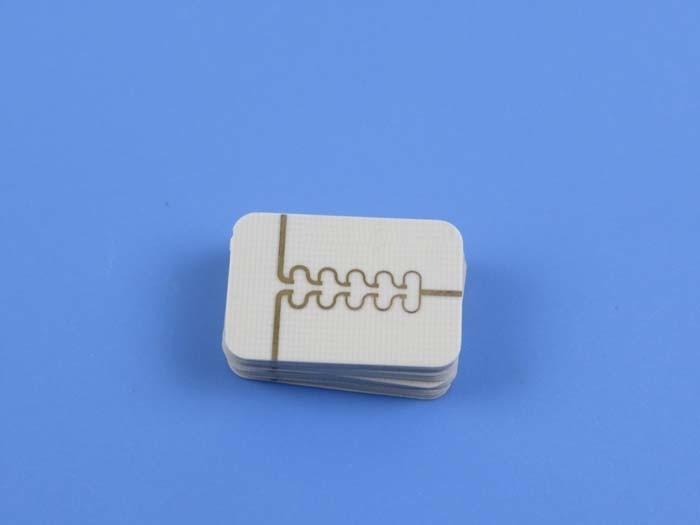

Questo stackup PCB presenta una configurazione rigida a 2 strati con spessore di rame finito di 35 μm. Lo strato dielettrico RO4835 ha uno spessore di 10 mil (0,254 mm),fornendo prestazioni elettriche eccellentiI dettagli di costruzione includono una tavola di 55,46 mm x 41,5 mm per applicazioni compatte e versatili.La dimensione minima del foro è 0..4 mm, per contenere vari componenti e connettori.
Questo PCB non include vias cieche o sotterrate, semplificando il processo di produzione.Il peso del rame finito è di 1 oz (1.4 mil) su tutti gli strati, garantendo una conducibilità sufficiente.offrendo un'eccellente saldabilità e una superficie piana per il montaggio dei componenti.
Per la marcatura e l'identificazione, la serigrafia superiore è in bianco, fornendo un'etichettatura chiara.La maschera di saldatura superiore è bluLa maschera di saldatura inferiore non è applicata.
Ogni PCB è stato sottoposto a un test elettrico al 100% per garantire la qualità e l'affidabilità.34 sono pad per buchi, mentre 21 sono pad di tecnologia di montaggio superficiale superiore (SMT). I pad SMT inferiori non sono presenti in questa configurazione..La scheda è composta da due reti, che rappresentano le vie interconnesse per la trasmissione del segnale.
| Materiale per PCB: |
Laminati ceramici a base di idrocarburi |
| Indicazione: |
RO4835 |
| Costante dielettrica: |
3.48 (10 GHz) |
| Fattore di dissipazione |
0.0037 (10 GHz) |
| Numero di strati: |
PCB a doppio lato, PCB a più strati, PCB ibrido |
| Peso di rame: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore dielettrico (copro ED) |
6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| Spessore dielettrico (rame LoPro) |
4 mil (0,102 mm), 7,3 mil (0,186 mm), 10,7 mil (0,272 mm), 20,7 mil (0,526 mm), 30,7 mil (0,780 mm), 60,7 mil (1.542 mm) |
| Dimensione del PCB: |
≤ 400 mm x 500 mm |
| Maschera di saldatura: |
Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: |
rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, placcato in oro puro ecc. |
L'opera d'arte fornita per la produzione è Gerber RS-274-X, un formato ampiamente accettato nel settore.
Il nostro PCB è disponibile per la spedizione in tutto il mondo, fornendo un facile accesso a questa soluzione ad alte prestazioni.
Le applicazioni tipiche di questo PCB includono radar e sensori automobilistici, sistemi a microonde punto a punto, amplificatori di potenza, radar a fascia e componenti RF.
