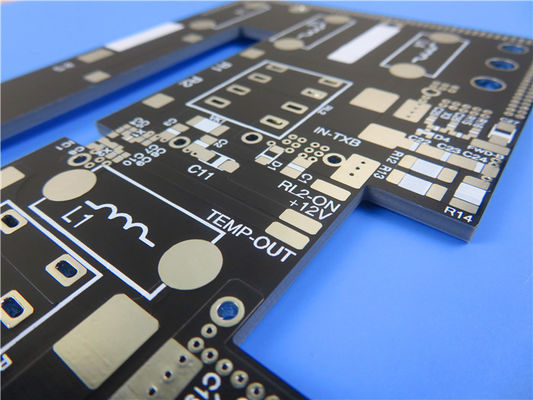

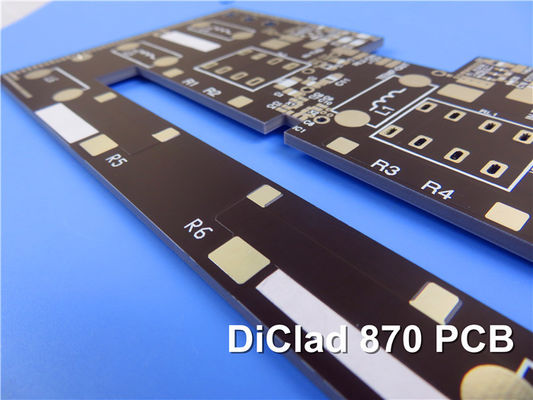

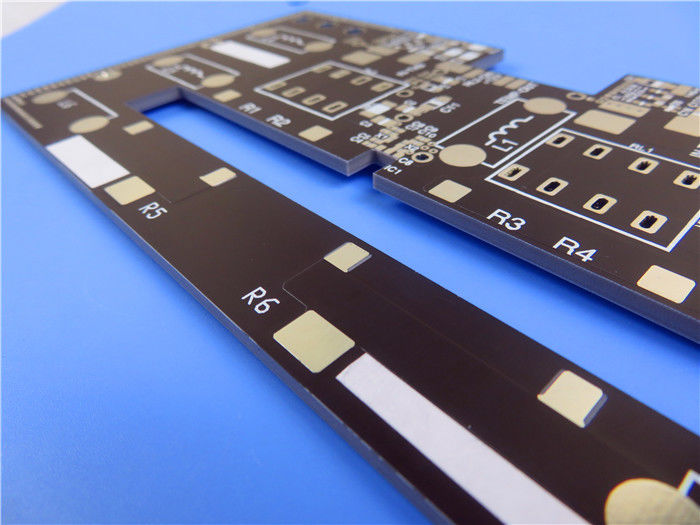

20 mil DiClad 870 PCB 1OZ Circuiti rigidi in rame

Introducendo il PCB DiClad 870, un PCB appena spedito che utilizza i laminati Rogers DiClad 870.Prodotti a base di PTFE, appositamente progettati per essere utilizzati come substrati di schede di circuiti stampati. Con la loro composizione unica, i laminati DiClad 870 offrono una costante dielettrica (Dk) e un fattore di dissipazione più bassi,che forniscono prestazioni eccezionali mantenendo allo stesso tempo uno spessore simile a quello degli altri laminati della serie DiClad.

Caratteristiche chiave:
- Costante dielettrica (Dk): 2,33 a 10 GHz e 1 MHz, 50% RH
- Fattore di dissipazione: 0,0013 a 10 GHz, 0,0009 a 1 MHz, 50% RH
- TcDK (coefficiente di temperatura di Dk): -161 ppm/°C, funzionante da -10°C a 140°C a 10 GHz
- Resistenza all'arco: > 180 secondi
- Basso assorbimento di umidità: 0,02%
- Coefficiente di espansione termica (CTE): asse X - 17 ppm/°C, asse Y - 29 ppm/°C, asse Z - 217 ppm/°C
- Resistenza alla buccia di rame: 14 lbs/in, 10s @ 288°C
- infiammabilità: grado UL 94V0

Vantaggi:
- Minimo assorbimento di umidità tra i compositi a base di PTFE
- Dk stabile su un ampio intervallo di frequenze
- supporto per larghezze di linea più ampie, consentendo una minore perdita di inserimento

Questa scheda è dotata di un impianto rigido a 2 strati per una costruzione robusta.508 mm (20 mil) di spessoreL'accoppiamento è completato con Copper Layer 2, corrispondente allo stesso spessore di 35 μm. Questa configurazione garantisce prestazioni affidabili ed efficiente trasmissione del segnale in tutto il circuito.

I dettagli di costruzione del PCB forniscono specifiche precise per prestazioni ottimali.La traccia minima/spazio è di 5/4 milsCon una dimensione minima del foro di 0,4 mm, il PCB può ospitare vari tipi di componenti e facilita un montaggio efficiente.

Questo PCB esclude i vias ciechi, semplificando il processo di produzione.Il peso del rame è fissato a 1 oz (1.4 mils) per gli strati esterni, garantendo una gestione termica efficiente e una conduttività affidabile.

Per la finitura superficiale, questo PCB utilizza l'immersione d'argento, fornendo eccellente conducibilità e resistenza alla corrosione.L'assenza di serigrafie in alto e in basso e maschere di saldatura semplifica il processo di produzione mantenendo la funzionalità.

Per garantire la massima qualità, ogni PCB viene sottoposto a un test elettrico al 100% prima della spedizione.ti dà fiducia nelle sue prestazioni.

Con 16 componenti e un totale di 40 pad, questo PCB offre versatilità per vari progetti elettronici.fornire opzioni per diverse tecniche di posizionamento e assemblaggio dei componentiIl PCB comprende 15 vie per un'efficiente routing e connettività del segnale.

Il formato di grafica di questo PCB è Gerber RS-274-X, uno standard di settore ampiamente accettato.È disponibile per la spedizione in tutto il mondo, che consente di accedere a questo PCB avanzato per i vostri progetti, indipendentemente dalla vostra posizione.

Il PCB DiClad 870 è adatto a una vasta gamma di applicazioni, tra cui reti di alimentazione radar, reti di serie in fase commerciali, antenne di stazioni base a bassa perdita, sistemi di guida, antenne radio digitali,e componenti come filtriSfruttate le eccezionali prestazioni e l'affidabilità del PCB DiClad 870 per sfruttare il pieno potenziale dei vostri progetti elettronici.
