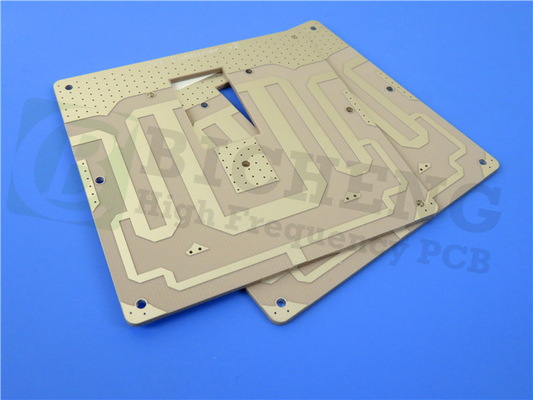

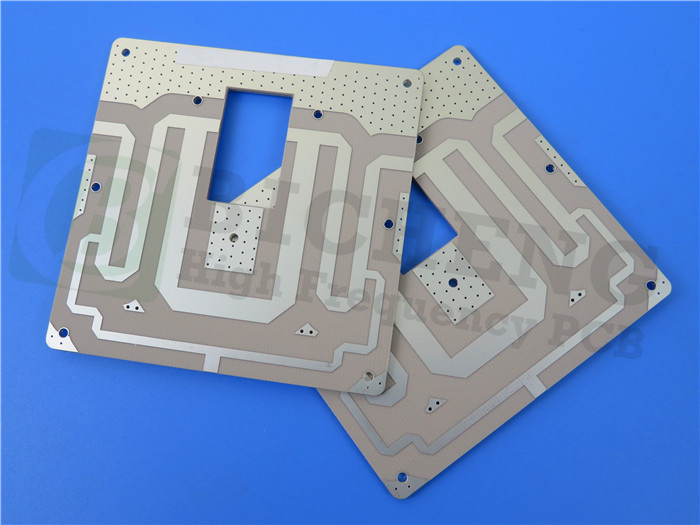

25mil RO3206 PCB 2 strato ENEPIG circuiti rigidi

Introducendo il nostro nuovo PCB ad alta frequenza RO3206, progettato per offrire prestazioni elettriche eccezionali e stabilità meccanica a prezzi competitivi.Questo PCB rigido a due strati è costruito utilizzando i materiali del circuito ad alta frequenza RO3206 di RogersCon una serie di caratteristiche e vantaggi,questo PCB è adatto a una varietà di applicazioni che richiedono prestazioni ad alta frequenza e stabilità dimensionale.

RO3206 Materiali per circuiti ad alta frequenza:

I materiali RO3206 sono laminati di ceramica rinforzati con fibra di vetro tessuta, progettati per fornire eccellenti prestazioni elettriche e una migliore stabilità meccanica.

- Costante dielettrica e tolleranza: RO3206 offre una costante dielettrica di 6,15 con una tolleranza stretta di 0,15 a 10 GHz e 23°C, garantendo una trasmissione precisa del segnale.

- Fattore di dissipazione: con un fattore di dissipazione di 0,0027 a 10 GHz, RO3206 riduce al minimo la perdita di segnale e consente prestazioni ad alta frequenza.

- Alta conduttività termica: RO3206 presenta un'elevata conduttività termica di 0,67 W/MK, facilitando un'efficiente dissipazione del calore in applicazioni impegnative.

- Basso assorbimento dell'umidità: con un assorbimento dell'umidità inferiore allo 0,1%, RO3206 mantiene prestazioni eccellenti anche in ambienti umidi.

- CTE di rame abbinato: il materiale è abbinato al coefficiente di espansione termica (CTE) del rame nell'asse X (13 ppm/°C), nell'asse Y (13 ppm/°C) e nell'asse Z (34 ppm/°C),garantire la stabilità dimensionale e l'affidabilità.

- Forte resistenza alla buccia di rame: RO3206 dimostra una robusta resistenza alla buccia di rame di 10,7 libbre/in, garantendo un'interconnessione affidabile.

Vantaggi di RO3206 PCB ad alta frequenza:

1. Rafforzamento in vetro tessuto: il rinforzo in vetro tessuto aumenta la rigidità, rendendo il PCB più facile da maneggiare durante l'assemblaggio e l'installazione.

2. Prestazioni elettriche e meccaniche uniformi: il PCB offre prestazioni elettriche e meccaniche coerenti, il che lo rende ideale per strutture complesse ad alta frequenza a più strati.

3Basse perdite dielettriche: la bassa perdita dielettrica di RO3206 contribuisce a prestazioni eccellenti ad alta frequenza, consentendo una trasmissione del segnale affidabile.

4. Coefficiente di espansione in piano basso: il coefficiente di espansione in piano basso del PCB, abbinato al rame,rende idoneo per l'uso in schede ibride a più strati di epossidi e garantisce assemblaggi affidabili montati in superficie.

5. Ottima stabilità dimensionale: RO3206 offre un'ottima stabilità dimensionale, che consente un alto rendimento di produzione e prestazioni affidabili in varie condizioni di funzionamento.

6. Costo-efficace: il PCB ha un prezzo economico, rendendolo una scelta conveniente per la produzione in volume.

7. Liscività superficiale: la liscività superficiale del PCB consente tolleranze di incisione di linee più sottili, consentendo disegni di circuiti precisi.

Specifiche e costruzione del PCB:

- Dimensioni delle schede: le dimensioni del PCB sono mantenute con precisione a 51,91 mm x 110 mm (1 PCS) con una tolleranza di +/- 0,15 mm.

- Traccia/spazio e dimensione del foro: la traccia/spazio minima è di 4/6 millimetri, consentendo un percorso preciso.

- PCB Stackup: il PCB presenta una costruzione rigida a 2 strati con copper_layer_1 (35 μm), core RO3206 (0,635 mm o 25 mil) e copper_layer_2 (35 μm).

- Spessore del cartone finito e peso del rame: lo spessore del cartone finito è di 0,8 mm, fornendo una soluzione compatta e affidabile.garantire una conduttività efficiente.

- Verniciatura e finitura superficiale: lo spessore della verniciatura è di 20 μm, garantendo un'interconnettività affidabile.fornendo un'eccellente saldabilità e resistenza alla corrosione.

- Silkscreen e maschera di saldatura: la maschera di saldatura superiore è in nero, migliorando la visibilità dei componenti. Non vi è maschera di saldatura inferiore. Le maschere di saldatura superiore e inferiore non sono applicate.

- Controlli elettrici e standard di qualità: ogni PCB è sottoposto a un esame elettrico completo al 100% per garantire una funzionalità ottimale.garantire affidabilità e prestazioni costanti.

Artwork, disponibilità e applicazioni:

E' compatibile con Gerber RS-274-X artwork, facilitando l'integrazione senza soluzione di continuità nel flusso di lavoro di progettazione.fornire una facile accessibilità ai progettisti e ai produttori che cercano soluzioni per PCB ad alte prestazioni.

Questo PCB è adatto a una vasta gamma di applicazioni, tra cui sistemi di prevenzione delle collisioni automobilistiche, antenne GPS, sistemi di telecomunicazioni wireless, antenne a microstrip,satelliti di trasmissione diretta, lettori di contatori remoti, backplane di potenza, LMDS e banda larga wireless e infrastrutture di stazioni base.
