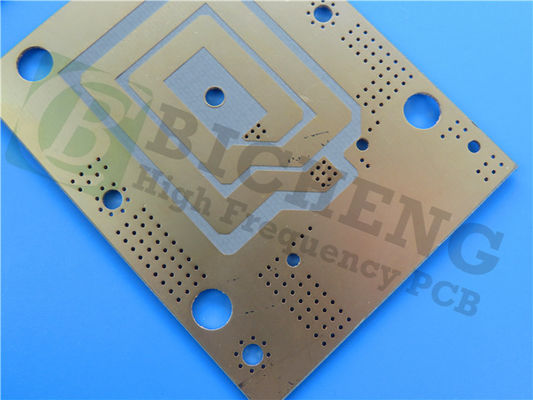

RO3006 PCB 10mil per applicazioni ad alta frequenza

Il Rogers RO3006 è un laminato composito di PTFE ricoperto di ceramica progettato per offrire una eccezionale stabilità elettrica e meccanica per una varietà di applicazioni ad alta frequenza.Questo materiale di circuito avanzato fornisce una costante dielettrica stabile (Dk) su una vasta gamma di temperature, eliminando il cambiamento di passo Dk che può verificarsi nei materiali in vetro PTFE a temperatura ambiente.

Caratteristiche chiave:

Costante dielettrica di 6,15 ± 0,15 a 10 GHz e 23°C
Fattore di dissipazione di 0,002 a 10 GHz e 23°C
Temperatura di decomposizione termica (Td) superiore a 500°C
Conduttività termica di 0,79 W/mK
Assorbimento dell'umidità dello 0,02%
Coefficiente di espansione termica (CTE):
Asse X: 17 ppm/°C
Asse Y: 17 ppm/°C
Asse Z: 24 ppm/°C

Vantaggi:

Proprietà meccaniche uniformi su una gamma di costanti dielettriche, ideali per disegni di schede multistrato
Adatti per l'uso con schede ibride a più strati di vetro epossidico
Basso coefficiente di espansione in piano, copro corrispondente per assemblaggi più affidabili montati in superficie
Eccellente stabilità dimensionale, che lo rende adatto ad applicazioni sensibili ai cambiamenti di temperatura
Prezzi economici del laminato a causa del processo di produzione in volume

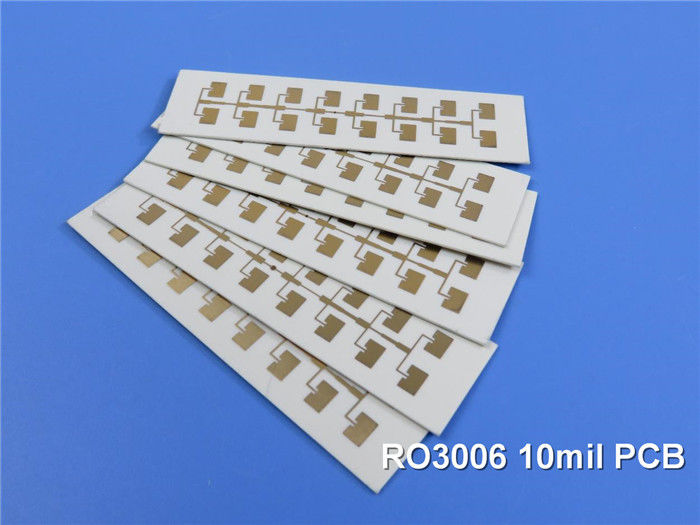

Questo PCB rigido a due strati è dotato di un substrato Rogers RO3006 da 0,254 mm (10 mil) con strati di rame da 35 μm. Le dimensioni della scheda sono di 63,44 mm x 48,5 mm, con uno spessore finito di 0,3 mm.Il PCB ha una traccia minima/spazio di 4/4 mils, una dimensione minima del foro di 0,3 mm e una finitura superficiale in oro immersivo.

Risponde agli standard IPC-Class-2, il PCB RO3006 è adatto per una varietà di applicazioni ad alta frequenza, tra cui radar automobilistici, antenne satellitari di posizionamento globale,sistemi di telecomunicazione cellulare, antenne patch per comunicazioni wireless, satelliti di trasmissione diretta, collegamento dati su sistemi via cavo, lettori di contatori remoti e backplan di alimentazione.

Sbloccare il potenziale di RO3006 – un materiale PCB versatile per applicazioni ad alta frequenza

Come direttore senior delle vendite, sono entusiasta di presentarvi RO3006, un rivoluzionario materiale per circuiti stampati (PCB) che è pronto a trasformare il panorama dell'elettronica ad alta frequenza.Con le sue eccezionali caratteristiche di prestazioni e la sua versatilità senza pari, RO3006 è la soluzione ideale per ingegneri e produttori che cercano di spingere i limiti di ciò che è possibile nel regno della tecnologia all'avanguardia.

Proprietà dielettriche ineguagliabili di RO3006
Il cuore delle eccezionali prestazioni di RO3006 risiede nelle sue eccezionali proprietà dielettriche.garantire una trasmissione del segnale coerente e affidabile su un'ampia gamma di frequenzeQuesto livello di precisione e coerenza è fondamentale nelle applicazioni ad alta frequenza, dove anche la minima variazione può avere un impatto significativo sulle prestazioni del circuito.

Minimizzare la perdita di segnale con il basso fattore di dissipazione di RO3006
Complementando le sue impressionanti caratteristiche dielettriche, RO3006 brilla anche con il suo basso fattore di dissipazione (Df) di appena 0,002 a 10 GHz.consentire un trasferimento efficiente di potenza e una migliore integrità del segnale per applicazioni digitali e RF ad alta velocitàSia che stiate progettando antenne, sistemi radar o collegamenti dati ad alta velocità, RO3006 garantisce che i vostri circuiti funzionino con

efficienza e affidabilità senza pari.

Garantire la stabilità termica per prestazioni affidabili
Nel mondo dell'elettronica ad alta frequenza, la stabilità termica è fondamentale.con un coefficiente termico di costante dielettrica basso (-262 ppm/°C) che garantisce prestazioni costanti in un ampio intervallo di temperatureQuesta stabilità termica rende RO3006 una scelta ideale per ambienti impegnativi, dove le fluttuazioni di temperatura possono causare danni alle componenti elettroniche sensibili.

Stabilità dimensionale: mantenimento della precisione nei progetti ad alta frequenza
Precisione è il nome del gioco nella progettazione di PCB ad alta frequenza, e RO3006 offre anche su questo fronte.con cambiamenti dimensionali dell'asse X e Y di appena 0.27 mm/m e 0,15 mm/m, rispettivamente, in condizione A, secondo IPC-TM-650 2.2Questo livello di precisione dimensionale garantisce che i circuiti ad alta frequenza mantengano le caratteristiche di prestazione previste.anche di fronte a condizioni di produzione e ambientali difficili.

Compatibilità senza piombo: integrazione senza soluzione di continuità nella produzione moderna
Nel mondo eco-consapevole di oggi, i processi di produzione privi di piombo sono diventati lo standard del settore.garantire un'integrazione senza soluzione di continuità ed eliminare la necessità di soluzioni alternative o personalizzate costose.

Applicazioni versatili: potenziamento dell'elettronica ad alta frequenza


Le eccezionali caratteristiche di prestazione del RO3006 lo rendono un materiale versatile che trova la sua strada in una vasta gamma di applicazioni ad alta frequenza.Da antenne e circuiti RF per sistemi di comunicazione wireless a circuiti digitali ad alta velocità per data center e infrastrutture di telecomunicazione, RO3006 è il partner di fiducia per ingegneri e produttori che cercano di spingere i confini di ciò che è possibile nel regno della tecnologia all'avanguardia.

Come direttore senior delle vendite, sono entusiasta di lavorare con i nostri clienti per sbloccare il pieno potenziale di RO3006 e aiutarli a raggiungere i loro obiettivi di progettazione con un successo senza precedenti.Se siete pronti a portare l'elettronica ad alta frequenza a nuove vetteRO3006 e' la soluzione che stavi aspettando.
