Il TLX-8 è un materiale laminato in fibra di vetro PTFE progettato per prestazioni affidabili in una vasta gamma di applicazioni RF.La sua versatilità deriva dalla disponibilità di vari spessori e opzioni di rivestimento in rameQuesto materiale è ben adatto per progetti a microonde a basso numero di strati, offrendo rinforzo meccanico per l'uso in ambienti difficili come:
- Condizioni di vibrazioni elevate durante il lancio spaziale
- Esposizione ad alte temperature nei moduli del motore
- Ambienti ricchi di radiazioni nello spazio
- Condizioni marine estreme per le antenne delle navi da guerra
- Ampi intervalli di temperatura per i substrati dell'altimetro
Principali vantaggi
- eccellenti prestazioni PIM (Passive Intermodulation), misurate a meno di -160 dBc
- Ottime proprietà meccaniche e termiche
- Costante dielettrica bassa e stabile (Dk)
- Dimensione stabile con basso assorbimento dell'umidità
- Dk strettamente controllato
- Basso fattore di dissipazione (Df)
- Indice di infiammabilità UL 94 V0
- Adatto per microonde a basso numero di strati
| TLX-8 VALORI TIPICI |
| Immobili |
Metodo di prova |
Unità |
Valore |
Unità |
Valore |
| DK @10 GHz |
IPC-650 2.5.5.3 |
|
2.55 |
|
2.55 |
| Df @1,9 GHz |
IPC-650 2.5.5.5.1 |
|
0.0012 |
|
0.0012 |
| Df @10 GHz |
IPC-650 2.5.5.5.1 |
|
0.0017 |
|
0.0017 |
| Rottura dielettrica |
IPC-650 2.5.6 |
kV |
> 45 |
kV |
> 45 |
| Assorbimento di umidità |
IPC-650 2.6.2.1 |
% |
0.02 |
% |
0.02 |
| Forza flessiva (MD) |
ASTM D 709 |
psi |
28,900 |
N/mm2 |
|
| Forza flessiva (CD) |
ASTM D 709 |
psi |
20,600 |
N/mm2 |
|
| Resistenza alla trazione (MD) |
ASTM D 902 |
psi |
35,600 |
N/mm2 |
|
| Resistenza alla trazione (CD) |
ASTM D 902 |
psi |
27,500 |
N/mm2 |
|
| Allungamento alla rottura (MD) |
ASTM D 902 |
% |
3.94 |
% |
3.94 |
| Allungamento alla rottura (CD) |
ASTM D 902 |
% |
3.92 |
% |
3.92 |
| Modulo di Young (MD) |
ASTM D 902 |
kpsi |
980 |
N/mm2 |
|
| Young's Modulus (CD) |
ASTM D 902 |
kpsi |
1,200 |
N/mm2 |
|
| Modulo di Young (MD) |
ASTM D 3039 |
kpsi |
1,630 |
N/mm2 |
|
| Rapporto di Poisson |
ASTM D 3039 |
|
0.135 |
N/mm |
|
| Forza di sguscio ((1 oz.ed) |
IPC-650 2.4.8 secondi.5.2.2 ((Stresso termico.) |
Pb/pollice lineare |
15 |
N/mm |
|
| Forza di sguscio ((1 oz.RTF) |
IPC-650 2.4.8 secondi.5.2.2 ((Stresso termico.) |
Pb/pollice lineare |
17 |
N/mm |
|
| Forza di buccia (± 1 oz) |
IPC-650 2.4.8.3 ((Temperatura elevata.) |
Pb/pollice lineare |
14 |
N/mm |
|
| Forza di buccia (± 1 oz) |
IPC-650 2.4.8 secondi.5.2.2 ((Stresso termico.) |
Pb/pollice lineare |
11 |
N/mm |
|
| Forza della buccia (rollato in 1 oz) |
IPC-650 2.4.8 secondi.5.2.2 ((Stresso termico.) |
Pb/pollice lineare |
13 |
N/mm |
2.1 |
| Conduttività termica |
ASTM F433/ASTM 1530-06 |
W/M*K |
0.19 |
W/M*K |
0.19 |
| Stabilità dimensionale (MD) |
IPC-650 2.4.39 secondi.5.5 ((Dopo il forno.) |
mil/in. |
0.06 |
mm/M |
|
| Stabilità dimensionale (CD) |
IPC-650 2.4.39 secondi.5.4 ((Dopo il forno.) |
mil/in. |
0.08 |
mm/M |
|
| Stabilità dimensionale (MD) |
IPC-650 2.4.39 secondi.5.5 ((Stresso termico.) |
mil/in. |
0.09 |
mm/M |
|
| Stabilità dimensionale (CD) |
IPC-650 2.4.39 secondi.5.5 ((Stresso termico.) |
mil/in. |
0.1 |
mm/M |
|
| Resistenza superficiale |
IPC-650 2.5.17.1 sec.5.2.1 ((Temperatura elevata.) |
Oh, mio Dio. |
6.605 x 108 |
Oh, mio Dio. |
6.605 x 108 |
| Resistenza superficiale |
IPC-650 2.5.17.1 sec.5.2.1 ((Condizione di umidità.) |
Oh, mio Dio. |
3.550 x 106 |
Oh, mio Dio. |
3.550 x 106 |
| Resistenza al volume |
IPC-650 2.5.17.1 sec.5.2.1 ((Temperatura elevata.) |
Mohm/cm |
1.110 x 1010 |
Mohm/cm |
1.110 x 1010 |
| Resistenza al volume |
IPC-650 2.5.17.1 sec.5.2.1 ((Condizione di umidità.) |
Mohm/cm |
1.046 x 1010 |
Mohm/cm |
1.046 x 1010 |
| CTE ((asse X)) ((25-260°C) |
IPC-650 2.4.41/ASTM D 3386 |
ppm/°C |
21 |
ppm/°C |
21 |
| CTE (asse Y) (asse 25-260)°C) |
IPC-650 2.4.41/ASTM D 3386 |
ppm/°C |
23 |
ppm/°C |
23 |
| CTE (asse Z) (asse 25-260)°C) |
IPC-650 2.4.41/ASTM D 3386 |
ppm/°C |
215 |
ppm/°C |
215 |
| Densità ((Gravità specifica) |
ASTM D 792 |
g/cm3 |
2.25 |
g/cm3 |
2.25 |
| Td(2% di perdita di peso) |
IPC-650 2.4.24.6 ((TGA) |
°C |
535 |
°C |
|
| Td(5% di perdita di peso) |
IPC-650 2.4.24.6 ((TGA) |
°C |
553 |
°C |
|
| Indice di infiammabilità |
UL-94 |
|
V-0 |
|
V-0 |
Specifiche tecniche
Proprietà elettriche
- Costante dielettrica @ 10 GHz: 2,55 ± 0.04
- Fattore di dissipazione @ 10 GHz: 0.0018
- Resistenza superficiale (temperatura elevata): 6,605 x 10^8 Mohm
- Resistenza superficiale: 3,550 x 10^6 Mohm
- Resistenza al volume (temperatura elevata): 1,110 x 10^10 Mohm/cm
- Resistenza al volume (condizione di umidità): 1,046 x 10^10 Mohm/cm
Stabilità dimensionale
- MD dopo cottura: 0,06 mm/M (mls/in)
- CD dopo cottura: 0,08 mm/M (mls/in)
- MD Stress termico: 0,09 mm/M (mils/in)
- CD Stress termico: 0,10 mm/M (mils/in)
CTE (25-260 °C)
- X: 21 ppm/°C
- Y: 23 ppm/°C
- Z: 215 ppm/°C
Proprietà termiche
- 2% di perdita di peso: 535 °C
- 5% perdita di peso: 553 °C
Proprietà chimiche/fisiche
- Assorbimento di umidità: 0,02%
- Rottura dielettrica: > 45 kV
- Indice di infiammabilità: V-0 (UL-94)

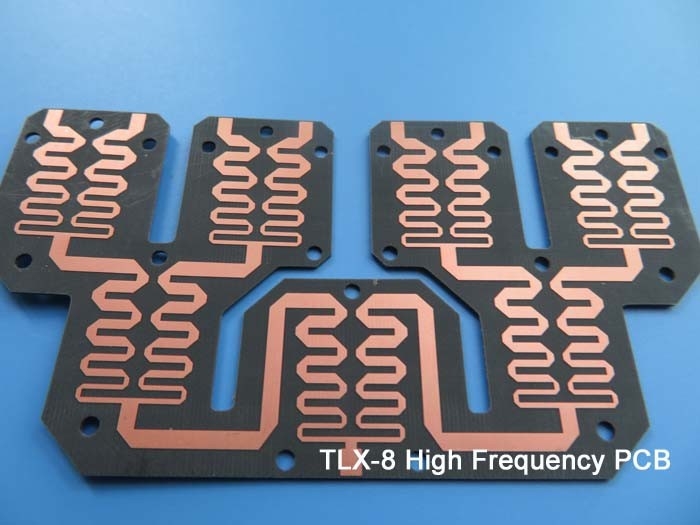

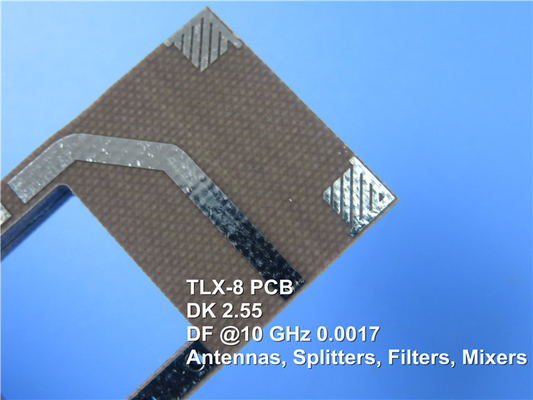

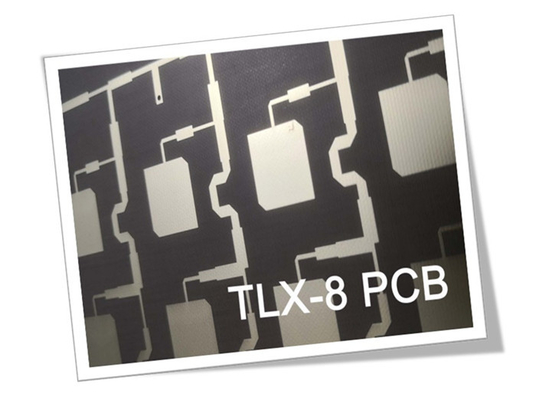

Costruzione di PCB
- PCB rigidi a due strati
- Strato di rame 1: 35 μm
- Taconic TLX-8 Core: 1.524 mm (60 mil)
- Strato di rame 2: 35 μm
- Dimensioni del pannello: 108,72 mm x 59,59 mm ± 0,15 mm
- Traccia minima/spazio: 5/5 mils
- Dimensione minima del foro: 0,3 mm
- Spessore del cartone finito: 1,6 mm
- Peso del rame finito: 1 oz (1,4 ml) per gli strati esterni
- Spessore del rivestimento: 20 μm
- Finitura superficiale: oro immersivo
- Vernice di seta: Bianca
- Filtro di seta inferiore: nessuno
- Maschera di saldatura superiore: nessuna
- Maschera di saldatura inferiore: nessuna
- prova elettrica al 100% prima della spedizione
Disponibilità
Nel mondo
Applicazioni tipiche
- Sistemi radar
- Comunicazioni mobili
- attrezzature di prova a microonde
- apparecchi di trasmissione a microonde
- accoppiatori, splitter, combinatori, amplificatori e antenne
