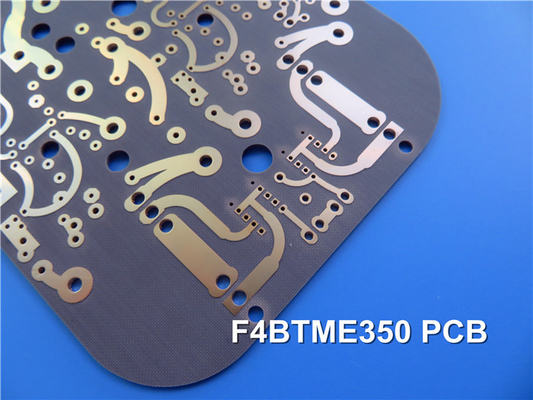

F4BTME298 Tavola di circuito RF 60 mil 2-layer Immersion Tin

MOQ:	1pc
prezzo:	USD9.99-99.99/PCS
Imballaggio standard:	Sacchetti aspirapolvere+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 PCS al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Materiale:

F4BTME298 Core

Dimensione del PCB:

51.51 mm x 111,92 mm = 1 PCS, +/- 0,15 mm

Peso di rame:

1 oz (1,4 ml) di strati esterni

Finitura superficiale:

Latta di immersione

Numero di strati:

2-layer

Spessore del PCB:

1.6 mm

Evidenziare:

F4BTME298 scheda di circuito rf

circuito di 60mil rf

Immersione Scatole di stagno

Descrizione del prodotto

Introducendo la F4BTME298 PCB, una scheda di circuiti stampati ad alte prestazioni progettata per applicazioni impegnative.che sono meticolosamente fabbricati attraverso un processo specializzato che combina tessuto in fibra di vetroIl risultato è un substrato che eccelle nelle prestazioni ad alta frequenza, nella stabilità termica e nell'isolamento.

Caratteristiche chiave
Costante dielettrica (Dk): 2,98 ± 0,06 a 10 GHz, garantendo un'integrità del segnale superiore.
Fattore di dissipazione: eccezionalmente basso a 0,0018 a 10 GHz e 0,0023 a 20 GHz, riducendo al minimo la perdita di energia.
Performance termica: valori di coefficiente di espansione termica (CTE) di 15 ppm/°C (asse X), 16 ppm/°C (asse Y) e 78 ppm/°C (asse Z), con temperature di esercizio da -55°C a 288°C.
Basso assorbimento di umidità: solo 0,05%, mantenendo le prestazioni in condizioni umide.
Intermodulazione passiva (PIM): prestazioni eccezionali con un valore PIM <-160 dBc.

Caratteristiche del prodotto		Condizioni di prova	Unità	F4BTME298	F4BTME300	F4BTME320	F4BTME350
Costante dielettrica (tipica)		10 GHz	/	2.98	3.0	3.2	3.5
Tolleranza di costante dielettrica		/	/	± 0.06	± 0.06	± 0.06	± 0.07
Tangente di perdita (tipico)		10 GHz	/	0.0018	0.0018	0.0020	0.0025
Tangente di perdita (tipico)		20 GHz	/	0.0023	0.0023	0.0026	0.0035
Coefficiente di temperatura costante dielettrica		-55 o~150oC	PPM/°C	- 78 anni.	- 75	- 75	- 60
Forza della buccia		1 OZ F4BTM	N/mm	> 1.6	> 1.6	> 1.6	> 1.6
Forza della buccia		1 OZ F4BTME	N/mm	> 1.4	> 1.4	> 1.4	> 1.4
Resistenza al volume		Condizione standard	MΩ.cm	≥ 1 × 10^7	≥ 1 × 10^7	≥ 1 × 10^7	≥ 1 × 10^7
Resistenza superficiale		Condizione standard	MΩ	≥ 1 × 10^6	≥ 1 × 10^6	≥ 1 × 10^6	≥ 1 × 10^6
Forza elettrica (direzione Z)		5KW,500V/s	KV/mm	> 26	> 30	> 32	> 32
Tensione di rottura (direzione XY)		5KW,500V/s	KV	> 34	> 35	> 40	> 40
Coefficiente di espansione termica	Direzione XY	-55°C a 288°C	ppm/oC	15,16	15,16	13,15	10,12
Coefficiente di espansione termica	Direzione Z	-55°C a 288°C	ppm/oC	78	72	58	51
Stress termico		260°C, 10 secondi, 3 volte		Nessuna delaminazione	Nessuna delaminazione	Nessuna delaminazione	Nessuna delaminazione
Assorbimento dell'acqua		20±2°C, 24 ore	%	≤ 0.05	≤ 0.05	≤ 0.05	≤ 0.05
Densità		Temperatura ambiente	g/cm3	2.25	2.25	2.20	2.20
Temperatura di funzionamento a lungo termine		Camera ad alta e bassa temperatura	°C	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260
Conduttività termica		Direzione Z	W/(M.K)	0.42	0.42	0.50	0.54
PIM		Solo applicabile a F4BTME	dBc	≤ 160	≤ 160	≤ 160	≤ 160
Infiammabilità		/	UL-94	V-0	V-0	V-0	V-0
Composizione del materiale		/	/	PTFE, tessuto in fibra di vetro, nanoceramica F4BTM accoppiato con foglio di rame ED, F4BTME accoppiato con foglio di rame trattato al contrario (RTF).

Configurazione di stackup PCB
Questo PCB è dotato di un robusto impianto rigido a due strati:

Strato di rame 1: 35 μm
Materiale di base: F4BTME298 (1.524 mm / 60 mil)
Strato di rame 2: 35 μm

Questa configurazione si traduce in una scheda finita di spessore di 1,6 mm, con un peso totale di rame di 1,4 mil.

Dettagli della costruzione
Dimensioni della tavola: 51,51 mm x 111,92 mm (±0,15 mm)
Traccia minima/spazio: 6/5 mils
Dimensione minima del foro: 0,3 mm
Via: 41 in totale, senza includere via cieca.
Finitura superficiale: stagno immersivo per un'eccellente solderabilità.
Silkscreen e maschera di saldatura: presenta una maschera di saldatura bianca e una maschera di saldatura verde; nessuna maschera di saldatura o maschera di saldatura inferiore.
Ogni PCB viene sottoposto a rigorosi test elettrici al 100% prima della spedizione per garantire affidabilità e prestazioni.

Assicurazione della qualità

Questo PCB soddisfa lo standard di qualità IPC-Class-2, garantendo un'elevata affidabilità per varie applicazioni.

Applicazioni
Il PCB F4BTME298 è ideale per una vasta gamma di applicazioni, tra cui:

Attrezzature aerospaziali e di cabina
Tecnologie a microonde e RF
Sistemi radar militari
Reti alimentari
Antenne ad antenna di fascia sensibile e di fascia
Comunicazioni satellitari

Disponibilità

Il PCB F4BTME298 è disponibile a livello globale, rendendolo accessibile agli ingegneri e ai progettisti di tutto il mondo che cercano soluzioni ad alte prestazioni per i loro progetti.

Materiale per PCB:	PTFE / tessuto in fibra di vetro / riempitore in nanoceramica
Designazione (F4BTME)	F4BTM	DK (10GHz)	DF (10 GHz)
	F4BTME298	2.98±0.06	0.0018
	F4BTME300	3.0±0.06	0.0018
	F4BTME320	3.2±0.06	0.0020
	F4BTME350	3.5±0.07	0.0025
Numero di strati:	PCB a una sola faccia, PCB a doppia faccia, PCB a più strati, PCB ibrido
Peso di rame:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Spessore dielettrico (o spessore complessivo)	0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Dimensione del PCB:	≤ 400 mm x 500 mm
Maschera di saldatura:	Verde, nero, blu, giallo, rosso, ecc.
Finitura superficiale:	rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, oro puro, ENEPIG ecc.
