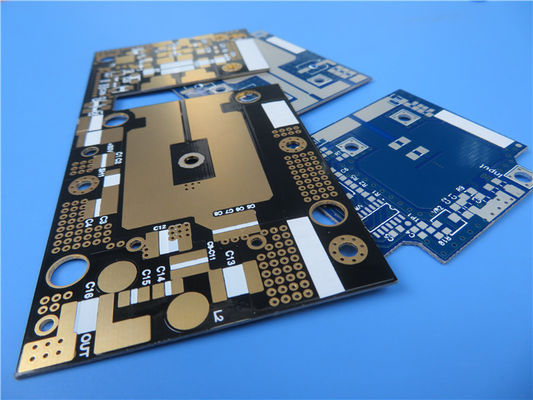

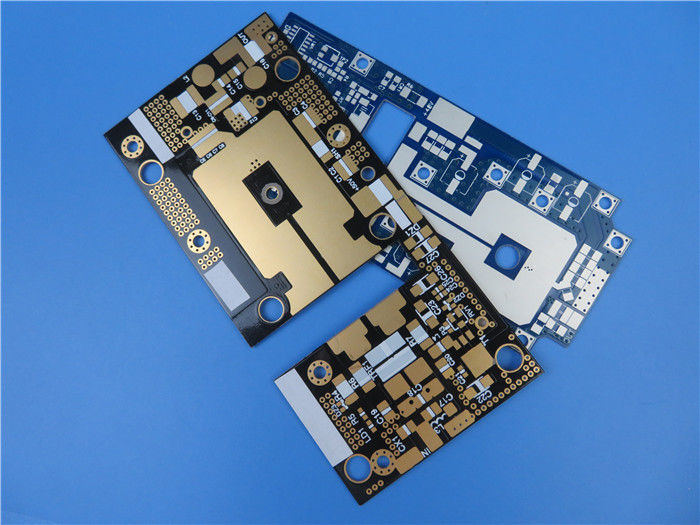

60ml RF-35 Pcb a radiofrequenza a doppio lato HASL bianca

Il PCB RF-35 è un laminato in ceramica organica all'avanguardia della famiglia ORCER di Taconic, specificamente progettato per applicazioni commerciali a microonde e radio.Utilizzando rinforzo in vetro tessuto, RF-35 sfrutta l'esperienza di Taconic nella tecnologia di riempimento in ceramica e nella fibra di vetro PTFE rivestita, rendendola un'ottima scelta per la produzione a basso costo e in grandi volumi.

RF-35 si distingue per la sua superiorità di resistenza alla buccia sia per 1/2 once che per 1 once di rame, che è essenziale per le situazioni di rilavoro.il suo tasso di assorbimento dell'umidità ultra-basso e il suo basso fattore di dissipazione riducono significativamente i cambi di fase con frequenza, garantendo prestazioni affidabili.

Caratteristiche chiave
Costante dielettrica: 3,5 a 1,9 GHz, fornendo un'elevata integrità del segnale.
Fattore di dissipazione: eccezionalmente basso a 0,0018 a 1,9 GHz, riducendo la perdita di energia.
Forza di rottura dielettrica: 41 kV, offrendo un solido isolamento.
Coefficiente di espansione termica (CTE): X CTE di 19 ppm/°C, Y CTE di 24 ppm/°C, Z CTE di 64 ppm/°C, garantendo la stabilità nelle variazioni di temperatura.
Classificazione di infiammabilità: UL-94 V0, che indica la conformità alle norme di sicurezza.

Benefici
Il PCB RF-35 offre numerosi vantaggi:

Risparmio economico: ideale per applicazioni di grandi volumi senza compromettere la qualità.
Eccellente resistenza al desquamazione: adesione superiore facilita il rifacimento e l'assemblaggio.
Basso assorbimento dell'umidità: garantisce prestazioni affidabili in condizioni umide.
Maggiore liscezza superficiale: migliora le prestazioni nelle applicazioni ad alta frequenza.


Configurazione di stackup PCB

Questo PCB è dotato di un impianto rigido a due strati:

Strato di rame 1: 35 μm
RF-35 Core: 1,524 mm (60 mil)
Strato di rame 2: 35 μm

Questa configurazione si traduce in una scheda finita di spessore di 1,6 mm, con un peso totale di rame di 1 oz (1,4 mil) sugli strati esterni.

Dettagli della costruzione
Dimensioni della tavola: 45,9 mm x 30,5 mm (± 0,15 mm)
Traccia minima/spazio: 5/5 mils
Dimensione minima del foro: 0,3 mm
Nessuna via cieca inclusa nel progetto.
Via Spessore di rivestimento: 25 μm
Finitura superficiale: HASL (Hot Air Solder Leveling) per un'affidabile saldabilità.
Silkscreen e maschera di saldatura: presenta una maschera di saldatura bianca in alto; nessuna maschera di saldatura o maschera di saldatura in basso.

Ogni PCB subisce un completo test elettrico al 100% prima della spedizione, garantendo un'affidabilità e prestazioni di prim'ordine.

Assicurazione della qualità
Questo PCB aderisce allo standard di qualità IPC-Class-2, garantendo un'elevata affidabilità adatta a una varietà di applicazioni.

Applicazioni
Il PCB RF-35 è adatto per una serie di applicazioni, tra cui:

Amplificatori di potenza: ottimizzati per un'amplificazione efficiente del segnale.
Filtri e accoppiatori: progettati per un'efficace elaborazione del segnale.
Componenti passivi: ideali per vari componenti RF passivi.

Disponibilità
Questo PCB è disponibile in tutto il mondo, il che lo rende una scelta eccellente per ingegneri e progettisti che cercano soluzioni ad alte prestazioni ed economiche per applicazioni RF.
