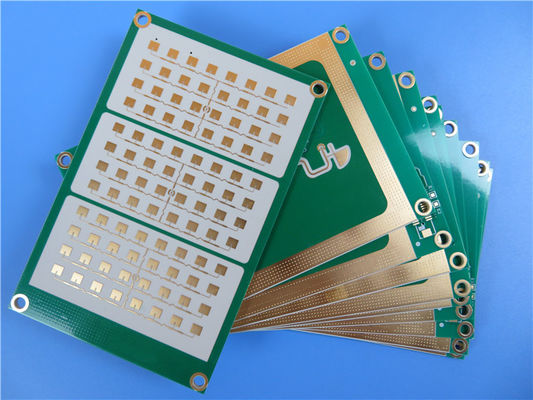

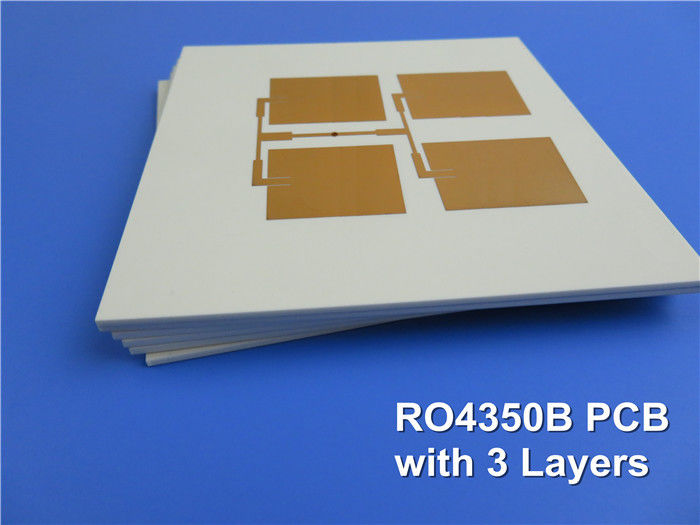

Rogers RO4350B Rf PCB Board 3 strato 1,7 mm ENIG

Introduzione
Il PCB ad alta frequenza Rogers RO4350B è progettato per applicazioni che richiedono prestazioni elettriche e fabbricabilità eccezionali.I materiali RO4350B presentano idrocarburi/ceramiche armate di vetro tessuto proprietario che forniscono prestazioni elettriche paragonabili a quelle del PTFE/vetro tessutoQuesti laminati mantengono un controllo rigoroso della costante dielettrica (Dk) garantendo al contempo una bassa perdita,tutto a una frazione del costo dei materiali convenzionali per microonde. A differenza delle opzioni basate su PTFE, RO4350B non richiede trattamenti speciali per il foro o procedure di movimentazione, rendendolo facile da usare.adatti a dispositivi attivi e progetti RF ad alta potenza.

Il bondply RO4450F completa il core RO4350B, costituito da diversi gradi compatibili con i laminati RO4000 per costruzioni a più strati.Il suo elevato Tg di postcuring gli consente di gestire più cicli di laminazione, che lo rende ideale per applicazioni che richiedono laminazioni sequenziali.che consentono la combinazione di RO4450F e di legami FR-4 a basso flusso in strutture multilivello non omogenee.

Caratteristiche
RO4350B:
Costante dielettrica (Dk): 3,48 ± 0,05 a 10 GHz/23°C
Fattore di dissipazione: 0,0037 a 10 GHz/23°C
Conduttività termica: 0,69 W/m/°K
CTE: X: 10 ppm/°C, Y: 12 ppm/°C, Z: 32 ppm/°C
Temperatura di transizione del vetro (Tg): > 280 °C
Assorbimento idrico: 0,06%

RO4450F:
Costante dielettrica (Dk): 3,52 ± 0,05 a 10 GHz/23°C
Fattore di dissipazione: 0,004 a 10 GHz/23°C
Conduttività termica: 0,65 W/m/°K
CTE: X: 19 ppm/°C, Y: 17 ppm/°C, Z: 50 ppm/°C
Temperatura di transizione del vetro (Tg): > 280 °C
Assorbimento idrico: 0,04%

Specifiche tecniche
PCB stackup: PCB rigidi a due strati


Strato di rame 1: 35 μm
Rogers RO4350B Core: 0,762 mm (30 mil)
Strato di rame 2: 18 μm
Prepreg Bond-ply (RO4450F): 0,101 mm (4 mil)
Rogers RO4350B Core: 0,762 mm (30 mil)
Strato di rame 3: 35 μm

Le dimensioni della scheda sono di 42,35 mm x 42,35 mm (± 0,15 mm), con uno spessore di scheda finito di 1,7 mm. Supporta una traccia minima di 5/5 mil e una dimensione minima del foro di 0,3 mm.Il peso del rame finito è di 1 oz (1.4 mils) per gli strati esterni e 0,5 oz (0,7 mils) per lo strato interno, con uno spessore di 20 μm. La finitura superficiale è ENIG, con una silkscreen gialla sulla parte superiore e una maschera di saldatura verde.

Applicazioni
Il PCB Rogers RO4350B è adatto a una varietà di applicazioni, tra cui:

Antenne e amplificatori di potenza per stazioni base cellulari
Etichette di identificazione RF
Radar e sensori per autoveicoli
LNB per satelliti di trasmissione diretta

Disponibilità
Il PCB Rogers RO4350B è disponibile in tutto il mondo, progettato per soddisfare le esigenze delle moderne applicazioni ad alta frequenza.Le sue proprietà materiali avanzate e i suoi metodi di lavorazione facili da usare lo rendono una scelta essenziale per ingegneri e progettisti.
