Nel panorama elettronico di oggi, il raggiungimento di un'integrità del segnale superiore è di primaria importanza.Questo laminato avanzato combina materiali compositi in PTFE con microfibre di vetro, creando una solida base sia per i circuiti a RF che per i microonde.
Composizione e caratteristiche del materiale
La composizione unica di RT/duroid 5880 garantisce prestazioni ineguagliabili.questo PCB è su misura per applicazioni a banda larga, consentendo una comunicazione affidabile anche negli ambienti più impegnativi.
Proprietà elettriche chiave
Una delle caratteristiche di spicco del RT/duroid 5880 è la sua stabilità in vari intervalli di temperatura, con un coefficiente di temperatura della costante dielettrica (TCDk) di -125 ppm/°C.Questa caratteristica è cruciale per mantenere prestazioni costanti, in particolare nelle applicazioni che subiscono cicli termici.
| Immobili |
NT1comunicazione |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
2.20
2.20±0.02 di specifica. |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Costante dielettrica |
2.2 |
Z |
N/A |
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.0004
0.0009 |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Coefficiente termico di ε |
- 125 |
Z |
ppm/°C |
- 50°Cfino a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
2 x 107 |
Z |
Mohm cm |
C/96/35/90 |
ASTM D 257 |
| Resistenza superficiale |
3 x 107 |
Z |
Oh, mio Dio. |
C/96/35/90 |
ASTM D 257 |
| Calore specifico |
0.96.23) |
N/A |
j/g/k
(cal/g/c) |
N/A |
Calcolato |
| Modulo di trazione |
Test a 23°C |
Prova a 100°C |
N/A |
MPa ((kpsi) |
A |
ASTM D 638 |
| 1070(156) |
450 ((65) |
X |
| 860(125) |
380 ((55) |
Y |
| Lo stress estremo |
29(4.2) |
20(2.9) |
X |
| 273.9) |
18(2.6) |
Y |
| La tensione suprema |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Modulo di compressione |
710(103) |
500(73) |
X |
MPa ((kpsi) |
A |
ASTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Lo stress estremo |
27(3.9) |
22(3.2) |
X |
| 29(5.3) |
21(3.1) |
Y |
| 52(7.5) |
43(6.3) |
Z |
| La tensione suprema |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z |
| Assorbimento di umidità |
0.02 |
N/A |
% |
0.62" ((1.6mm) D48/50 |
ASTM D 570 |
| Conduttività termica |
0.2 |
Z |
W/m/k |
80°C |
ASTM C 518 |
| Coefficiente di espansione termica |
31
48
237 |
X
Y
Z |
ppm/°C |
0-100°C |
IPC-TM-650 2.4.41 |
| Td |
500 |
N/A |
°CTGA |
N/A |
ASTM D 3850 |
| Densità |
2.2 |
N/A |
gm/cm3 |
N/A |
ASTM D 792 |
| Peeling di rame |
31.2(5.5) |
N/A |
Pli ((N/mm) |
1 oz ((35 mm) di foglio EDC
dopo il galleggiamento della saldatura |
IPC-TM-650 2.4.8 |
| Infiammabilità |
V-0 |
N/A |
N/A |
N/A |
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
N/A |
N/A |
N/A |
N/A |

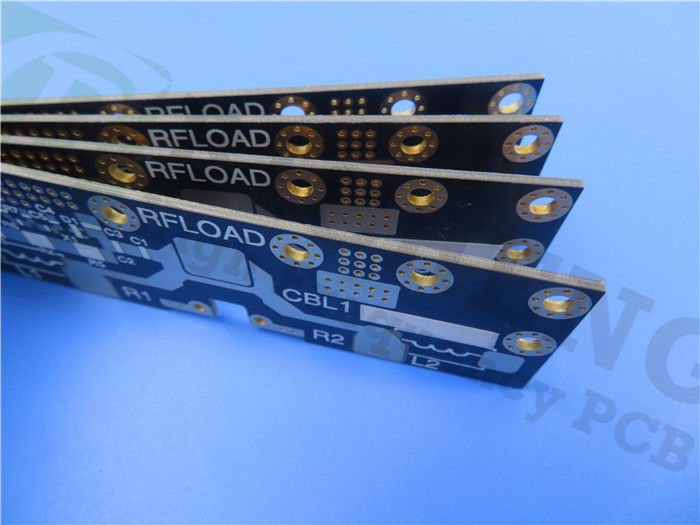

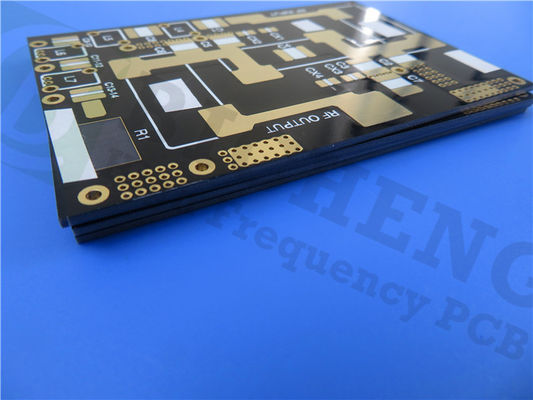

Costruzione e specifiche del PCB
Questo PCB è costruito come una scheda rigida a due strati, con uno spessore del nucleo di 0,787 mm e strati di rame di 35 μm.La costruzione è progettata per ottimizzare le prestazioni, garantendo la facilità di fabbricazione, con una specifica minima traccia/spazio di 4/4 mil.
Vantaggi dei PCB RT/duroide 5880
I vantaggi dell'utilizzo di RT/duroid 5880 sono numerosi: il suo basso tasso di assorbimento dell'umidità di appena lo 0,02% lo rende ideale per ambienti ad alta umidità,mentre la sua resistenza chimica garantisce la longevità contro solventi e reagentiQuesta combinazione di proprietà rende RT/duroid 5880 la soluzione ideale per i progettisti in cerca di affidabilità e prestazioni.
Applicazioni in vari settori
RT/duroid 5880 è versatile, trovando il suo posto in varie applicazioni come antenne a banda larga di compagnie aeree commerciali, sistemi di guida e antenne radio digitali punto-a-punto.Ogni applicazione beneficia della capacità del PCB di mantenere l'integrità del segnale, anche in condizioni difficili.
Garanzia della qualità e norme di prova
Prima della spedizione, ogni PCB RT/duroid 5880 viene sottoposto a rigorosi test elettrici al 100%, rispettando gli standard IPC-Class-2.che stabilisce una norma per i PCB ad alte prestazioni.
Conclusione: impatto del RT/duroid 5880 sull'industria elettronica
Il RT/duroid 5880 PCB è più di una semplice scheda di circuito; è un componente trasformativo che eleva i progetti ad alta frequenza a nuove altezze.RT/duroid 5880 è pronto a plasmare il futuro dell'elettronica, che lo rende una scelta essenziale per ingegneri e produttori.
