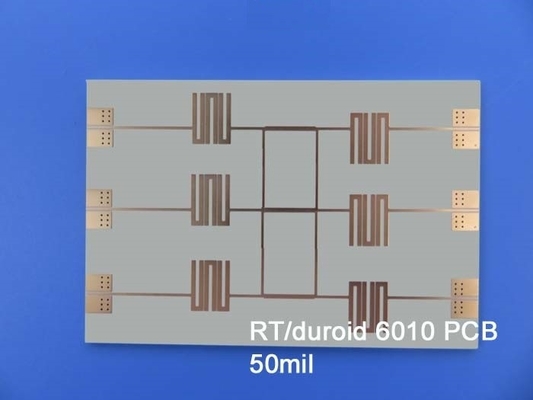

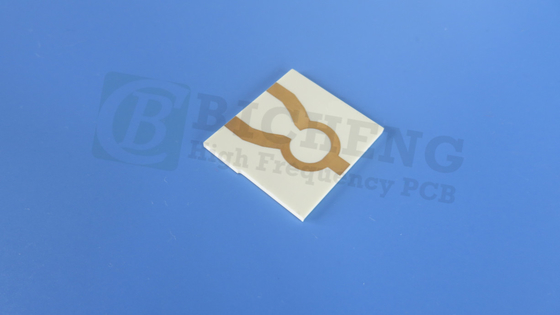

RT / Duroid 6010.2LM 2 strato PCB Board per la progettazione di circuiti a microonde

Introducendo il PCB RT/duroide 6010.2LM, una soluzione ad alte prestazioni progettata specificamente per applicazioni di circuiti elettronici e a microonde.questo laminato offre una costante dielettrica elevata, che lo rende ideale per applicazioni che richiedono una significativa riduzione delle dimensioni del circuito.garantire prestazioni di circuito affidabili e ripetibili.

Che cos'e' RT/duroide 6010.2LM?
RT/duroid 6010.2LM è un sofisticato materiale laminato composto da compositi ceramici-PTFE.dove i materiali tradizionali possono essere insufficientiL'elevata costante dielettrica e le caratteristiche di bassa perdita rendono questo laminato particolarmente adatto per applicazioni che operano a frequenze della banda X e inferiori.

Caratteristiche chiave
1. Costante dielettrica elevata (Dk):
Il RT/duroide 6010.2LM vanta una Dk di 10,2 ± 0,25 a 10 GHz. Questa costante dielettrica elevata consente una significativa riduzione delle dimensioni del circuito, consentendo progetti più compatti senza sacrificare le prestazioni.

2- Basse perdite:
Con un fattore di dissipazione di 0,0023 a 10 GHz, questo materiale riduce al minimo la perdita di segnale, rendendolo ideale per applicazioni ad alta frequenza.Questa proprietà è cruciale per mantenere l'integrità del segnale nelle comunicazioni a microonde.

3Stabilità termica:
Il laminato ha una temperatura di decomposizione (Td) di 500 °C, indicando la sua capacità di resistere a temperature elevate durante la lavorazione.con un basso coefficiente di espansione termica (CTE) di 24 ppm/°C nella direzione x e y e di 47 ppm/°C nella direzione z, garantisce prestazioni affidabili in diverse condizioni ambientali.

4- Resistenza all'umidità:
Con un tasso di assorbimento dell'umidità di soli 0,01%, il RT/duroid 6010.2LM attenua efficacemente i rischi associati alle perdite elettriche legate all'umidità, migliorando l'affidabilità dei circuiti.

5. Indice di infiammabilità:
Il materiale soddisfa il criterio di infiammabilità V-0 per UL94, garantendo la sicurezza nelle applicazioni ad alto rischio.

Costruzione di PCB


SProgettazione tackup
Questo PCB è costruito con una struttura rigida a due strati che comprende:

Strato di rame 1: 35 μm
Materiale di base: Rogers RT/duroide 6010.2LM, di dimensioni 0,254 mm (10 mil)
Strato di rame 2: 35 μm

Dimensioni e specifiche
Dimensioni della scheda: 46 mm x 54,3 mm, con tolleranza di ± 0,15 mm.
Traccia/spazio minimo: 4/4 mils, che consente un percorso preciso dei segnali.
Dimensione minima del foro: 0,5 mm, per accogliere vari tipi di componenti.
Spessore del cartone finito: 0,3 mm, ottimizzando il profilo del cartone per applicazioni compatte.
Peso del rame finito: 1,4 ml per gli strati esterni, per bilanciare la conduttività e la dissipazione termica.

Finitura superficiale e garanzia della qualità
Finitura superficiale: argento immersivo, fornendo un'eccellente solderabilità e protezione contro l'ossidazione.


Silkscreen e maschera di saldatura: la maschera di saldatura superiore è bianca, mentre la maschera di saldatura superiore è verde, facilitando la facile identificazione dei componenti e dei collegamenti.Il lato inferiore non ha vetrina o maschera di saldatura, riducendo costi e complessità.


Test elettrici: ogni PCB subisce un test elettrico al 100% prima della spedizione, garantendo che ogni unità soddisfi severi standard di qualità.

Vantaggi dell'uso di PCB RT/duroide 6010.2LM
1.Riduzione delle dimensioni del circuito:
L'alta costante dielettrica consente progetti di circuiti più piccoli, consentendo dispositivi elettronici più compatti.

2Performance migliorata:
Le caratteristiche di bassa perdita assicurano che i segnali rimangano forti, riducendo la necessità di amplificatori aggiuntivi o condizionamento del segnale.

3. Affidabilità nelle tavole a più strati:
La bassa espansione dell'asse Z sostiene l'integrità dei fori rivestiti, vitale per le applicazioni multistrato.

4. Resilienza ai fattori ambientali:
Basso assorbimento dell'umidità e elevata stabilità termica garantiscono prestazioni robuste in diverse condizioni di funzionamento.

5- Consistenza nella produzione:
TigIl controllo della costante dielettrica e dello spessore garantisce prestazioni ripetibili in tutte le serie di produzione.

Applicazioni tipiche
La versatilità del PCB RT/duroide 6010.2LM gli consente di essere impiegato in varie applicazioni ad alta tecnologia, tra cui:

Antenne patch: utilizzate nei dispositivi di comunicazione wireless per la trasmissione del segnale.
Sistemi di comunicazione satellitare: essenziali per una trasmissione affidabile dei dati nelle applicazioni spaziali.

Amplificatori di potenza: componenti critici nelle applicazioni RF, che forniscono la necessaria amplificazione dei segnali.

Sistemi di prevenzione delle collisioni aerei: essenziali per migliorare la sicurezza nell'aviazione attraverso un'efficace elaborazione del segnale.

Sistemi di allarme radar a terra: utilizzati in applicazioni militari e di difesa per il rilevamento delle minacce.

Conclusioni
Il PCB RT/duroid 6010.2LM è una testimonianza dei progressi nella tecnologia PCB, rispondendo alle crescenti esigenze di prestazioni ad alta frequenza, affidabilità,e miniaturizzazione nella progettazione elettronicaLa sua combinazione unica di caratteristiche e vantaggi la rendono una scelta ideale per ingegneri e produttori che desiderano innovare nei settori delle telecomunicazioni, dell'aerospaziale e della difesa.Scegliendo il RT/duroid 6010.2LM PCB, non solo investite in tecnologie di qualità superiore, ma garantite anche il successo delle vostre applicazioni elettroniche in un mercato sempre più competitivo.
