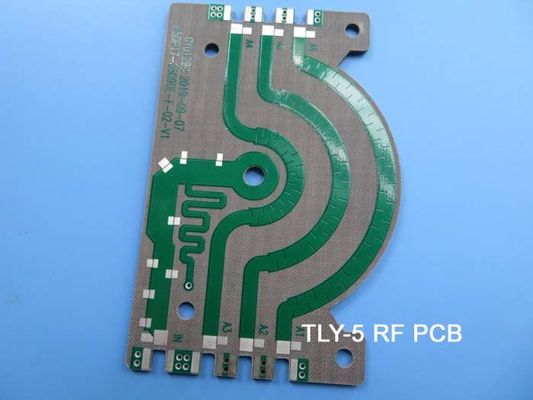

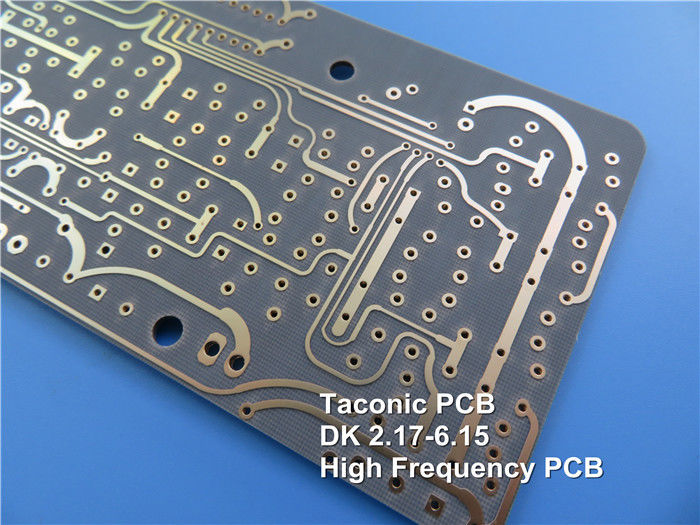

Visualizzazione dei laminati TLY-5
La base del PCB TLY-5 è la composizione avanzata del laminato, realizzato in fibra di vetro leggera,TLY-5 offre una stabilità dimensionale superiore rispetto ai compositi PTFE rinforzati con fibre tritate convenzionaliQuesta stabilità è fondamentale per la produzione di grandi volumi, dove la coerenza e l'affidabilità sono fondamentali.
Caratteristiche principali del materiale
Costante dielettrica (Dk): con un valore di 2,2 e una tolleranza di ±0,02 a 10 GHz/23°C, il PCB TLY-5 garantisce una perdita minima di segnale e prestazioni eccezionali in ambienti ad alta frequenza.
Tangente di perdita (Df): a soli 0,0009 a 10 GHz, il basso fattore di dissipazione contribuisce ad un'alta integrità del segnale, rendendolo ideale per applicazioni che richiedono precisione.
Assorbimento dell'umidità: un tasso di assorbimento dell'umidità di soli 0,02% riduce al minimo il rischio di degrado delle prestazioni nel tempo, in particolare in ambienti umidi.
Vantaggi del PCB TLY-5
1- Dimensionalmente stabile.
Uno dei vantaggi più significativi del PCB TLY-5 è la sua stabilità dimensionale.riduzione del rischio di deformazione o deformazione durante la fabbricazione o l'uso.
2. Basso fattore di dissipazione
La bassa DF del PCB TLY-5 migliora l'integrità del segnale, rendendolo adatto per applicazioni ad alta frequenza in cui anche piccole perdite possono portare a problemi di prestazione significativi.Questa caratteristica è fondamentale per i sistemi radar automobilistici e le antenne a onde millimetriche.
3. Basso assorbimento di umidità
L'assorbimento minimo di umidità del PCB TLY-5 protegge dal degrado delle prestazioni.Questa caratteristica è particolarmente utile nelle applicazioni all'aperto o in ambienti con livelli di umidità variabili.
4. Alta resistenza alla buccia di rame
Il PCB TLY-5 vanta un'elevata resistenza alla buccia di rame, garantendo durata e affidabilità in applicazioni esigenti.Questa caratteristica è essenziale per garantire che gli strati conduttori rimangano intatti sotto stress meccanico.
5Costante dielettrica uniforme
La costante dielettrica costante consente prestazioni prevedibili, che sono vitali per le applicazioni che richiedono precisione nella trasmissione del segnale.
TLY VALORI TIPICI | |||||
Immobili | Metodo di prova | Unità | Valore | Unità | Valore |
DK a 10 GHz | IPC-650 2.5.5.5 | 2.2 | 2.2 | ||
Df a 10 GHz | IPC-650 2.5.5.5 | 0.0009 | 0.0009 | ||
Assorbimento di umidità | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
Rottura dielettrica | IPC-650 2.5.6 | kV | > 45 | kV | > 45 |
Forza dielettrica | ASTM D 149 | V/mil | 2,693 | V/mil | 106,023 |
Resistenza al volume | IPC-650 2.5.17.1 ((dopo elevata temperatura.) | Mohms/cm | 1010 | Mohms/cm | 1010 |
Resistenza al volume | IPC-650 2.5.17.1 ((dopo umidità) | Mohms/cm | 1010 | Mohms/cm | 109 |
Resistenza superficiale | IPC-650 2.5.17.1 ((dopo elevata temperatura.) | Mohms | 108 | Mohms | 108 |
Resistenza superficiale | IPC-650 2.5.17.1 ((dopo umidità) | Mohms | 108 | Mohms | 108 |
Forza flessibile (MD) | IPC-650 2.4.4 | psi | 14,057 | N/mm2 | 96.91 |
Forza flessibile (CD) | IPC-650 2.4.4 | psi | 12,955 | N/mm2 | 89.32 |
Forza di buccia ((1⁄2 oz.ed rame) | IPC-650 2.4.8 | Peso/pollice | 11 | N/mm | 1.96 |
Forza di buccia ((1 oz.CL1 rame) | IPC-650 2.4.8 | Peso/pollice | 16 | N/mm | 2.86 |
Forza di buccia ((1 oz..CV1 rame) | IPC-650 2.4.8 | Peso/pollice | 17 | N/mm | 3.04 |
Forza della buccia | IPC-650 2.4.8 (dopo una temperatura elevata) | Peso/pollice | 13 | N/mm | 2.32 |
Modulo di Young (MD) | ASTM D 3039/IPC-650 2.4.19 | psi | 1.4 x 106 | N/mm2 | 9.65 x 103 |
Rapporto di Poisson (MD) | ASTM D 3039/IPC-650 2.4.19 | 0.21 | 0.21 | ||
Conduttività termica | ASTM F 433 | W/M*K | 0.22 | W/M*K | 0.22 |
Stabilità dimensionale (MD,10 mil) | IPC-650 2.4.39 (in media dopo il forno e lo stress termico) | mil/pollice | - Zero.038 | - Zero.038 | |
Stabilità dimensionale ((CD,10mil) | IPC-650 2.4.39 (in media dopo il forno e lo stress termico) | mil/pollice | - Zero.031 | - Zero.031 | |
Densità ((Gravità specifica) | ASTM D 792 | g/cm3 | 2.19 | g/cm3 | 2.19 |
CTE ((asse X)) ((25-260°C) | ASTM D 3386 (TMA) | ppm/°C | 26 | ppm/°C | 26 |
CTE (asse Y) (25°C-260°C) | ASTM D 3386 (TMA) | ppm/°C | 15 | ppm/°C | 15 |
CTE (asse Z) (25-260°C) | ASTM D 3386 (TMA) | ppm/°C | 217 | ppm/°C | 217 |
NASA Spese di gas (%) | 0.01 | 0.01 | |||
NASA Outgassing ((% CVCM) | 0.01 | 0.01 | |||
NASA Outgassing ((% WVR) | 0.00 | 0.00 | |||
Classificazione di infiammabilità UL-94 | UL-94 | V-0 | V-0 |
Dettagli della costruzione
Questo PCB è costruito come una scheda rigida a due strati, specificamente progettata per soddisfare le esigenze delle applicazioni ad alta frequenza.
costruzione:
Strati di rame: ogni strato di rame misura 35 μm, fornendo un'eccellente conducibilità.
Materiale di base: il nucleo TLY-5 ha uno spessore di 0,762 mm (30 mil), contribuendo alla stabilità meccanica della scheda.
Dimensioni minime delle tracce e dei fori: la scheda supporta una traccia/spazio minima di 4/5 millimetri e una dimensione minima del foro di 0,3 mm, consentendo disegni complessi e layout ad alta densità.
Spessore e peso: lo spessore del pannello finito è di 0,8 mm, con un peso di rame di 1 oz (1,4 mil) sugli strati esterni, garantendo una conducibilità adeguata senza compromettere le dimensioni.
Assicurazione della qualità
Prima della spedizione, ogni PCB TLY-5 subisce un test elettrico al 100% per garantire la funzionalità e l'affidabilità.
Applicazioni del PCB TLY-5
Il PCB TLY-5 è versatile e ideale per una vasta gamma di applicazioni, tra cui:
Radar automobilistico: critico per i sistemi avanzati di assistenza alla guida (ADAS), il TLY-5 PCB supporta segnali ad alta frequenza necessari per un accurato rilevamento e navigazione.
Comunicazioni satellitari e cellulari: le sue caratteristiche di bassa perdita e stabilità lo rendono adatto ai dispositivi di comunicazione che operano in ambienti difficili.
Amplificatori di potenza: il PCB TLY-5 è progettato per gestire alti livelli di potenza, rendendolo una scelta eccellente per amplificare i segnali in varie applicazioni.
LNB, LNA e LNC: questi componenti sono essenziali nella tecnologia satellitare e il PCB TLY-5 garantisce prestazioni ottimali nella ricezione e nell'elaborazione del segnale.
Applicazioni aerospaziali: con la sua costruzione leggera e stabile, il PCB TLY-5 è una scelta affidabile per l'elettronica aerospaziale, dove le prestazioni e l'affidabilità sono fondamentali.
Applicazioni a banda Ka, E e W: il PCB TLY-5 è progettato per funzionare efficacemente in queste bande ad alta frequenza, rendendolo adatto alle tecnologie di comunicazione all'avanguardia.
Conclusioni
Il PCB TLY-5 rappresenta un significativo progresso nella tecnologia dei circuiti stampati.e prestazioni dielettriche eccezionali, rendendolo la soluzione ideale per applicazioni ad alta frequenza in vari settori.Il PCB TLY-5 è pronto per affrontare le sfide delle richieste elettroniche di domani.
Per gli ingegneri e i produttori che cercano una soluzione PCB affidabile e ad alte prestazioni, il TLY-5 è un investimento in qualità e innovazione che porterà al successo nel panorama competitivo di oggi.
