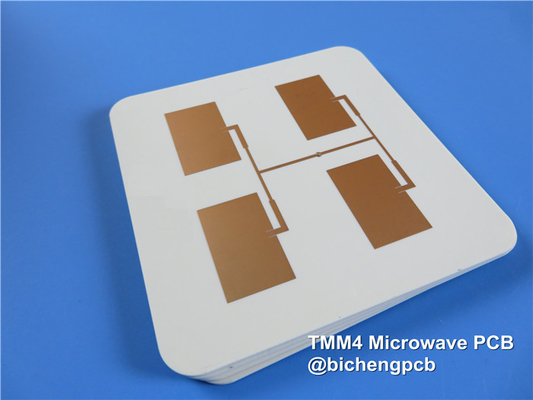

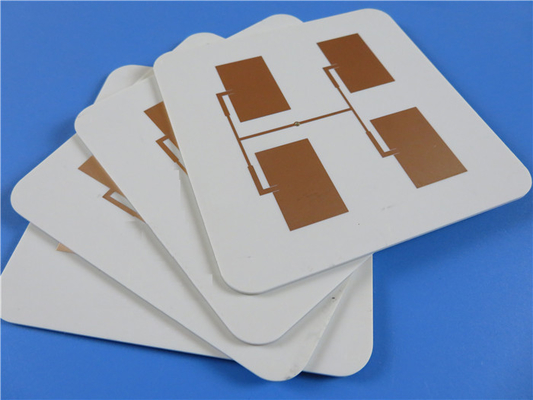

TMM4 Pcb oro immersione per RF e microonde

Comprendere il Rogers TMM4: un materiale superiore
Il Rogers TMM4 è un materiale a microonde termoreponibile che combina le migliori caratteristiche sia dei laminati ceramici che dei tradizionali PTFE.Disegnati specificamente per un'elevata affidabilità di rivestimento attraverso il foro nelle applicazioni a strisce e a micro strisce, TMM4 è progettato da un composito polimerico ceramico a base di idrocarburi.Questo materiale innovativo offre forti proprietà meccaniche ed eccezionale resistenza chimica senza le tecniche di produzione specializzate spesso richieste per ceramiche e PTFE.

Caratteristiche principali del PCB Rogers TMM4

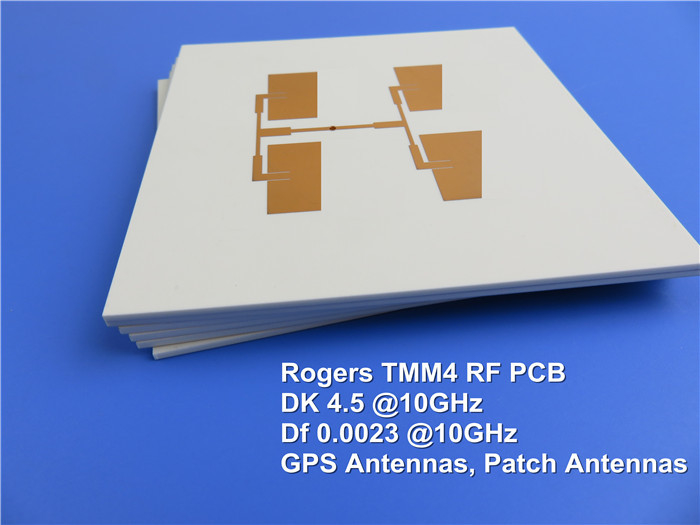

1. Proprietà dielettriche
Il PCB TMM4 presenta una costante dielettrica (Dk) di 4,5 ± 0,045 a 10 GHz, che è essenziale per una trasmissione efficace del segnale.,Inoltre, la costante dielettrica può raggiungere fino a 4,7 nella gamma da 8 GHz a 40 GHz, rendendola estremamente versatile per varie applicazioni RF.

2. Basso fattore di dissipazione
Con un fattore di dissipazione (Df) di 0,002 a 10 GHz, il PCB TMM4 riduce al minimo la perdita di energia durante la trasmissione del segnale.miglioramento dell'efficienza complessiva del sistema.

3Stabilità termica
Il PCB TMM4 è in grado di resistere ad alte temperature, con una temperatura di decomposizione (Td) di 425 °C.Questa stabilità termica è vitale per le applicazioni che possono subire forti sollecitazioni termicheIl materiale presenta inoltre una conduttività termica di 0,7 W/mK, favorendo una efficace dissipazione del calore.

4Coefficiente di espansione termica (CTE)
I valori CTE per il PCB TMM4 sono ben abbinati al rame, con 16 ppm/K negli assi X e Y e 21 ppm/K nell'asse Z. Questa abbinamento aiuta a prevenire la deformazione e la delaminazione,garantire prestazioni affidabili in condizioni di temperatura variabili.

Proprietà meccaniche e fisiche


5. Resistenza meccanica
Il PCB TMM4 possiede forti proprietà meccaniche, tra cui una resistenza alla flessione di 15,91 kpsi e un modulo di flessione di 1,76 Mpsi.Questi attributi garantiscono durata e resistenza allo stress meccanico, indispensabile per mantenere l'integrità in ambienti difficili.

6. Assorbimento dell' umidità
Con un tasso di assorbimento dell'umidità dello 0,07% per lo spessore di 0,050" e dello 0,18% per lo spessore di 0,125", il PCB TMM4 è altamente resistente ai cambiamenti ambientali, che è fondamentale per mantenere le prestazioni nel tempo.

7Compatibilità chimica
Il PCB TMM4 è compatibile con processi privi di piombo, rendendolo adatto agli standard di produzione moderni.

Impilazione e costruzione di PCB
Configurazione: PCB rigidi a due strati
Strato di rame 1: 35 μm
Rogers TMM4 Core: 0,762 mm (30 mil)
Strato di rame 2: 35 μm

Dimensioni della tavola: 192 mm x 115 mm (± 0,15 mm)
Traccia minima/spazio: 5/7 mils
Dimensione minima del foro: 0,5 mm
Spessore del cartone finito: 0,8 mm
Peso del rame finito: 1,4 ml per gli strati esterni
Via Spessore di rivestimento: 20 μm
Finitura superficiale: oro immersivo
Maschera di seta e saldatura:
Top Silkscreen: bianco
Fabbricazione a base di seta: Nessuna
Maschera di saldatura superiore: verde
Maschera di saldatura inferiore: nessuna

Assicurazione della qualità: prova elettrica al 100% effettuata prima della spedizione.

Applicazioni tipiche
Il PCB Rogers TMM4 è versatile, il che lo rende adatto per una serie di applicazioni, tra cui:

Circuiti RF e microonde
Amplificatori e combinatori di potenza
Filtri e accoppiatori
Sistemi di comunicazione satellitare
Antenne per sistemi di posizionamento globale (GPS)
Antenne a patch
Altri apparecchi per la produzione di calore
Testatori di chip
