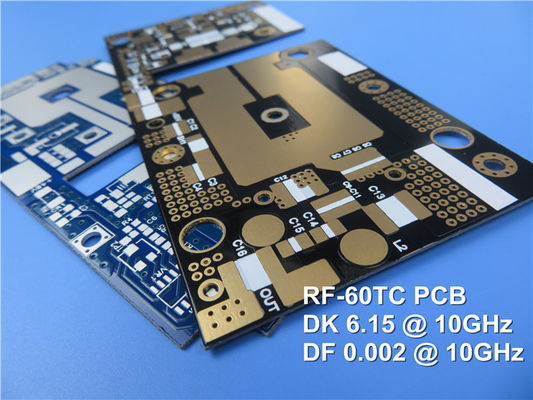

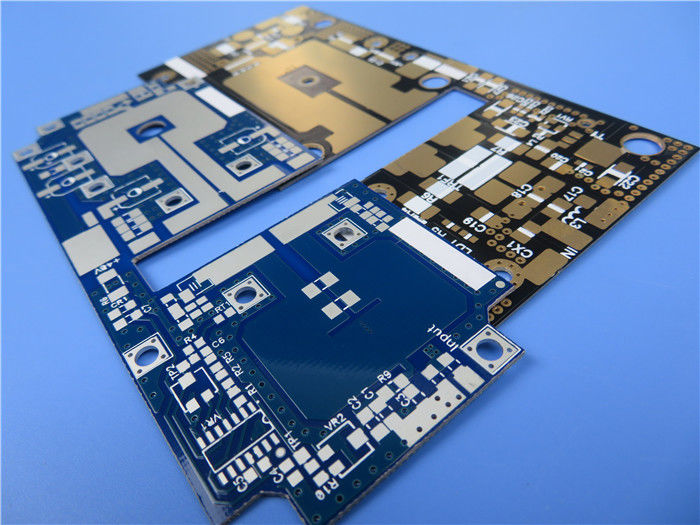

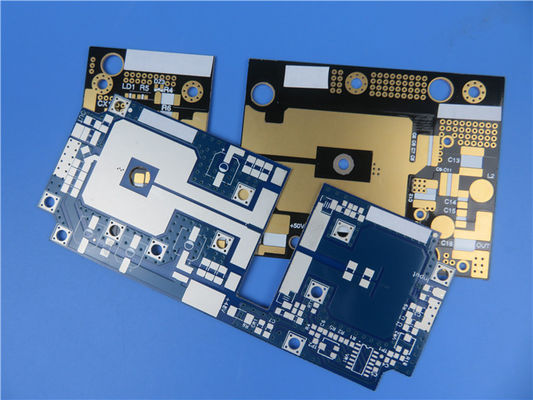

RF-60TC PCB 10mil 2 strati di immersione del circuito di stagno

MOQ:	1 PCS
prezzo:	USD9.99-99.99/PCS
Imballaggio standard:	Sacchetti aspirapolvere+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 PCS al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Materiale:

RF-60TC

Spessore del PCB:

10mil

Dimensione del PCB:

490,44 mm x 36,88 mm ± 0,15 mm

Peso di rame:

1 oz

Finitura superficiale:

Latta di immersione

Evidenziare:

RF-60TC PCB

PWB della latta di immersione

10 ml di PCB

Descrizione del prodotto

Siamo entusiasti di presentare la nostra nuova scheda di circuiti stampati a 2 strati (PCB) con RF-60TC, un laminato ad alta frequenza progettato per applicazioni RF e microonde ad alta potenza.Questo materiale avanzato combina, PTFE rinforzato con vetro con eccezionale conducibilità termica, che lo rende ideale per antenne miniaturizzate e altre applicazioni ad alta efficienza.

Caratteristiche chiave

RF-60TC vanta una costante dielettrica (Dk) di 6,15 a 10 GHz e un basso fattore di dissipazione di 0.002La sua elevata conduttività termica di 1,0 W/m*K per 0,5 once di rame e di 1,05 W/m*K per 1 once garantisce un'efficace dissipazione del calore.ridurre le temperature di funzionamento e migliorare l'affidabilità dei componenti attiviInoltre, RF-60TC ha un basso tasso di assorbimento dell'umidità dello 0,03% e un coefficiente termico di Dk di -3,58 ppm/°C, garantendo prestazioni stabili in un ampio intervallo di temperatura.

Immobili	Metodo di prova	Unità	Valore	Unità	Valore
Dk @ 10 GHz	IPC-650 2.5.5.5.1(modificato)		6.15 ± 0.15		6.15 ± 0.15
Df @ 10 GHz	IPC-650 2.5.5.5.1(modificato)		0.002		0.002
TcK.		ppm/°C	- Tre. Tre.581	ppm/°C	- Tre. Tre.581
Rottura dielettrica	IPC-650 2.5.6	kV	55	kV	55
Forza dielettrica	IPC-650 2.5.6.2	V/mil	550	V/mm	21,654
Resistenza all'arco	IPC-650 2.5.1	Secondi	> 180	Secondi	> 180
Assorbimento di umidità	IPC-650 2.6.2.1	%	0.03	%	0.03
Forza flessibile(MD)	IPC-650 2.4.4	psi	10,000	N/mm²	69
Forza flessibile(CD)	IPC-650 2.4.4	psi	9,000	N/mm²	62
Resistenza alla trazione(MD)	IPC-650 2.4.19	psi	9,000	N/mm²	62
Resistenza alla trazione(CD)	IPC-650 2.4.19	psi	7,000	N/mm²	48
Modulo dei giovani(MD)	ASTM D 3039/IPC-TM-650 2.4.19	kpsi	721	N/mm²	4971
Rapporto di Poisson(MD)	ASTM D 3039/IPC-TM-650 2.4.19		0.155		0.155
Forza della buccia1 oz. ED)	IPC-650 2.4.8	Peso/in	8	N/mm	1.43
Conduttività termica(Sciolto)	IPC-650 2.4.50	W/M*K	0.9	W/M*K	0.9
Conduttività termica(CH/CH)	IPC-650 2.4.50	W/M*K	1	W/M*K	1
Conduttività termica(C1/C1)	IPC-650 2.4.50	W/M*K	1.05	W/M*K	1.05
Stabilità dimensionale(MD)	IPC-650 2.4.39 sec. 5.4(Dopo il forno)	mil/in	0.01	mm/M	0.01
Stabilità dimensionale(CD)	IPC-650 2.4.39 sec. 5.4(Dopo il forno)	mil/in	0.69	mm/M	0.69
Stabilità dimensionale(MD)	IPC-650 2.4.39 sec. 5.5(Stress termico)	mil/in	0.06	mm/M	0.06
Stabilità dimensionale(CD)	IPC-650 2.4.39 sec. 5.5(Stress termico)	mil/in	0.8	mm/M	0.8
Resistenza superficiale	IPC-650 2.5.17.1(Dopo umidità)	Oh, mio Dio.	1.0 x 10⁸	Oh, mio Dio.	1.0 x 10⁸
Resistenza al volume	IPC-650 2.5.17.1(Dopo umidità)	Mohm/cm	1.0 x 10⁸	Mohm/cm	1.0 x 10⁸
CTE(asse X, Y)	IPC-650 2.4.41(RT- 150°C)	ppm/°C	9.9	ppm/°C	9.9
CTE(asse Z)	IPC-650 2.4.41(RT- 150°C)	ppm/°C	40	ppm/°C	40
Densità(Gravità specifica)	IPC-650 2.3.5	g/cm3	2.84	g/cm3	2.84
Calore specifico	IPC-650 2.4.50	J/gK	0.94	J/gK	0.94
Td(perdita del 2%)	IPC - 650 2.4.24.6 / TGA	°F	930	°C	500
Td(perdita del 5% Wt)	IPC - 650 2.4.24.6 / TGA	°F	960	°C	515
Indice di infiammabilità	UL 94		V-0		V-0

Specificativi dei PCB

Questo PCB presenta un'impostazione robusta composta da:

- Strato di rame 1: 35 μm
- RF-60TC Core: 0,254 mm (10 mil)
- Strato di rame 2: 35 μm

Le dimensioni complessive del PCB sono di 49,44 mm x 36,88 mm ± 0,15 mm, con uno spessore finale di 0,37 mm. Supporta una traccia/spazio minima di 4/5 mil e una dimensione minima del foro di 0,25 mm.Il PCB è progettato senza vie cieche, con un peso di rame finito di 1 oz (1,4 mil) su entrambi gli strati esterni.

Per la finitura superficiale, il PCB utilizza stagno di immersione e ha una serigrafia bianca sul lato superiore, mentre il fondo rimane libero da serigrafia e maschera di saldatura.Ogni PCB viene sottoposto al 100% di test elettrici prima della spedizione per garantire prestazioni ottimali.

Materiale per PCB:	Fibra di vetro riempita di ceramica a base di PTFE
Indicazione:	RF-60TC
Costante dielettrica:	6.15
Numero di strati:	PCB a doppio strato, a più strati e ibridi
Peso di rame:	0.5 oz (17 μm), 1 oz (35 μm)
Spessore del PCB:	10 mil (0,254 mm); 20 mil (0,508 mm), 25 mil ((0,635 mm); 30 mil (0,762 mm), 60 mil (1,524 mm)
Spessore del PCB:
Dimensione del PCB:	≤ 400 mm x 500 mm
Maschera di saldatura:	Verde, nero, blu, giallo, rosso, ecc.
Finitura superficiale:	rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP ecc.

Applicazioni

Questo PCB versatile è adatto a una serie di applicazioni, tra cui:

- Amplificatori ad alta potenza
- Antenne miniaturizzate
- GPS, patch, lettori RFID.
- Filtri, accoppiatori e divisori
- Componenti per satelliti

Assicurazione della qualità e disponibilità

Questo PCB è prodotto in conformità con gli standard IPC-Classe 2 ed è disponibile per la spedizione globale.garantire la sua compatibilità con i flussi di lavoro standard di progettazione dei PCB.

L'utilizzo di materiale RF-60TC consente di ottenere prestazioni e affidabilità superiori in applicazioni ad alta frequenza, rendendolo un'opzione ideale per progettazioni di circuiti RF sofisticati.
