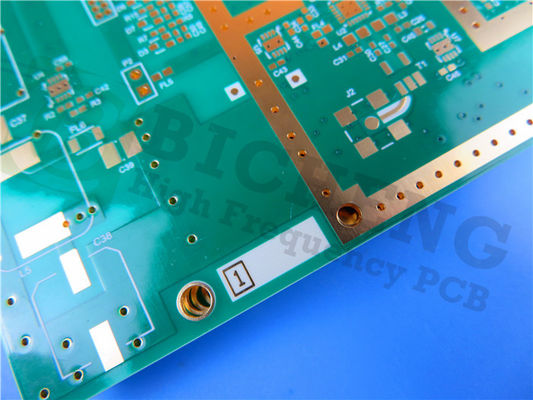

Siamo entusiasti di annunciare la nostra nuova scheda di circuiti stampati a 3 strati con laminati ad alta frequenza Rogers RO3003, progettata per applicazioni commerciali a microonde e RF.RO3003 è un composito di PTFE ricoperto di ceramica noto per la sua eccezionale stabilità nella costante dielettrica (Dk) a diverse temperature e frequenzeCiò lo rende particolarmente adatto per applicazioni avanzate come radar automobilistici, ADAS e infrastrutture wireless 5G.
Caratteristiche chiave
Rogers RO3003 offre una costante dielettrica di 3 ± 0,04 a 10 GHz e un basso fattore di dissipazione di 0.001, consentendo prestazioni affidabili in applicazioni fino a 77 GHz. Con una conducibilità termica di 0,5 W/mK e un assorbimento di umidità di appena 0,04%,questo materiale garantisce un'efficiente gestione del calore e una durabilitàIl coefficiente di espansione termica (CTE) è molto simile al rame, con valori di 17 ppm/°C (asse X) e 16 ppm/°C (asse Y), garantendo un'eccellente stabilità dimensionale.
| RO3003 Valore tipico |
| Immobili |
RO3003 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.0±0.04 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3 |
Z |
|
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.001 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
-3 |
Z |
ppm/°C |
10 GHz -50°Cfino a 150°C |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0.06
0.07 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistenza al volume |
107 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistenza superficiale |
107 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di trazione |
930
823 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Assorbimento di umidità |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
0.9 |
|
j/g/k |
|
Calcolato |
| Conduttività termica |
0.5 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coefficiente di espansione termica
(-55 a 288°C) |
17
16
25 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°CTGA |
|
ASTM D 3850 |
| Densità |
2.1 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
12.7 |
|
- Si', si'. |
1 oz, EDC dopo saldatura galleggiante |
IPC-TM 2.4.8 |
| Fammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|

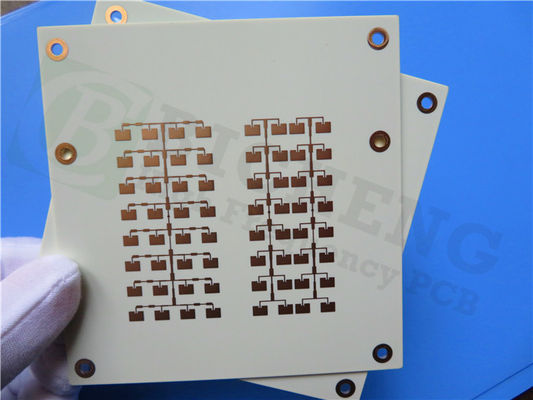

Specificativi dei PCB
Questo PCB è dotato di un'accoppiatura accuratamente progettata:
- Strato di rame 1: 35 μm
- Rogers RO3003 Substrato: 30 millimetri
- Strato di rame 2: 35 μm
- RO4450F Bondply: 4 mil (0,102 mm)
- Rogers RO3003 Substrato: 30 millimetri
- Strato di rame 3: 35 μm
Le dimensioni complessive di questo PCB sono di 115 mm x 115 mm. Esso supporta una traccia minima/spazio di 5/7 mil e una dimensione minima di foro di 0,35 mm, senza vias cieche.e ha un peso di rame finito di 1 oz (1.4 mil) sugli strati esterni.
Questo PCB presenta una finitura superficiale in rame nudo, senza serigrafie o maschere di saldatura su entrambi i lati.

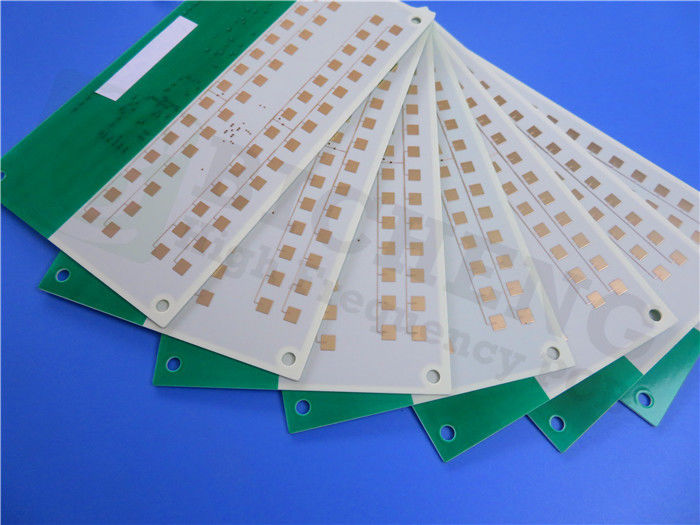

Applicazioni
Questo PCB è adatto a una vasta gamma di applicazioni, tra cui:
- Applicazioni radar automobilistiche
- Antenne satellitari di posizionamento globale
- Sistemi di telecomunicazione cellulare (amplificatori di potenza e antenne)
- Antenne per le comunicazioni senza fili
- Satelliti di trasmissione diretta
- Datalink sui sistemi via cavo
- lettori di contatori a distanza
- Power Backplanes
Assicurazione della qualità e disponibilità
Prodotto secondo gli standard IPC-Class 2, questo PCB è disponibile per la spedizione in tutto il mondo.
Con Rogers RO3003, è possibile ottenere prestazioni affidabili in applicazioni ad alta frequenza, rendendolo una scelta eccellente per progettazioni avanzate di circuiti RF.
