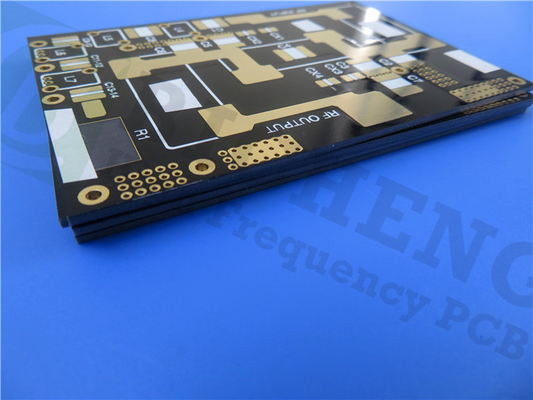

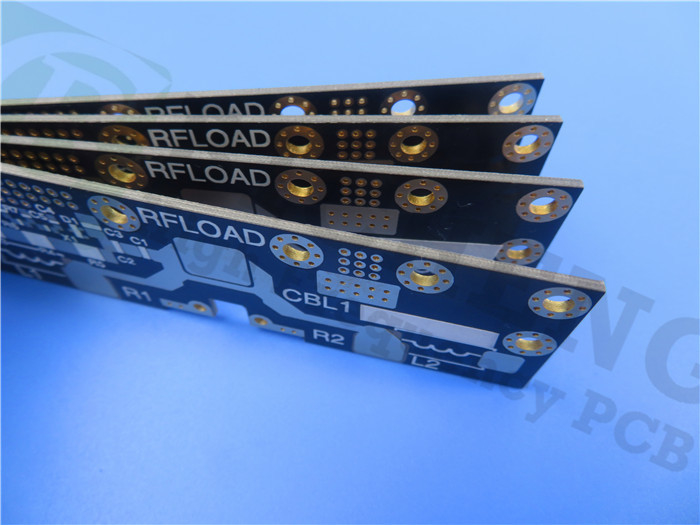

Siamo lieti di presentare il nostro PCB appena spedito utilizzando materiale RT/duroid 5880, progettato specificamente per applicazioni ad alta frequenza e a banda larga.I laminati Rogers RT/duroid 5880 sono compositi in PTFE rinforzati con microfibre di vetroLe microfibre orientate in modo casuale contribuiscono a mantenere l'uniformità della costante dielettrica,rendendo questo materiale ideale per ambienti RF esigenti.
Caratteristiche chiave
- Costante dielettrica: 2,2 con tolleranza stretta di ±0,02 a 10 GHz/23°C
- Fattore di dissipazione: 0,0009 a 10 GHz
- Coefficiente di temperatura della costante dielettrica (TCDk): -125 ppm/°C
- Assorbimento di umidità: basso a 0,02%
- CTE (coefficiente di espansione termica):
- Asse X: 31 ppm/°C
- Asse Y: 48 ppm/°C
- Asse Z: 237 ppm/°C
- Proprietà isotropiche: assicura prestazioni costanti in tutte le direzioni
Benefici
- Proprietà elettriche uniformi: mantiene prestazioni costanti su un ampio intervallo di frequenze.
- Meccanabilità: facile taglio, modellazione e lavorazione per soddisfare specifiche esigenze di progettazione.
- Resistenza chimica: resiste ai solventi e ai reagenti comunemente utilizzati nei processi di incisione e rivestimento.
- Resistenza all'umidità: adatta ad ambienti ad alta umidità, garantendo l'affidabilità.
- Materiale consolidato: una scelta ben riconosciuta per applicazioni ad alta frequenza.
- Basse perdite elettriche: offre le caratteristiche di perdita più basse tra i materiali PTFE rinforzati.
| NT1 diametro |
| Immobili |
NT1comunicazione |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
2.20
2.20±0.02 di specifica. |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Costante dielettrica |
2.2 |
Z |
N/A |
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.0004
0.0009 |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Coefficiente termico di ε |
- 125 |
Z |
ppm/°C |
- 50°Cfino a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
2 x 107 |
Z |
Mohm cm |
C/96/35/90 |
ASTM D 257 |
| Resistenza superficiale |
3 x 107 |
Z |
Oh, mio Dio. |
C/96/35/90 |
ASTM D 257 |
| Calore specifico |
0.96.23) |
N/A |
j/g/k
(cal/g/c) |
N/A |
Calcolato |
| Modulo di trazione |
Prova a 23°C |
Prova a 100°C |
N/A |
MPa ((kpsi) |
A |
ASTM D 638 |
| 1070(156) |
450 ((65) |
X |
| 860(125) |
380 ((55) |
Y |
| Lo stress estremo |
29(4.2) |
20(2.9) |
X |
| 273.9) |
18(2.6) |
Y |
| La tensione suprema |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Modulo di compressione |
710(103) |
500(73) |
X |
MPa ((kpsi) |
A |
ASTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Lo stress estremo |
27(3.9) |
22(3.2) |
X |
| 29(5.3) |
21(3.1) |
Y |
| 52(7.5) |
43(6.3) |
Z |
| La tensione suprema |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z |
| Assorbimento di umidità |
0.02 |
N/A |
% |
0.62" ((1.6mm) D48/50 |
ASTM D 570 |
| Conduttività termica |
0.2 |
Z |
W/m/k |
80°C |
ASTM C 518 |
| Coefficiente di espansione termica |
31
48
237 |
X
Y
Z |
ppm/°C |
0-100°C |
IPC-TM-650 2.4.41 |
| Td |
500 |
N/A |
°CTGA |
N/A |
ASTM D 3850 |
| Densità |
2.2 |
N/A |
gm/cm3 |
N/A |
ASTM D 792 |
| Peeling di rame |
31.2(5.5) |
N/A |
Pli ((N/mm) |
1 oz ((35 mm) di foglio EDC
dopo il galleggiamento della saldatura |
IPC-TM-650 2.4.8 |
| Fammabilità |
V-0 |
N/A |
N/A |
N/A |
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
N/A |
N/A |
N/A |
N/A |
Impilazione di PCB
- Strato di rame 1: 35 μm
- RT/duroide 5880 Core: 0,254 mm (10 mil)
- Strato di rame 2: 35 μm
- RO4450F Prepreg Bondply: 0,101 mm (4 mil)
- RT/duroide 5880 Core: 0,787 mm (31 mil)
- Strato di rame 3: 35 μm
Dettagli della costruzione
Le dimensioni del PCB sono di 274,32 mm x 179,65 mm (± 0,15 mm) con uno spessore finale di 1,2 mm. Supporta una traccia/spazio minima di 5/5 mil e una dimensione minima del foro di 0,4 mm.Il peso del rame finito è di 1 oz (1.4 mil) sia per gli strati interni che per quelli esterni, con uno spessore di verniciatura di 20 μm. La finitura superficiale è in stagno di immersione, senza maschere di seta o saldatura applicate su entrambi i lati.Ogni tavola è sottoposta a 100% di test elettrici prima della spedizione per garantire la qualità.
Conformità e disponibilità
Il circuito rotativo RT/duroid 5880 è progettato per soddisfare i più severi standard del settore, con opere d'arte nel formato Gerber RS-274-X.garantire l'affidabilità e le prestazioni in varie applicazioniQuesto prodotto è disponibile per la distribuzione in tutto il mondo, rendendolo accessibile ai clienti di tutto il mondo.
Applicazioni tipiche
- Antenne a banda larga per linee aeree commerciali
- Circuiti a micro strisce e a strisce
- Applicazioni di onde millimetriche
- Sistemi radar
- Sistemi di guida
- antenne radio digitali punto-punto
Utilizzate le eccezionali proprietà del PCB RT/duroid 5880 per migliorare le prestazioni e l'affidabilità nelle applicazioni ad alta frequenza, garantendo un funzionamento affidabile in ambienti difficili.
