Introducendo la RT/duroid 5880LZ PCB, una soluzione all'avanguardia progettata per applicazioni ad alte prestazioni che richiedono precisione e affidabilità.questo PCB è progettato con compositi PTFE riempiti ideale per applicazioni di circuiti a strisce e micro strisceCon la sua composizione unica di riempimento, questo laminato offre un materiale leggero e a bassa densità perfetto per ambienti sensibili al peso.
Caratteristiche chiave
- Costante dielettrica (DK): 2,0 ± 0,04 a 10 GHz e 23°C
- Fattore di dissipazione: varia da 0,0021 a 0,0027 a 10 GHz e 23°C
- Basso coefficiente di espansione termica dell'asse Z: 40 ppm/°C
- Proprietà di fuoriuscita di gas: TML 0,01%, CVCM 0,01%, WVR 0,01%
- Densità: leggero a 1,4 g/cm3
- Indice di infiammabilità: UL 94V-0
- Compatibilità dei processi senza piombo: garantisce la conformità agli standard di produzione moderni
Benefici
- Design leggero: riduce il peso complessivo del sistema senza compromettere le prestazioni.
- Proprietà elettriche uniformi: mantiene prestazioni costanti in un ampio intervallo di frequenze.
- Resistenza chimica: resistente ai solventi e ai reagenti utilizzati nei processi di incisione e di verniciatura.
| NT1 diametro |
| Immobili |
NT1comunicazione |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
2.20
2.20±0.02 di specifica. |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Costante dielettrica |
2.2 |
Z |
N/A |
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.0004
0.0009 |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Coefficiente termico di ε |
- 125 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
2 x 107 |
Z |
Mohm cm |
C/96/35/90 |
ASTM D 257 |
| Resistenza superficiale |
3 x 107 |
Z |
Oh, mio Dio. |
C/96/35/90 |
ASTM D 257 |
| Calore specifico |
0.96(0.23) |
N/A |
j/g/k
(cal/g/c) |
N/A |
Calcolato |
| Modulo di trazione |
Prova a 23°C |
Prova a 100°C |
N/A |
MPa ((kpsi) |
A |
ASTM D 638 |
| 1070(156) |
450 ((65) |
X |
| 860(125) |
380 ((55) |
Y |
| Lo stress estremo |
29(4.2) |
20(2.9) |
X |
| 27(3.9) |
18(2.6) |
Y |
| La tensione suprema |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Modulo di compressione |
710(103) |
500(73) |
X |
MPa ((kpsi) |
A |
ASTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Lo stress estremo |
27(3.9) |
22(3.2) |
X |
| 29(5.3) |
21(3.1) |
Y |
| 52(7.5) |
43(6.3) |
Z |
| La tensione suprema |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z |
| Assorbimento di umidità |
0.02 |
N/A |
% |
0.62" ((1.6mm) D48/50 |
ASTM D 570 |
| Conduttività termica |
0.2 |
Z |
W/m/k |
80°C |
ASTM C 518 |
| Coefficiente di espansione termica |
31
48
237 |
X
Y
Z |
ppm/°C |
0-100°C |
IPC-TM-650 2.4.41 |
| Td |
500 |
N/A |
°C TGA |
N/A |
ASTM D 3850 |
| Densità |
2.2 |
N/A |
gm/cm3 |
N/A |
ASTM D 792 |
| Peeling di rame |
31.2(5.5) |
N/A |
Pli ((N/mm) |
1 oz ((35 mm) di foglio EDC
dopo il galleggiamento della saldatura |
IPC-TM-650 2.4.8 |
| Fammabilità |
V-0 |
N/A |
N/A |
N/A |
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
N/A |
N/A |
N/A |
N/A |
| Materiale per PCB: |
Composti PTFE unici |
| Indicazione: |
NT1comunicazione |
| Costante dielettrica: |
2 |
| Fattore di dissipazione |
0.0021 10 GHz |
| Numero di strati: |
PCB a doppio lato, PCB a più strati, PCB ibrido |
| Peso di rame: |
0.5 oz (17 μm), 1 oz (35 μm) |
| Spessore del laminato: |
10 mil (0,254 mm), 20 mil (0,508 mm), 50 mil (1,270 mm), 100 mil (2,540 mm) |
| Dimensione del PCB: |
≤ 400 mm x 500 mm |
| Maschera di saldatura: |
Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: |
rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, placcato in oro puro ecc. |

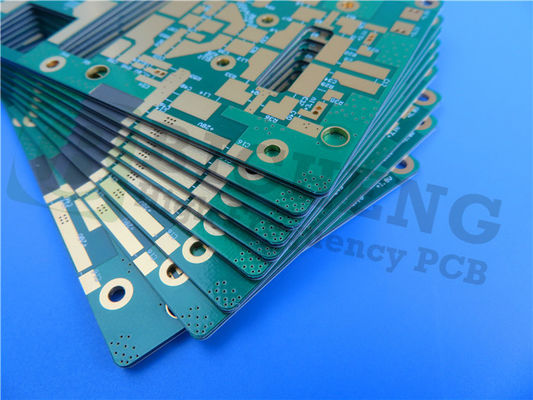

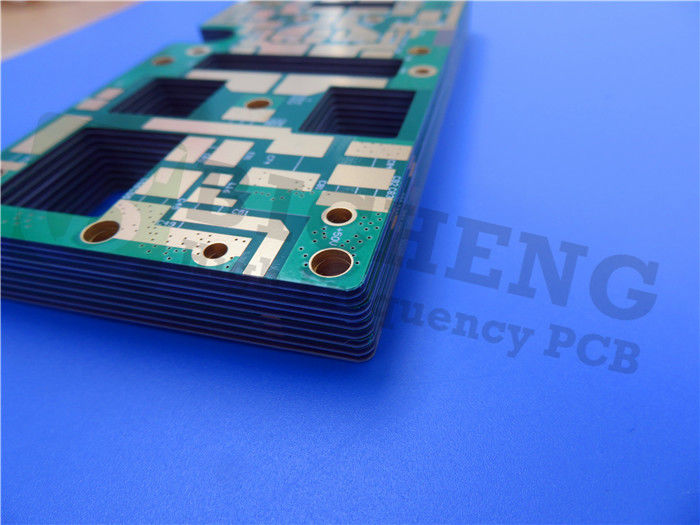

La costruzione di questo PCB è stata progettata meticolosamente. Esso comprende un impianto rigido a 2 strati, con 35 μm di rame su entrambi gli strati e un nucleo di RT/duroide 5880LZ da 0,508 mm (20 mil).con dimensioni precise di 90.63 mm x 170,35 mm (± 0,15 mm) e uno spessore finale di 0,6 mm, questo PCB può soddisfare requisiti minimi di traccia e spazio di 4/5 mil, e una dimensione minima di foro di 0,2 mm.Il PCB è compatibile con processi privi di piombo e rispetta gli standard di infiammabilità UL 94V-0., garantendo sia la sicurezza che la conformità ambientale.
Il circuito rotativo RT/duroid 5880LZ è fornito con opere d'arte nel formato Gerber RS-274-X, garantendo la compatibilità con il software di progettazione standard del settore per un'integrazione fluida nei vostri progetti.Risponde alla norma di qualità IPC-Classe 2, garantendo prestazioni affidabili adatte a una vasta gamma di applicazioni.rendendolo accessibile a un mercato globale di ingegneri in cerca di soluzioni PCB ad alte prestazioni.
Questo PCB è versatile e adatto a una varietà di applicazioni avanzate, tra cui sistemi di antenne aeree, reti di alimentazione leggere, sistemi radar, sistemi di guida,con una lunghezza massima di 20 mm o più ma non superiore a 50 mmCon le sue caratteristiche impressionanti e le sue prestazioni robuste, il PCB RT/duroid 5880LZ si distingue come un prezioso asset per le moderne tecnologie di comunicazione e di difesa.soddisfare le elevate richieste dei progetti elettronici contemporanei.
