TLX-8 PCB 50mil doppio strato immersione oro 1OZ circuito RF

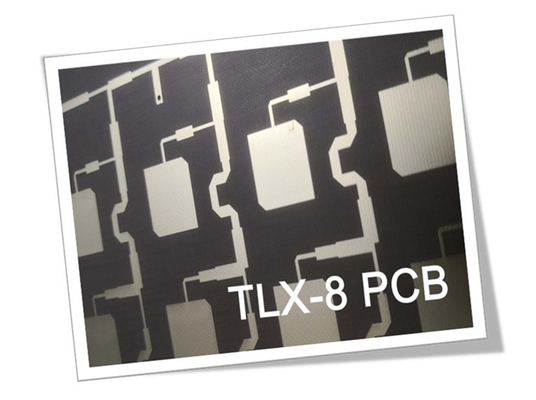

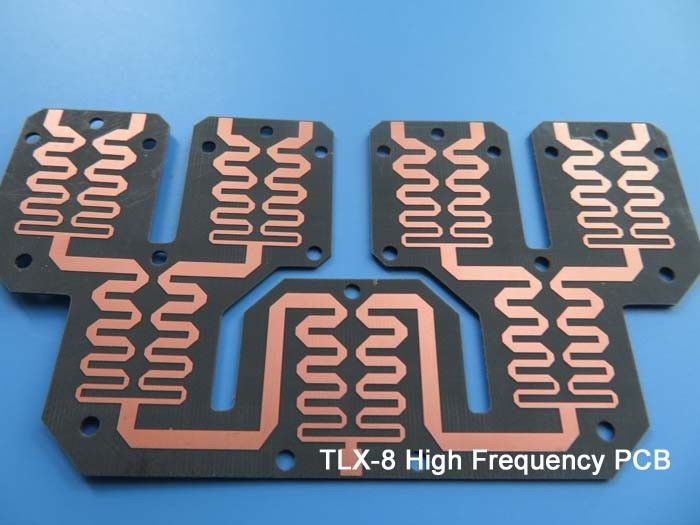

Grande immagine : TLX-8 PCB 50mil doppio strato immersione oro 1OZ circuito RF

Dettagli:

Luogo di origine:	Cina
Marca:	Bicheng
Certificazione:	UL, ISO9001, IATF16949

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 PCS
Prezzo:	USD9.99-99.99/PCS
Imballaggi particolari:	Sacchetti aspirapolvere+Cartoni
Tempi di consegna:	8-9 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	5000 PCS al mese

Contatto

Descrizione di prodotto dettagliata

Materiale:	TLX-8	Numero di strati:	2-layer
Dimensione del PCB:	130 mm x 75 mm = 1 PCS, +/- 0,15 mm	Spessore del PCB:	50mil
Peso di rame:	1 oz (1,4 ml) di strati esterni	Finitura superficiale:	Oro per immersione
Evidenziare:	1OZ PCB di circuito RF , TLX-8 PCB , 50 ml di PCB in oro a doppio strato

TLX-8 PCB è una scheda di circuito stampato specializzata realizzata con laminati in fibra di vetro PTFE ad alte prestazioni, progettata per l'affidabilità in un'ampia varietà di applicazioni RF.Questo materiale versatile è ideale per disegni a microonde a basso numero di strati, fornendo rinforzo meccanico in ambienti difficili come i lanci spaziali, i moduli motori ad alta temperatura e le applicazioni marittime.

Caratteristiche chiave
- Valori PIM eccellenti: raggiungimento di valori inferiori a -160 dBc per una migliore prestazione.
- Proprietà meccaniche e termiche: eccezionale resistenza in condizioni estreme.
- Costante dielettrica bassa e stabile (Dk): garantisce prestazioni costanti.
- Dimensionale stabile: mantiene l'integrità in condizioni variabili.
- Basso assorbimento di umidità: riduce al minimo il rischio di degrado delle prestazioni.
- Classificazione UL 94 V0: conforme a rigorosi standard di infiammabilità.

Proprietà elettriche
- Costante dielettrica @ 10 GHz: 2,55 ± 0.04
- Fattore di dissipazione @ 10 GHz: 0.0018
- Resistenza superficiale: 6,605 x 10^8 Mohm (temperatura elevata), 3,550 x 10^6 Mohm (umidità)
- Resistenza al volume: 1,110 x 10^10 Mohm/cm (temperatura elevata), 1,046 x 10^10 Mohm/cm (umidità)

TLX-8 VALORI TIPICI
Immobili	Metodo di prova	Unità	Valore	Unità	Valore
DK @10 GHz	IPC-650 2.5.5.3		2.55		2.55
Df @1,9 GHz	IPC-650 2.5.5.5.1		0.0012		0.0012
Df @10 GHz	IPC-650 2.5.5.5.1		0.0017		0.0017
Rottura dielettrica	IPC-650 2.5.6	kV	> 45	kV	> 45
Assorbimento di umidità	IPC-650 2.6.2.1	%	0.02	%	0.02
Forza flessiva (MD)	ASTM D 709	psi	28,900	N/mm²
Forza flessiva (CD)	ASTM D 709	psi	20,600	N/mm²
Resistenza alla trazione (MD)	ASTM D 902	psi	35,600	N/mm²
Resistenza alla trazione (CD)	ASTM D 902	psi	27,500	N/mm²
Allungamento alla rottura (MD)	ASTM D 902	%	3.94	%	3.94
Allungamento alla rottura (CD)	ASTM D 902	%	3.92	%	3.92
Modulo di Young (MD)	ASTM D 902	kpsi	980	N/mm²
Young's Modulus (CD)	ASTM D 902	kpsi	1,200	N/mm²
Modulo di Young (MD)	ASTM D 3039	kpsi	1,630	N/mm²
Rapporto di Poisson	ASTM D 3039		0.135	N/mm
Forza di sguscio ((1 oz.ed)	IPC-650 2.4.8 secondi.5.2.2 ((Stresso termico.)	Pb/pollice lineare	15	N/mm
Forza di sguscio ((1 oz.RTF)	IPC-650 2.4.8 secondi.5.2.2 ((Stresso termico.)	Pb/pollice lineare	17	N/mm
Forza di buccia (± 1 oz)	IPC-650 2.4.8.3 ((Temperatura elevata.)	Pb/pollice lineare	14	N/mm
Forza di buccia (± 1 oz)	IPC-650 2.4.8 secondi.5.2.2 ((Stresso termico.)	Pb/pollice lineare	11	N/mm
Forza della buccia (rollato in 1 oz)	IPC-650 2.4.8 secondi.5.2.2 ((Stresso termico.)	Pb/pollice lineare	13	N/mm	2.1
Conduttività termica	ASTM F433/ASTM 1530-06	W/M*K	0.19	W/M*K	0.19
Stabilità dimensionale (MD)	IPC-650 2.4.39 secondi.5.5 ((Dopo il forno.)	mil/in.	0.06	mm/M
Stabilità dimensionale (CD)	IPC-650 2.4.39 secondi.5.4 ((Dopo il forno.)	mil/in.	0.08	mm/M
Stabilità dimensionale (MD)	IPC-650 2.4.39 secondi.5.5 ((Stresso termico.)	mil/in.	0.09	mm/M
Stabilità dimensionale (CD)	IPC-650 2.4.39 secondi.5.5 ((Stresso termico.)	mil/in.	0.1	mm/M
Resistenza superficiale	IPC-650 2.5.17.1 sec.5.2.1 ((Temperatura elevata.)	Oh, mio Dio.	6.605 x 10⁸	Oh, mio Dio.	6.605 x 10⁸
Resistenza superficiale	IPC-650 2.5.17.1 sec.5.2.1 ((Condizione di umidità.)	Oh, mio Dio.	3.550 x 10⁶	Oh, mio Dio.	3.550 x 10⁶
Resistenza al volume	IPC-650 2.5.17.1 sec.5.2.1 ((Temperatura elevata.)	Mohm/cm	1.110 x 10¹⁰	Mohm/cm	1.110 x 10¹⁰
Resistenza al volume	IPC-650 2.5.17.1 sec.5.2.1 ((Condizione di umidità.)	Mohm/cm	1.046 x 10¹⁰	Mohm/cm	1.046 x 10¹⁰
CTE ((asse X)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	21	ppm/°C	21
CTE (asse Y) (asse 25-260)°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	23	ppm/°C	23
CTE (asse Z) (asse 25-260)°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	215	ppm/°C	215
Densità ((Gravità specifica)	ASTM D 792	g/cm3	2.25	g/cm3	2.25
Td(2% di perdita di peso)	IPC-650 2.4.24.6 ((TGA)	°C	535	°C
Td(5% di perdita di peso)	IPC-650 2.4.24.6 ((TGA)	°C	553	°C
Indice di infiammabilità	UL-94		V-0		V-0

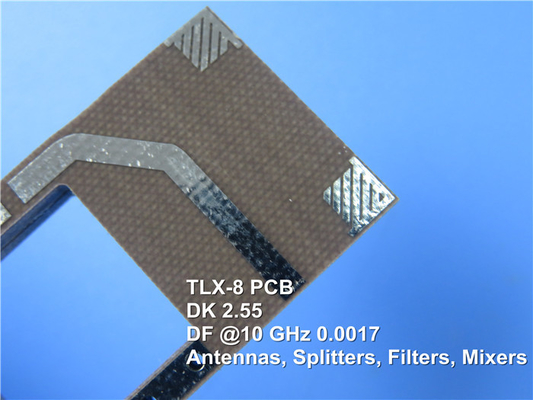

TLX-8 PCB 50mil doppio strato immersione oro 1OZ circuito RF 0

La costruzione di questo PCB comprende uno stackup rigido a 2 strati, con strati di rame da 35 μm su entrambi i lati e un nucleo Taconic TLX-8 da 1,27 mm (50 mil).15 mm), con uno spessore finale di 1,3 mm. Supporta requisiti minimi di traccia e spazio di 7/6 millimetri e una dimensione minima di foro di 0,35 mm.Ogni tavola è rifinita con una finitura superficiale in oro di immersione e una maschera di saldatura verde superiore, con una prova elettrica al 100% effettuata prima della spedizione per garantire l'affidabilità.

È fornito con opere d'arte nel formato Gerber RS-274-X e soddisfa gli standard di qualità IPC-Class-2.

Le applicazioni tipiche per i PCB TLX-8 includono sistemi radar, comunicazioni mobili, apparecchiature di prova a microonde, dispositivi di trasmissione a microonde e vari accoppiamenti, divisioni, combinazioni, amplificazioni,e soluzioni di antenneCon le sue caratteristiche avanzate e prestazioni affidabili, il PCB TLX-8 è una scelta eccellente per le moderne applicazioni RF e microonde.

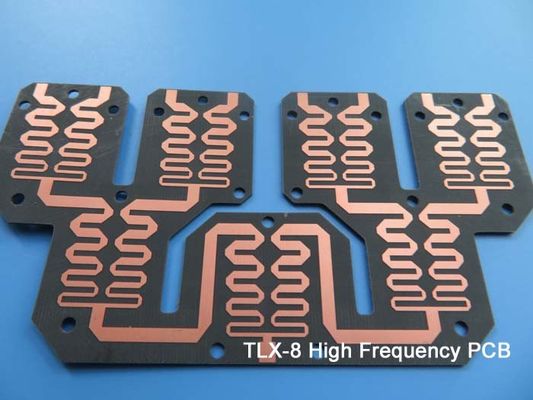

TLX-8 PCB 50mil doppio strato immersione oro 1OZ circuito RF 1
