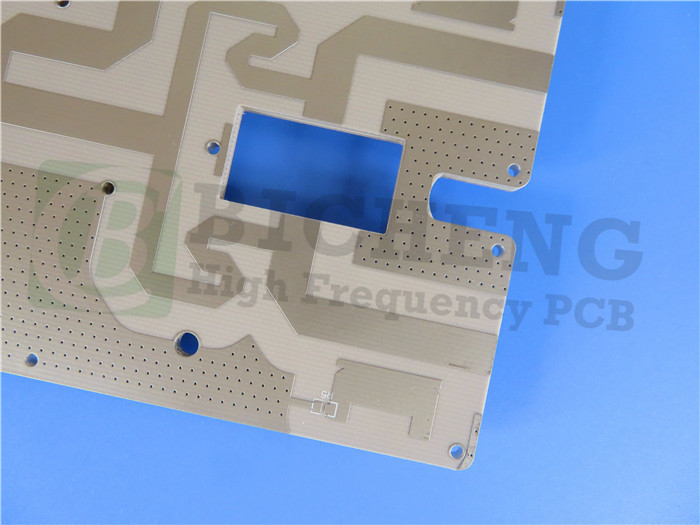

Introducendo la nostra nuova scheda di circuiti stampati ibrida (PCB), progettata per applicazioni ad alta frequenza con prestazioni e affidabilità senza pari.Questo PCB avanzato combina i materiali Rogers® RO3210 e RO3003, che offre una combinazione unica di stabilità meccanica ed eccellenti caratteristiche elettriche, rendendolo ideale per una vasta gamma di applicazioni esigenti.
Caratteristiche chiave
RO3210 Materiale
- Costante dielettrica (Dk): 10,2 ± 0.5
- Fattore di dissipazione: 0,0027 a 10 GHz
- Stabilità termica:
- Coefficiente di espansione termica (CTE):
- Assi X e Y: 13 ppm/°C
- Asse Z: 34 ppm/°C
- Temperatura di decomposizione (Td): 500 °C
- Conduttività termica: 0,81 W/mK
- Indice di infiammabilità: V0 (norma UL 94)
| RO3210 Valore tipico |
| Immobili |
RO3210 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
10.2±0.5 |
Z |
|
10 GHz 23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
10.8 |
Z |
|
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.0027 |
Z |
|
10 GHz 23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
- 459 |
Z |
ppm/°C |
10 GHz da 0°C a 100°C |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0.8 |
X, Y |
mm/m |
COND A |
ASTM D257 |
| Resistenza al volume |
103 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistenza superficiale |
103 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di trazione |
579
517 |
MD
CMD |
kpsi |
23°C |
ASTM D 638 |
| Assorbimento dell'acqua |
< 0.1 |
- |
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
0.79 |
|
j/g/k |
|
Calcolato |
| Conduttività termica |
0.81 |
|
W/M/K |
80°C |
ASTM C518 |
Coefficiente di espansione termica
(-55 a 288°C) |
13
34
|
X,Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C |
TGA |
ASTM D3850 |
| Densità |
3 |
|
gm/cm3 |
|
|
| Forza della buccia di rame |
11 |
|
pi |
1 oz, EDC dopo saldatura galleggiante |
IPC-TM 2.4.8 |
| Fammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
RO3003 Materiale
- Costante dielettrica (Dk): 3 ± 0,04 a 10 GHz/23°C
- Fattore di dissipazione: 0,001 a 10 GHz/23°C
- Stabilità termica:
- Td: > 500 °C
- Coefficiente di espansione termica:
- Asse X: 17 ppm/°C
- Asse Y: 16 ppm/°C
- Asse Z: 25 ppm/°C
- Assorbimento di umidità: 0,04%
- Conduttività termica: 0,5 W/mK
| RO3003 Valore tipico |
| Immobili |
RO3003 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.0±0.04 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3 |
Z |
|
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.001 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
-3 |
Z |
ppm/°C |
10 GHz -50°Cfino a 150°C |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0.06
0.07 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistenza al volume |
107 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistenza superficiale |
107 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di trazione |
930
823 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Assorbimento di umidità |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
0.9 |
|
j/g/k |
|
Calcolato |
| Conduttività termica |
0.5 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coefficiente di espansione termica
(-55 a 288°C) |
17
16
25 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°CTGA |
|
ASTM D 3850 |
| Densità |
2.1 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
12.7 |
|
- Si', si'. |
1 oz, EDC dopo saldatura galleggiante |
IPC-TM 2.4.8 |
| Fammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
Specificativi dei PCB
- Impilazione: PCB rigidi a 3 strati
- Strato di rame 1: 35 μm
- Rogers RO3003 Core: 1.524 mm (60 mil)
- RO4450F Bondply: 0,101 mm (4 mil)
- Rogers RO3210 Core: 1,27 mm (50 mil)
- Strato di rame 1: 35 μm
- Dimensioni: 62,8 mm x 62,8 mm ± 0,15 mm
- Spessore del cartone finito: 3,0 mm
- Peso del rame finito: 1 oz (1,4 ml) sugli strati esterni
- Traccia minima/spazio: 7/9 mil.
- Dimensione minima del foro: 0,4 mm
- Spessore di rivestimento: 20 μm
- Finitura superficiale: stagno per immersione
- Prova elettrica: prova elettrica al 100% prima della spedizione
Aree di applicazione
Questo PCB ibrido è progettato per varie applicazioni ad alte prestazioni, tra cui:
- Tecnologie automobilistiche: sistemi di prevenzione delle collisioni e antenne satellitari di posizionamento globale
- Telecomunicazioni: sistemi wireless, antenne a microstrip patch e satelliti di trasmissione diretta
- Monitoraggio a distanza: collegamento dati su sistemi via cavo e lettori di contatori a distanza
- Soluzioni infrastrutturali: backplan di alimentazione, LMDS, banda larga wireless e infrastrutture di stazioni base
Assicurazione della qualità
Prodotto secondo gli standard IPC-Class 2, questo PCB garantisce un'elevata affidabilità e prestazioni.
Disponibilità globale
I nostri PCB ibridi sono disponibili per la spedizione in tutto il mondo, permettendoti di sfruttare la tecnologia all'avanguardia nei tuoi progetti, indipendentemente dalla tua posizione.
