PCB ibridi a 6 strati con RO4003C e FR4 a impedenza controllata

MOQ:	1 PCS
prezzo:	USD9.99-99.99/PCS
Imballaggio standard:	Sacchetti aspirapolvere+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 PCS al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Materiale:

RO4003C e FR-4

Numero di strati:

6-Layer

Dimensione del PCB:

830,50 mm x 66 mm = 1 PCS, +/- 0,15 mm

Spessore del PCB:

1.1mm

Peso di rame:

1 oz (1,4 ml) strati interni/esterni

Finitura superficiale:

Oro per immersione

Evidenziare:

RO4003C PCB ibridi

FR4 PCB ibrido

PCB ibridi controllati per impedenza

Descrizione del prodotto

Siamo entusiasti di annunciare la nostra nuova scheda di circuiti stampati a 6 strati progettata con materiali Rogers RO4003C.Questo PCB innovativo combina prestazioni elettriche eccezionali con facilità di produzione, che lo rende una soluzione perfetta per applicazioni ad alta frequenza.

Caratteristiche chiave

Materiale RO4003C

- Costante dielettrica (Dk): 3,38 ± 0,05 a 10 GHz
- Fattore di dissipazione: 0,0027 a 10 GHz
- Conduttività termica: 0,71 W/m/°K
- Coefficiente termico della costante dielettrica: +40 ppm/°C (intervallo di funzionamento: -50°C a 150°C)
- CTE corrispondente a Copper:
- Asse X: 11 ppm/°C
- Asse Y: 14 ppm/°C
- Asse Z CTE: 46 ppm/°C
- Temperatura di transizione del vetro (Tg): > 280 °C
- Assorbimento di umidità: 0,06%
- Non bromato

RO4003C Valore tipico
Immobili	RO4003C	Direzione	Unità	Condizione	Metodo di prova
Costante dielettrica,ε Processo	3.38±0.05	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 Stripline stretta
Costante dielettrica	3.55	Z		da 8 a 40 GHz	Metodo della lunghezza di fase differenziale
Fattore di dissipazione	0.0027 0.0021	Z		10 GHz/23°C 2.5 GHz/23°C	IPC-TM-650 2.5.5.5
Coefficiente termico di ε	+40	Z	ppm/°C	-50°C a 150°C	IPC-TM-650 2.5.5.5
Resistenza al volume	1.7 x 10¹⁰		MΩ.cm	COND A	IPC-TM-650 2.5.17.1
Resistenza superficiale	4.2 x 10⁹		MΩ	COND A	IPC-TM-650 2.5.17.1
Forza elettrica	31.2(780)	Z	Kv/mm(v/mil)	0.51mm ((0.020")	IPC-TM-650 2.5.6.2
Modulo di trazione	19,650(2,850) 19,450 ((2,821)	X Y	MPa (ksi)	NT1 commercio	ASTM D 638
Resistenza alla trazione	139(20.2) 100(14.5)	X Y	MPa (ksi)	NT1 commercio	ASTM D 638
Forza flessibile	276 (40)		MPa (kpsi)		IPC-TM-650 2.4.4
Stabilità dimensionale	< 0.3	X,Y	mm/m (millimetro/pollice)	dopo etch+E2/150°C	IPC-TM-650 2.4.39A
Coefficiente di espansione termica	11 14 46	X Y Z	ppm/°C	-55°C a 288°C	IPC-TM-650 2.4.41
Tg	> 280		°C TMA	A	IPC-TM-650 2.4.24.3
Td	425		°C TGA		ASTM D 3850
Conduttività termica	0.71		W/M/oK	80°C	ASTM C518
Assorbimento di umidità	0.06		%	48 ore di immersione 0.060" campione Temperatura 50°C	ASTM D 570
Densità	1.79		gm/cm³	23°C	ASTM D 792
Forza della buccia di rame	1.05 (6.0)		N/mm (pli)	dopo la saldatura galleggiare 1 oz. Fogli di EDC	IPC-TM-650 2.4.8
Fammabilità	N/A				UL 94
Processo senza piombo compatibile	- Sì, sì.

S1000-2M Caratteristiche

- CTE migliorata dell'asse Z per una maggiore affidabilità del foro
- eccellente lavorabilità meccanica e resistenza termica
- Compatibilità senza piombo
- Tg: 180°C (DSC)
- Blocco UV e compatibilità AOI
- Alta resistenza al calore con prestazioni anti-CAF superiori
- Basso assorbimento idrico

Specificativi dei PCB

- Strato Stackup:
- Strato di rame 1: 35 μm
- RO4003C Core: 0,305 mm (12 mil)
- Strato di rame 2: 35 μm
- Prepreg Bondply (1080 RC63%): 0,0644 mm (2,5 mil)
- Strato di rame 3: 35 μm
- FR-4 (Tg 170): 0,076 - 0,203 mm (3 mil)
- Strato di rame 4: 35 μm
- Prepreg Bondply (1080 RC63%): 0,0644 mm (2,5 mil)
- Strato di rame 5: 35 μm
- RO4003C Core: 0,305 mm (12 mil)
- Strato di rame 6: 35 μm

- Dimensioni: 83,50 mm x 66 mm ± 0,15 mm
- Spessore del cartone finito: 1,1 mm
- Peso del rame finito: 1 oz (1,4 ml) su entrambi gli strati interni ed esterni
- Traccia minima: 4/4 mil.
- Dimensione minima del foro: 0,2 mm
- Spessore di rivestimento: 20 μm
- Finitura superficiale: oro immersivo
- Maschera di saldatura Colore: Matt Verde (alto e basso)
- Colorante: Bianco (solo in alto)
- Controllo dell'impedenza: 50 ohm su 4 mil / 4 mil tracce/intervalli (strato superiore)
- Via Configurazione: 0,2 mm via riempito e con tappo
- Esame elettrico: 100% prima della spedizione

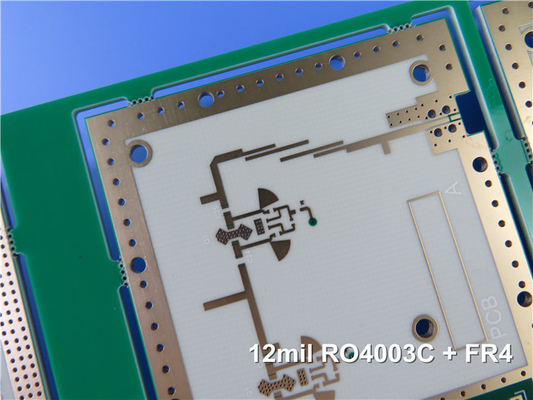

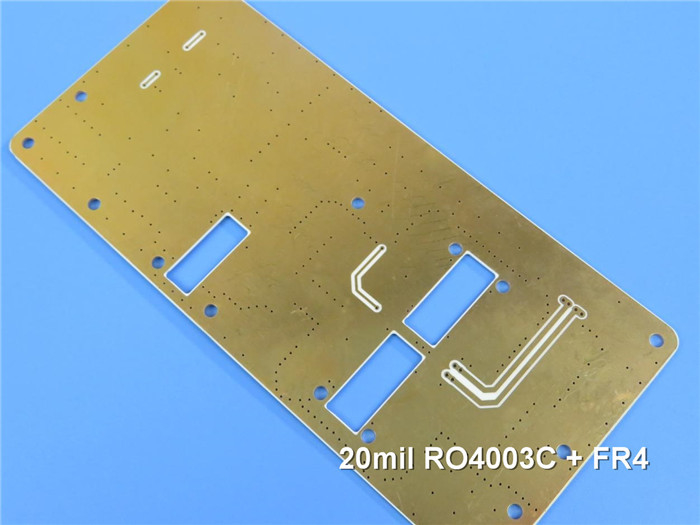

PCB ibridi a 6 strati con RO4003C e FR4 a impedenza controllata 0

Applicazioni tipiche

Questo PCB è ideale per una varietà di applicazioni avanzate, tra cui:

- Antenne a banda larga per linee aeree commerciali
- Circuiti a micro strisce e a strisce
- Applicazioni di onde millimetriche
- Sistemi radar
- Sistemi di guida
- antenne radio digitali punto-punto

Assicurazione della qualità

Prodotto secondo gli standard IPC-Class 2, il nostro PCB garantisce un'elevata affidabilità e prestazioni.

Disponibilità globale

I nostri PCB ad alte prestazioni sono disponibili per la spedizione in tutto il mondo, fornendo soluzioni all'avanguardia ovunque si trovi.

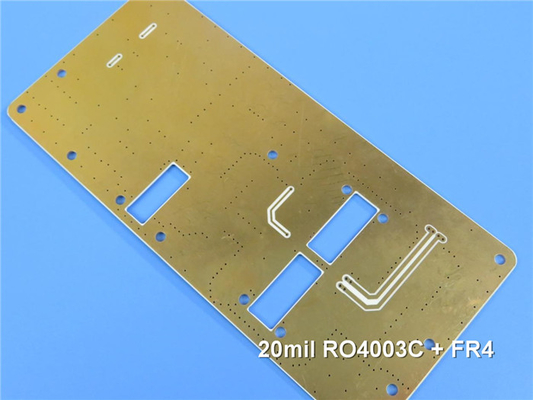

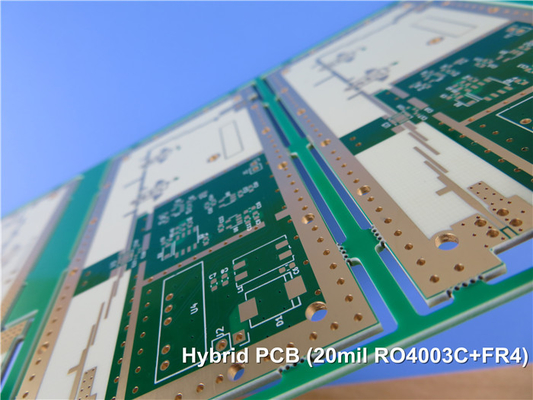

PCB ibridi a 6 strati con RO4003C e FR4 a impedenza controllata 1
