L'AD1000 PCB è una scheda di circuiti stampati all'avanguardia progettata con laminato rinforzato in vetro tessuto,fornendo una maggiore stabilità dimensionale e robustezza meccanica rispetto ad altri prodotti 10 DkLa sua dimensione espansiva del pannello consente un'efficiente elaborazione multi-circuito, che lo rende una scelta eccellente per la miniaturizzazione in varie applicazioni.Questo substrato ad alta costante dielettrica è particolarmente utile per gli amplificatori di potenza, filtri, accoppiatori e altri componenti che utilizzano linee a bassa impedenza.
Caratteristiche chiave
- eccellenza del materiale: unico vetro tessuto rinforzato in laminato PTFE/ceramica con una costante dielettrica (Dk) pari o superiore a 10,2.
- Performance termica: migliore conducibilità termica per una migliore dissipazione del calore.
- Progettazione durevole: elevata resistenza alla buccia del rame di > 12 lb/in (dopo stress termico) e 13,6 lb/in a temperature elevate (150°C), consentendo larghezze di linea incise più sottili.
- Integrità del segnale: minore perdita di inserimento disponibile, garantendo una trasmissione del segnale più chiara.
- Vantaggio delle dimensioni: le dimensioni dei pannelli più grandi supportano disegni e disegni complessi.
- Resistenza all'umidità: basso assorbimento dell'umidità di appena lo 0,03% per mantenere le prestazioni in ambienti umidi.
- Costruzione affidabile: eccellenti valori di CTE (8 ppm/°C, 10 ppm/°C e 20 ppm/°C nelle direzioni X, Y e Z) garantiscono affidabilità nel fissaggio dei componenti e prestazioni PTH.
| Immobili |
Unità |
Valore |
Metodo di prova |
| 1. Proprietà elettriche |
| Costante dielettrica (può variare a seconda dello spessore) |
| @ 1 MHz |
- |
|
IPC TM-650 2.5.5.3 |
| @ 10 GHz |
- |
10.2 |
IPC TM-650 2.5.5.5 |
| Fattore di dissipazione |
| @ 1 MHz |
- |
|
IPC TM-650 2.5.5.3 |
| @ 10 GHz |
- |
0.0023 |
IPC TM-650 2.5.5.5 |
| Coefficiente di temperatura del dielettrico |
- |
|
|
| TCεr @ 10 GHz (-40-150°C) |
ppm/°C |
-380 |
IPC TM-650 2.5.5.5 |
| Resistenza al volume |
| C96/35/90 |
MΩ-cm |
1.40x109 |
IPC TM-650 2.5.17.1 |
| E24/125 |
MΩ-cm |
5.36x107 |
IPC TM-650 2.5.17.1 |
| Resistenza superficiale |
| C96/35/90 |
MΩ |
1.80x109 |
IPC TM-650 2.5.17.1 |
| E24/125 |
MΩ |
3.16x108 |
IPC TM-650 2.5.17.1 |
| Forza elettrica |
Volts/mil (kV/mm) |
622 (24,5) |
IPC TM-650 2.5.6.2 |
| Rottura dielettrica |
kV |
> 45 |
IPC TM-650 2.5.6 |
| Resistenza all'arco |
seg. |
> 180 |
IPC TM-650 2.5.1 |
| 2. Proprietà termiche |
| Temperatura di decomposizione (Td) |
| Iniziale |
°C |
> 500 |
IPC TM-650 2.4.24.6 |
| 5% |
°C |
> 500 |
IPC TM-650 2.4.24.6 |
| T260 |
min |
> 60 |
IPC TM-650 2.4.24.1 |
| T288 |
min |
> 60 |
IPC TM-650 2.4.24.1 |
| T300 |
min |
> 60 |
IPC TM-650 2.4.24.1 |
| Espansione termica, CTE (x,y) 50-150oC |
ppm/°C |
8, 10 |
IPC TM-650 2.4.41 |
| Espansione termica, CTE (z) 50-150oC |
ppm/°C |
20 |
IPC TM-650 2.4.24 |
| Percentuale di espansione dell'asse z (50-260oC) |
% |
|
IPC TM-650 2.4.24 |
| 3Proprietà meccaniche |
| Forza di buccia al rame (1 oz/35 micron) |
| Dopo lo stress termico |
Lb/in (N/mm) |
>12 (2.1) |
IPC TM-650 2.4.8 |
| A temperature elevate (150o) |
Lb/in (N/mm) |
13.6 (2.4) |
IPC TM-650 2.4.8.2 |
| Soluzioni post-processo |
Lb/in (N/mm) |
|
IPC TM-650 2.4.8 |
| Modulo dei giovani |
kpsi (GPa) |
200 (1.38) |
IPC TM-650 2.4.18.3 |
| Resistenza flessibile (macchina/cross) |
kpsi (MPa) |
9.9/7.5 (68/52) |
IPC TM-650 2.4.4 |
| Resistenza alla trazione (macchina/croce) |
kpsi (MPa) |
5.1/4.3 (35/30) |
IPC TM-650 2.4.18.3 |
| Modulo di compressione |
kpsi (GPa) |
> 425 (> 2,93) |
ASTM D-3410 |
| Rapporto di Poisson |
- |
0.16 |
ASTM D-3039 |
| 4. Proprietà fisiche |
| Assorbimento dell'acqua |
% |
0.03 |
IPC TM-650 2.6.2.1 |
| Densità, ambiente 23oC |
g/cm3 |
3.20 |
ASTM D792 Metodo A |
| Conduttività termica |
W/mK |
0.81 |
ASTM E1461 |
| Infiammabilità |
classe |
Incontra V0 |
UL-94 |
| Sparizione di gas da parte della NASA, 125oC, ≤10-6 torr |
% |
|
NASA SP-R-0022A |
| Perdita di massa totale |
% |
0.01 |
NASA SP-R-0022A |
| Volatili raccolti |
% |
0.00 |
NASA SP-R-0022A |
| Ricupero di vapore acqueo |
% |
0.00 |
NASA SP-R-0022A |
Benefici
Il PCB AD1000 offre vantaggi significativi per i vostri progetti. La sua robustezza meccanica assicura che possa resistere allo stress vibrazionale, rendendolo ideale per i circuiti miniaturizzati.dimostra una maggiore stabilità dimensionale, superando gli altri prodotti 10 Dk per affidabilità.
La miniaturizzazione del circuito con l'AD1000 porta alla riduzione del peso, un fattore essenziale nelle applicazioni aerospaziali e ad alte prestazioni.garantire longevità e stabilità anche in condizioni difficili.
Inoltre, il PCB AD1000 migliora l'integrità del segnale, riducendo al minimo le perdite per una comunicazione e prestazioni superiori.riducendo i costi complessivi del progettoÈ importante sottolineare che mantiene basse perdite anche in ambienti umidi, garantendo elevate prestazioni in varie condizioni.
| Materiale per PCB: |
Vetro tessuto rinforzato PTFE/ceramica riempito |
| Indicazione: |
AD1000 |
| Costante dielettrica: |
10.2 |
| Fattore di dissipazione |
0.0023 10GHz |
| Numero di strati: |
PCB a doppio lato, PCB a più strati, PCB ibrido |
| Peso di rame: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore del PCB: |
6 mil (0,1524 mm), 10,5 mil (0,2667 mm), 15 mil (0,381 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 30 mil (0,762 mm), 50 mil (1,27 mm), 59 mil (1,499 mm), 125 mil (3,175 mm), 127 mil (3,226 mm) |
| Dimensione del PCB: |
≤ 400 mm x 500 mm |
| Maschera di saldatura: |
Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: |
rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP ecc. |
Specificità

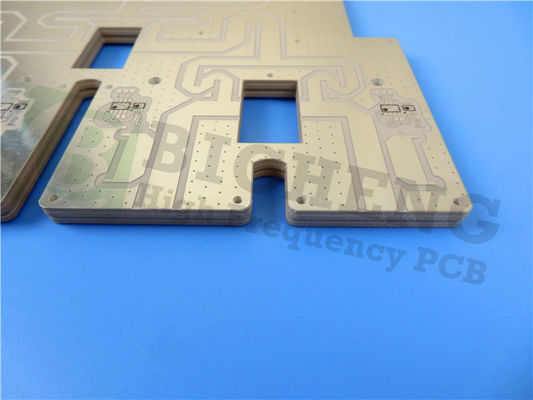

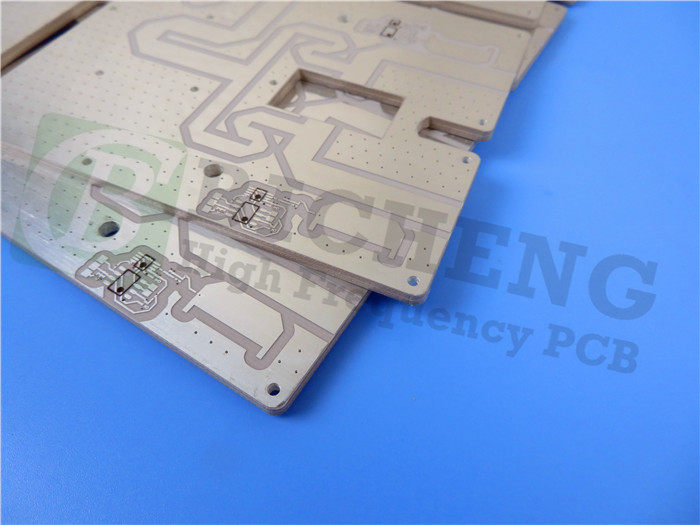

Lo stackup PCB è costituito da un design rigido a 2 strati, con uno strato di rame 1 di 35 μm, uno spessore di nucleo AD1000 di 1.499 mm (59 mil), e uno strato di rame 2 anche a 35 μm.
Per quanto riguarda le dimensioni della scheda, l'AD1000 misura 92,32 mm x 41,52 mm, disponibile in 2 tipi (2 PCS), con una tolleranza di +/- 0,15 mm.mentre la dimensione minima del foro è 0.35 mm.
Lo spessore del pannello finito è di 1,56 mm e il peso del rame finito è di 1 oz (1,4 mil) per gli strati esterni.
Per la serigrafia, il lato superiore è contrassegnato in bianco, mentre non c'è serigrafia sul lato inferiore.è eseguita una prova elettrica al 100% per garantire l'affidabilità.
Norme e disponibilità
Questo PCB aderisce agli standard di alta qualità. Il tipo di grafica è Gerber RS-274-X, e soddisfa lo standard IPC-Class-2. Questo prodotto è disponibile in tutto il mondo, garantendo l'accessibilità per i vostri progetti.
Applicazioni tipiche
Il PCB AD1000 è ideale per una varietà di applicazioni, tra cui:
- sistemi a banda X e sotto
- Moduli e collettori radar
- sistemi di prevenzione delle collisioni di aeromobili (TCAS)
- sistemi di sorveglianza radar a terra
- Circuiti miniaturizzati e antenne patch
- Amplificatori di potenza
- amplificatori a basso rumore (LNA)
Con le sue caratteristiche avanzate e le sue prestazioni robuste, il PCB AD1000 è una scelta affidabile per le vostre esigenze elettroniche.
