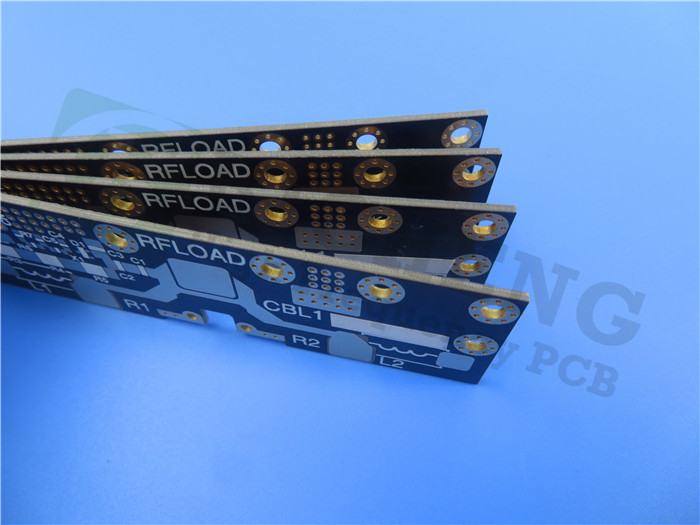

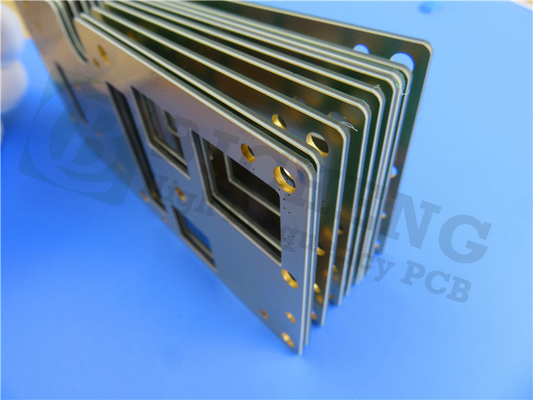

25mil TMM3 PCB con immersione in argento per applicazioni RF e microonde

Introduzione al Rogers TMM3

Il Rogers TMM3 è un materiale termoresistente per microonde realizzato da un composito polimerico termoresistente in ceramica.combinando le migliori caratteristiche dei laminati di circuito a microonde in ceramica e in PTFE tradizionaleA differenza di molti materiali convenzionali, il TMM3 non richiede tecniche di produzione specializzate, rendendolo una scelta versatile e accessibile per gli ingegneri.

Dettagli della costruzione

Il PCB TMM3 presenta un robusto impianto rigido a due strati:

Strato di rame 1: 35 μm
RogersTMM3 Core: 0,635 mm (25 mil)

Strato di rame 2: 35 μm

Specificità:

Dimensioni della scheda: 42,91 mm x 108,31 mm (± 0,15 mm)

Traccia/spazio minimo: 5/9 mils

Dimensione minima del foro: 0,3 mm

Spessore del cartone finito: 0,7 mm

Peso del rame finito: 1 oz (1,4 mil) sugli strati esterni

Finitura superficiale: argento immersivo

Assicurazione della qualità: ogni PCB subisce un test elettrico al 100% prima della spedizione, garantendo affidabilità e prestazioni.

Applicazioni tipiche

Il PCB Rogers TMM3 è particolarmente adatto per:

Circuiti RF e microonde: ideali per applicazioni che richiedono prestazioni di precisione e ad alta frequenza.

Amplificatori e combinatori di potenza: garantisce una trasmissione del segnale efficiente e una perdita minima.

Sistemi di comunicazione satellitare: fornisce prestazioni affidabili in ambienti difficili.

Chip tester e patch antenna: facilita test accurati e elevate prestazioni.

Nel campo dell'elettronica in rapida evoluzione, la ricerca di circuiti stampati ad alte prestazioni (PCB) è sempre più critica, in particolare in settori come le telecomunicazioni e l'aerospaziale.Inserisci il PCB Rogers TMM3, una soluzione innovativa progettata appositamente per applicazioni ad alta frequenza.mostrando perché è diventata una scelta preferibile per ingegneri e produttori.

Performance dielettrica eccezionale

- Costante dielettrica (Dk): a 3,27 ± 0,032 a 10 GHz, il PCB TMM3 garantisce una distorsione minima del segnale, fondamentale per la trasmissione ad alta frequenza.45 su un intervallo di frequenza più ampio da 8 GHz a 40 GHz, dimostrando la sua versatilità.

- Fattore di dissipazione (Df): con un fattore di dissipazione notevolmente basso pari a 0.002, il TMM3 riduce al minimo le perdite di energia, migliorando così l'efficienza complessiva dei circuiti elettronici.

- Coefficiente termico della costante dielettrica: la stabilità termica è impressionante, con un coefficiente di +37 ppm/°K, garantendo prestazioni affidabili a temperature da -55°C a 125°C.

Proprietà meccaniche e termiche robuste

- Temperatura di decomposizione (Td): con un Td elevato di 425°C, il TMM3 è ben attrezzato per gestire ambienti ad alta temperatura.

- Coefficiente di espansione termica (CTE): il CTE si allinea strettamente a quello del rame, misurando 15 ppm/K sia nella direzione X che nella direzione Y e 23 ppm/K nella direzione Z.Questo riduce al minimo lo stress sui fori di rivestimento, che è vitale per mantenere l'integrità elettrica.

- Resistenza flessibile: con una resistenza flessibile di 16,53 kpsi, la TMM3 è costruita per resistere alle sollecitazioni meccaniche, garantendo la durata nelle applicazioni più impegnative.

Impressionanti proprietà elettriche

- Resistenza all'isolamento: il PCB TMM3 presenta una resistenza all'isolamento superiore a 2000 GΩ, che fornisce un eccellente isolamento elettrico.

- Resistenza al volume: con una resistenza di 2 x 10^9 Ω·cm, questo PCB presenta prestazioni robuste in varie applicazioni.

- Resistenza elettrica: con una resistenza dielettrica di 441 V/mil, il TMM3 può sopportare elevate tensioni senza compromettere le prestazioni.

Perché scegliere Rogers TMM3 PCB?

1. Affidabilità costante: la combinazione di bassa Dk, bassa Df e elevata resistenza all'isolamento garantisce che il PCB TMM3 mantenga un'integrità del segnale eccezionale in condizioni difficili.

2. Produzione semplificata: il materiale è compatibile con processi privi di piombo e non richiede un trattamento con naftanato di sodio prima della verniciatura senza elettroli,semplificazione della produzione e riduzione dei costi.

3. Applicazioni versatili: il PCB TMM3 brilla in varie applicazioni, tra cui circuiti RF e microonde, amplificatori di potenza, filtri e sistemi di comunicazione satellitare.

4- Durabilità e longevità: la resistenza meccanica del TMM3, caratterizzata da una elevata resistenza alla buccia e alla flessibilità, gli consente di resistere ai rigori di ambienti difficili,offrendo affidabilità a lungo termine.

Applicazioni ideali per la Rogers TMM3

Il PCB Rogers TMM3 è perfettamente adatto a numerose applicazioni, come:

- Circuiti RF e microonde: scelta ideale per applicazioni che richiedono precisione e capacità ad alta frequenza.


- Amplificatori di potenza e combinatori: facilita una trasmissione efficiente del segnale con perdite minime.


- Sistemi di comunicazione satellitare: offre prestazioni affidabili in condizioni difficili.


- Antenne per sistemi di posizionamento globale (GPS): garantisce la ricezione e la trasmissione accurate dei segnali.

Conclusione: elevare le soluzioni elettroniche con Rogers TMM3

Il PCB TMM3 di Rogers rappresenta un faro di innovazione nella tecnologia dei PCB ad alta frequenza. Its unique blend of features—ranging from a low dielectric constant and excellent thermal stability to impressive mechanical strength—positions it as a preferred option for engineers and manufacturers eager to push the boundaries of electronic design.

Poiché la domanda di soluzioni elettroniche sofisticate continua ad aumentare, il PCB TMM3 è pronto a rispondere a queste sfide con un'affidabilità e prestazioni senza pari.Per ulteriori informazioni su come il Rogers TMM3 può elevare i vostri progetti o per richiedere un preventivoIl tuo viaggio verso soluzioni elettroniche all'avanguardia inizia qui!
