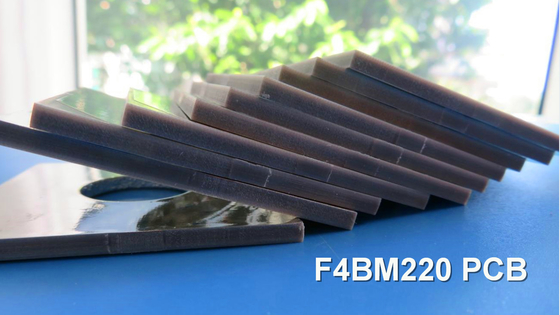

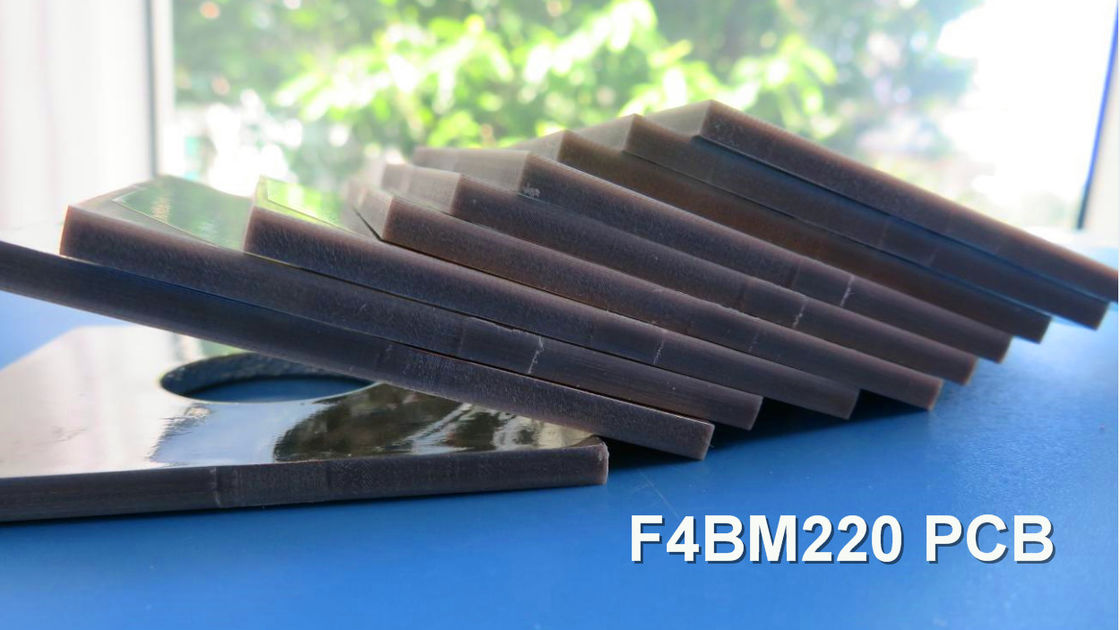

I laminati F4BM220 di Wangling rappresentano un progresso all'avanguardia nella tecnologia dei PCB, realizzati con una meticolosa miscela di tessuto in fibra di vetro, resina di politetrafluoroetilene,e pellicole di politetrafluoroetilene, il F4BM220 stabilisce un nuovo standard per le prestazioni elettriche e la stabilità. Con una maggiore resistenza all'isolamento e una riduzione delle perdite dielettriche, questo PCB supera il suo predecessore, il F4B220,e costituisce un'alternativa competitiva ai prodotti stranieri sul mercato.
Caratteristiche chiave:
Costante dielettrica (Dk): 2,2 a 10 GHz
Fattore di dissipazione: 0,001 a 10 GHz
Coefficiente di espansione termica (CTE): asse x 25 ppm/°C, asse y 34 ppm/°C, asse z 240 ppm/°C (-55°C a 288°C)
Basso coefficiente termico di Dk: -142 ppm/°C (-55°C a 150°C)
Assorbimento dell'umidità: ≤ 0,08%
Combustibilità: UL-94 V0
| Capacità di PCB (F4BM) |
| Materiale per PCB: |
Laminati rivestiti di rame di tessuto di fibre di vetro PTFE |
| Designazione (F4BM) |
F4BM |
DK (10GHz) |
DF (10 GHz) |
| F4BM217 |
2.17±0.04 |
0.0010 |
| F4BM220 |
2.20±0.04 |
0.0010 |
| F4BM233 |
2.33±0.04 |
0.0011 |
| F4BM245 |
2.45±0.05 |
0.0012 |
| F4BM255 |
2.55±0.05 |
0.0013 |
| F4BM265 |
2.65±0.05 |
0.0013 |
| F4BM275 |
2.75±0.05 |
0.0015 |
| F4BM294 |
2.94±0.06 |
0.0016 |
| F4BM300 |
3.00±0.06 |
0.0017 |
| Numero di strati: |
PCB a una sola faccia, PCB a doppia faccia, PCB a più strati, PCB ibrido |
| Peso di rame: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore dielettrico (o spessore complessivo) |
0.127mm (dielettrico), 0.2mm, 0.25mm, 0.5mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.5mm, 1.524mm, 1.575mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
| Dimensione del PCB: |
≤ 400 mm x 500 mm |
| Maschera di saldatura: |
Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: |
rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, oro puro, ENEPIG ecc. |
Questa piattaforma PCB è composta da due strati di rame di spessore di 35 μm ciascuno, separati da un nucleo F4BM220 di 1,00 mm. Le dimensioni della scheda sono fissate con precisione a 45 mm x 62 mm con una tolleranza di ±0,15 mm,adatti a varie applicazioni compatteI requisiti minimi di traccia/spaziatura sono di 4/7 millimetri, con una dimensione minima del foro di 0,3 mm, facilitando la progettazione di circuiti complessi.
Uno spessore di scheda finito di 1,1 mm, un peso di rame di 1 oz (1,4 mil) sugli strati esterni e uno spessore di 20 μm attraverso il rivestimento contribuiscono alla robusta costruzione di questo PCB.La finitura superficiale è ottenuta con stagno di immersionePrima della spedizione, ogni PCB subisce un test elettrico al 100% per garantire qualità e affidabilità.
Fornito in formato Gerber RS-274-X e conforme agli standard di qualità IPC-Class-2, il PCB rigido a due strati F4BM220 è disponibile in tutto il mondo.
Applicazioni tipiche:
Microonde, RF e sistemi radar
Fabbricazione a partire da materiali di cui al capitolo 85
Dispositivi per la trasmissione di energia elettrica
Reti alimentari
Antenne a fase sensibile, antenne a fascia
Comunicazioni satellitari
Antenne per stazioni base
