MOQ: | 1pc |
prezzo: | USD9.99-99.99/PCS |
Imballaggio standard: | Sacchetti aspirapolvere+Cartoni |
Periodo di consegna: | 8-9 giorni lavorativi |
Metodo di pagamento: | T/T |
Capacità di approvvigionamento: | 5000 PCS al mese |
I PCB RF-10 sono composti avanzati di PTFE ricoperto di ceramica e fibra di vetro tessuta, progettati per applicazioni RF ad alte prestazioni.RF-10 fornisce eccezionale stabilità dimensionale e facilità di gestione per i circuiti multistrato.
Caratteristiche chiave:
Costante dielettrica: 10,2 ± 0,3 a 10 GHz
Fattore di dissipazione: 0,0025 a 10 GHz
Alta conduttività termica: 0,85 W/mk (non coperto)
CTE: x 16 ppm/°C, y 20 ppm/°C, z 25 ppm/°C
Basso assorbimento dell'umidità: 0,08%
Indice di infiammabilità: V-0
Vantaggi:
DK elevato per la riduzione delle dimensioni del circuito RF
Eccellente stabilità dimensionale
Tolleranza DK limitata
Alta conduttività termica per una migliore gestione termica
Forte adesione al rame liscio
Lassa espansione X, Y, Z
Ottimo rapporto prezzo/prestazioni
RF-10 Valori tipici | |||||
Immobili | Metodo di prova | Unità | Valore | Unità | Valore |
Dk @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 10.2 ± 0.3 | 10.2 ± 0.3 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 0.0025 | 0.0025 | ||
TcK† (-55 a 150 °C) | IPC-650 2.5.5.6 | ppm/°C | -370 | ppm/°C | -370 |
Assorbimento di umidità | IPC-650 2.6.2.1 | % | 0.08 | % | 0.08 |
Forza di buccia (1 once di rame RT) | IPC-650 2.4.8 (soldatura) | Peso/in | 10 | N/mm | 1.7 |
Resistenza al volume | IPC-650 2.5.17.1 | Mohm/cm | 6.0 x 107 | Mohm/cm | 6.0 x 107 |
Resistenza superficiale | IPC-650 2.5.17.1 | Oh, mio Dio. | 1.0 x 108 | Oh, mio Dio. | 1.0 x 108 |
Forza flessibile (MD) | IPC - 650 - 2.4.4 | psi | 14,000 | N/mm2 | 96.53 |
Forza flessibile (CD) | IPC - 650 - 2.4.4 | psi | 10,000 | N/mm2 | 68.95 |
Resistenza alla trazione (MD) | IPC - 650 - 2.4.19 | psi | 8,900 | N/mm2 | 62.57 |
Resistenza alla trazione (CD) | IPC - 650 - 2.4.19 | psi | 5,300 | N/mm2 | 37.26 |
Stabilità dimensionale | IPC-650 2.4.39 (Dopo il ritaglio) | % (25 mil-MD) | - Zero.0032 | % (25 mil-CD) | - Zero.0239 |
Stabilità dimensionale | IPC-650 2.4.39 (Dopo cottura) | % (25 mil-MD) | - Zero.0215 | % (25 mil-CD) | - Zero.0529 |
Stabilità dimensionale | IPC-650 2.4.39 (Dopo lo stress) | % (25 mil-MD) | - Zero.0301 | % (25 mil-CD) | - Zero.0653 |
Stabilità dimensionale | IPC-650 2.4.39 (Dopo il ritaglio) | % (60 mil-MD) | - Zero.0027 | % (60 mil-CD) | - Zero.0142 |
Stabilità dimensionale | IPC-650 2.4.39 (Dopo cottura) | % (60 mil-MD) | - Zero.1500 | % (60 mil-CD) | - Zero.0326 |
Stabilità dimensionale | IPC-650 2.4.39 (Dopo lo stress) | % (60 mil-MD) | - Zero.0167 | % (60 mil-CD) | - Zero.0377 |
Densità (gravità specifica) | IPC-650-2.3.5 | g/cm3 | 2.77 | g/cm3 | 2.77 |
Calore specifico | IPC-650-2.4.50 | J/g°C | 0.9 | J/g°C | 0.9 |
Conduttività termica (non coperta) | IPC-650-2.4.50 | W/M*K | 0.85 | W/M*K | 0.85 |
CTE (asse X - Y) (50-150 °C) | IPC-650 2.4.41 | ppm/°C | 16-20 | ppm/°C | 16-20 |
CTE (asse Z) (50-150 °C) | IPC-650 2.4.41 | ppm/°C | 25 | ppm/°C | 25 |
Indice di infiammabilità | Interno | V-0 | V-0 |

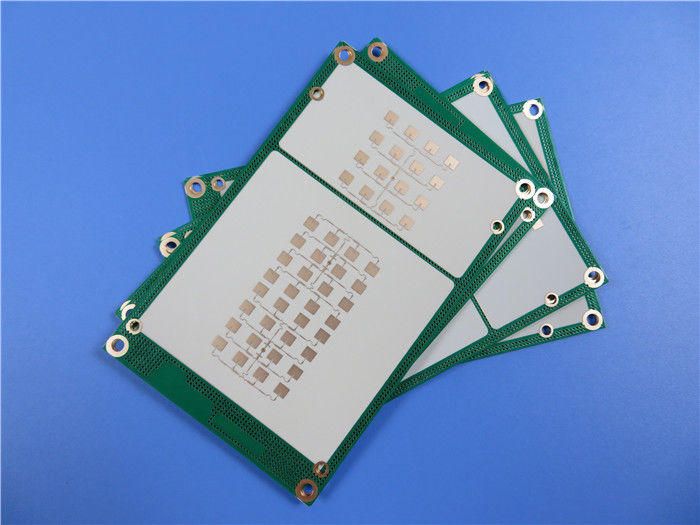

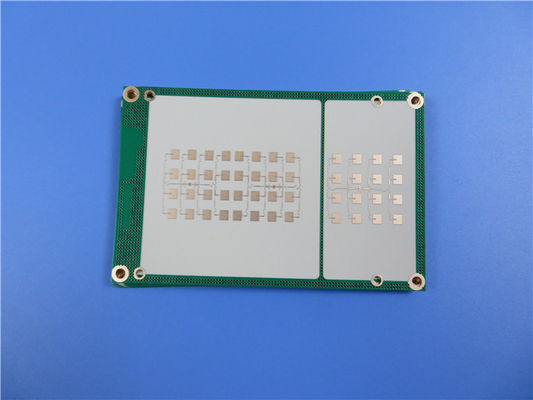

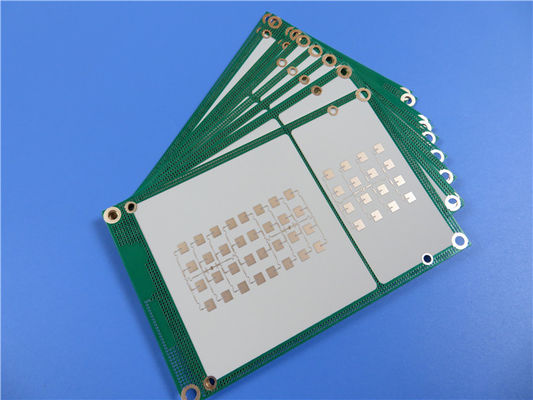

Questo PCB presenta una configurazione di accumulo precisa che comprende Copper_layer_1 e Copper_layer_2 ciascuno con uno spessore di 35μm (1 oz), sandwiching lo strato RF-10 Core a 25 mil (0,635 mm).Con una lunghezza di bordo di 163.9 mm x 104,9 mm ± 0,15 mm, il PCB mantiene una traccia/spazio minima di 4/4 mil per un'integrità ottimale del segnale e una spaziatura tra i componenti.
Meccanicamente, questo PCB offre una dimensione minima del foro di 0,5 mm e uno spessore della scheda finita di 0,75 mm, garantendo stabilità strutturale e flessibilità durante l'installazione.4 ml) sugli strati esterni, insieme a uno spessore di 20 μm attraverso il rivestimento, supporta una trasmissione efficiente del segnale e interconnessioni sicure tra strati.
La finitura è di stagno per soldabilità e protezione contro l'ossidazione.mentre una maschera di saldatura verde offre protezione ambientale.Rigorosi test elettrici al 100% prima della spedizione garantiscono la qualità e il rispetto delle specifiche di progettazione, garantendo prestazioni affidabili in diverse applicazioni.
Il formato di grafica di questo PCB segue il formato Gerber RS-274-X, standard del settore, garantendo la compatibilità con gli strumenti di progettazione e i processi di produzione comuni.Rispetto della norma di qualità IPC-Classe 2, i PCB soddisfano criteri rigorosi di fabbricazione e assemblaggio, garantendo prestazioni affidabili in varie applicazioni.
Con disponibilità in tutto il mondo, il PCB RF-10 offre accessibilità globale per progetti e industrie che richiedono soluzioni RF ad alte prestazioni.
Applicazioni:
Antenne a patch a micro strisce
Antenne GPS
Componenti passivi (filtri, accoppiatori, divisori di potenza)
Sistemi di prevenzione delle collisioni degli aeromobili
Componenti satellitari
Materiale per PCB: | Composti di PTFE e fibre di vetro tessute riempite di ceramica |
Indicazione: | RF-10 |
Costante dielettrica: | 10.2 |
Fattore di dissipazione | 0.0025 10GHz |
Numero di strati: | PCB a doppio lato, PCB a più strati, PCB ibrido |
Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
Spessore del PCB: | 10 mil (0,254 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 60 mil (1,524 mm), 125 mil (3,175 mm) |
Dimensione del PCB: | ≤ 400 mm x 500 mm |
Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
Finitura superficiale: | rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP ecc. |
