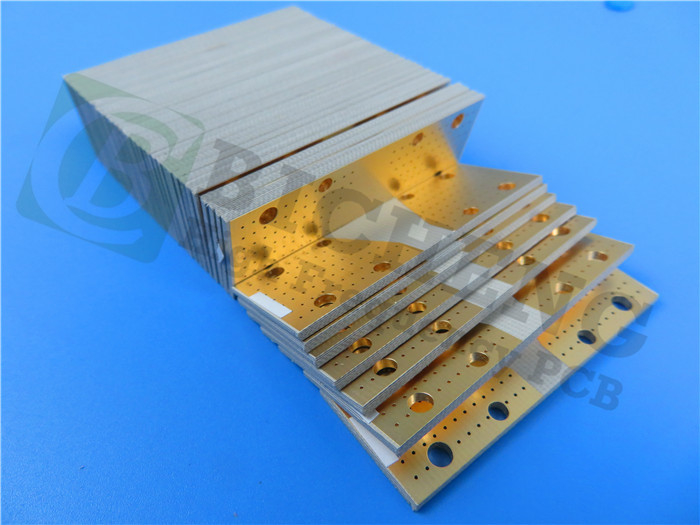

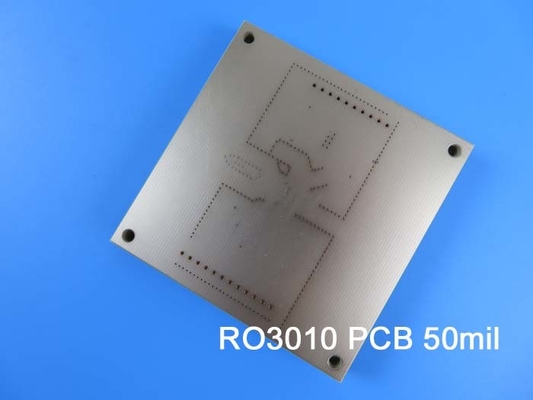

Il Rogers RO3010 PCB è una scheda di circuito stampato all'avanguardia realizzata con composti PTFE avanzati riempiti di ceramica progettata per applicazioni ad alte prestazionioffre una costante dielettrica elevata e una stabilità eccezionaleIl RO3010 semplifica la creazione di componenti a banda larga e supporta la miniaturizzazione dei circuiti,rendendolo una scelta ideale per gli ingegneri focalizzati su precisione e affidabilità.
Caratteristiche chiave
Constante dielettrica elevata: 10,2 ± 0,30 a 10 GHz/23°C, garantendo un'integrità del segnale superiore.
Fattore di dispersione basso: 0,0022 a 10 GHz/23°C, riducendo al minimo le perdite di energia e migliorando l'efficienza del sistema.
Stabilità termica:
Coefficiente di espansione termica (CTE):
X: 13 ppm/°C
Y: 11 ppm/°C
Z: 16 ppm/°C
Intervallo di temperatura di funzionamento: da -40°C a +85°C.
Temperatura di decomposizione termica (Td): superiore a 500°C, che garantisce durata in condizioni estreme.
Conduttività termica: 0,95 W/mK, che facilita una gestione efficace del calore.
Assorbimento dell'umidità: solo 0,05%, garantendo l'affidabilità in ambienti diversi.
| Immobili |
RO3010 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
10.2±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
11.2 |
Z |
|
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.0022 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
- 395 |
Z |
ppm/°C |
10 GHz -50°Cfino a 150°C |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0.35
0.31 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistenza al volume |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistenza superficiale |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di trazione |
1902
1934 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Assorbimento di umidità |
0.05 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
0.8 |
|
j/g/k |
|
Calcolato |
| Conduttività termica |
0.95 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coefficiente di espansione termica
(-55 a 288°C) |
13
11
16 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°CTGA |
|
ASTM D 3850 |
| Densità |
2.8 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
9.4 |
|
- Si', si'. |
1 oz, EDC dopo saldatura galleggiante |
IPC-TM 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
Benefici
Stabilità dimensionale: con un coefficiente di espansione molto simile a quello del rame, il RO3010 garantisce l'affidabilità durante il ciclo termico.
Fabbricazione conveniente: i prezzi economici del laminato lo rendono adatto alla produzione in grandi volumi senza compromettere la qualità.
Opzioni di progettazione versatili: ideale per progetti di schede multilivello, che accolgono layout di circuiti complessi.
Specifiche tecniche
PCB stackup: PCB rigidi a 3 strati
Strato di rame 1: 35 μm
RO3010 Core: 50 mil (1,27 mm)
Strato di rame 2: 35 μm
Prepreg: 0,1 mm
RO3010 Core: 50 mil (1,27 mm)
Strato di rame 3: 35 μm
Le dimensioni della scheda finita sono di 30 mm x 25 mm, con uno spessore totale di 2,7 mm. Essa supporta tracce e spazi minimi di 5/5 mil e ha una dimensione minima del foro di 0,5 mm.Il peso del rame finito sugli strati esterni è di 1 oz (1Ogni PCB viene sottoposto al 100% di test elettrici prima della spedizione, garantendo qualità e affidabilità.
Il Rogers RO3010 PCB è ideale per una varietà di applicazioni, tra cui radar automobilistico, antenne GPS, sistemi di telecomunicazioni cellulari, antenne patch per comunicazioni wireless,satelliti di trasmissione direttaLa sua versatilità e le sue prestazioni lo rendono una risorsa preziosa in molti ambienti ad alta domanda.
