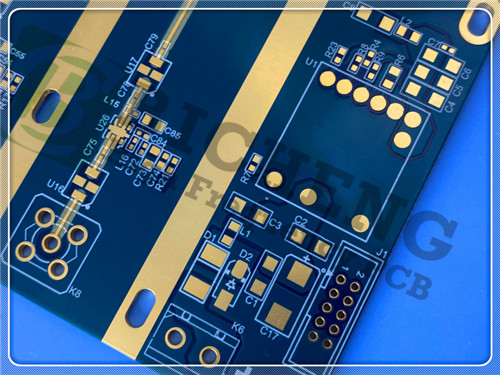

Questo PCB è progettato per applicazioni ad alta frequenza.Renderlo una scelta ideale per settori quali le telecomunicazioni, aerospaziale e di difesa.
Introduzione al materiale RO4003C
I materiali Rogers RO4003C sono idrocarburi/ceramiche di vetro rinforzate con tessuto di proprietà progettate per fornire prestazioni di alta frequenza superiori con un basso costo di fabbricazione del circuito.Questo materiale a basse perdite può essere prodotto utilizzando processi standard di epossidi/vetro (FR-4), consentendo prezzi competitivi.
Le principali proprietà di RO4003C includono:
- Costante dielettrica: 3,38 ± 0,05 a 10 GHz
- Fattore di dissipazione: 0,0027 a 10 GHz
- Conduttività termica: 0,71 W/m/°K
- Coefficiente termico della costante dielettrica: +40 ppm/°C, operativo tra -50°C e 150°C
- CTE abbinata al rame: asse X a 11 ppm/°C, asse Y a 14 ppm/°C
- Coefficiente di espansione termica basso dell'asse Z: 46 ppm/°C
- Tg: > 280 °C
- Basso assorbimento di umidità: 0,06%
| Immobili |
RO4003C |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.38±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3.55 |
Z |
|
da 8 a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
+40 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
1.7 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistenza superficiale |
4.2 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Forza elettrica |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Modulo di trazione |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Resistenza alla trazione |
139(20.2)
100(14.5) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Forza flessibile |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilità dimensionale |
< 0.3 |
X,Y |
mm/m
(millimetro/pollice) |
dopo etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica |
11
14
46 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ASTM D 3850 |
| Conduttività termica |
0.71 |
|
W/M/oK |
80°C |
ASTM C518 |
| Assorbimento di umidità |
0.06 |
|
% |
48 ore di immersione 0.060"
campione Temperatura 50°C |
ASTM D 570 |
| Densità |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
1.05
(6.0) |
|
N/mm
(pli) |
dopo la saldatura galleggiare 1 oz.
Fogli di EDC |
IPC-TM-650 2.4.8 |
| Infiammabilità |
N/A |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
Caratteristiche del materiale S1000-2M
Il materiale S1000-2M migliora le prestazioni del PCB con le seguenti caratteristiche:
- CTE dell'asse Z inferiore: migliora l'affidabilità del foro.
- Ottima trasformabilità meccanica: assicura la compatibilità con vari processi di fabbricazione.
- Resistenza termica: elevata resistenza al calore, con Tg di 180 °C.
- Compatibilità senza piombo: adatta ad applicazioni ecologiche.
- Eccellente prestazione anti-CAF: protegge dai problemi con i filamenti anodici conduttivi.
- Basso assorbimento dell'acqua: migliora la durata in condizioni umide.
Accumulazione di PCB
L'accumulo di PCB è progettato per prestazioni ottimali:
- Strato di rame 1: 35 μm
- RO4003C Core: 0,305 mm (12 mil)
- Strato di rame 2: 35 μm
- Prepreg (1080 RC63%): 0,0644 mm (2,5 mil)
- Strato di rame 3: 35 μm
- S1000-2M Core: 0,203 mm (3 mil)
- Strato di rame 4: 35 μm
- Prepreg (1080 RC63%): 0,0644 mm (2,5 mil)
- Strato di rame 5: 35 μm
- RO4003C Core: 0,305 mm (12 mil)
- Strato di rame 6: 35 μm
Dettagli della costruzione
- Dimensioni della tavola: 62,5 mm x 57,8 mm (± 0,15 mm)
- Traccia minima/spazio: 4/7 mil.
- Dimensione minima del foro: 0,3 mm
- Spessore del cartone finito: 1,1 mm
- Peso del rame finito: 1,4 ml per gli strati interni/esterni
- Spessore di rivestimento: 20 μm
- Finitura superficiale: argento immersivo
- Top Silkscreen: bianco
- Silkscreen inferiore: nessuno
- Top Solder Mask:
- Maschera di saldatura inferiore:
- Controllo dell'impedenza: 90 Ohm su 4 mil / 7 mil tracce/intervalli sul livello superiore
- Via Specificazioni: via di 0,3 mm riempita e con tappo
- Prova: prova elettrica al 100% prima della spedizione
Opere d'arte e norme
La grafica è fornita nel formato Gerber RS-274-X, garantendo la compatibilità con i processi di produzione standard.garantendo un'affidabilità moderata adatta a varie applicazioni.
Disponibilità
Questo PCB è disponibile in tutto il mondo, rendendolo una soluzione accessibile per ingegneri e progettisti in molteplici settori.
Applicazioni tipiche
Questo PCB versatile è adatto per una serie di applicazioni ad alta frequenza, tra cui:
- Antenne a banda larga per linee aeree commerciali
- Circuiti a strisce e a strisce
- Applicazioni delle onde millimetriche
- Sistemi radar
- Sistemi di guida
- Antenne radio digitali punto-punto
Conclusioni
Il nuovo PCB a 6 strati RO4003C + S1000-2M è progettato per offrire prestazioni eccezionali per applicazioni ad alta frequenza, combinando materiali avanzati e ingegneria precisa.Per ulteriori richieste o per effettuare un ordineI vostri progetti meritano il meglio, e siamo qui per fornire un supporto e soluzioni senza pari.
